184
Catalogo IT 4.0
KESSEL AG

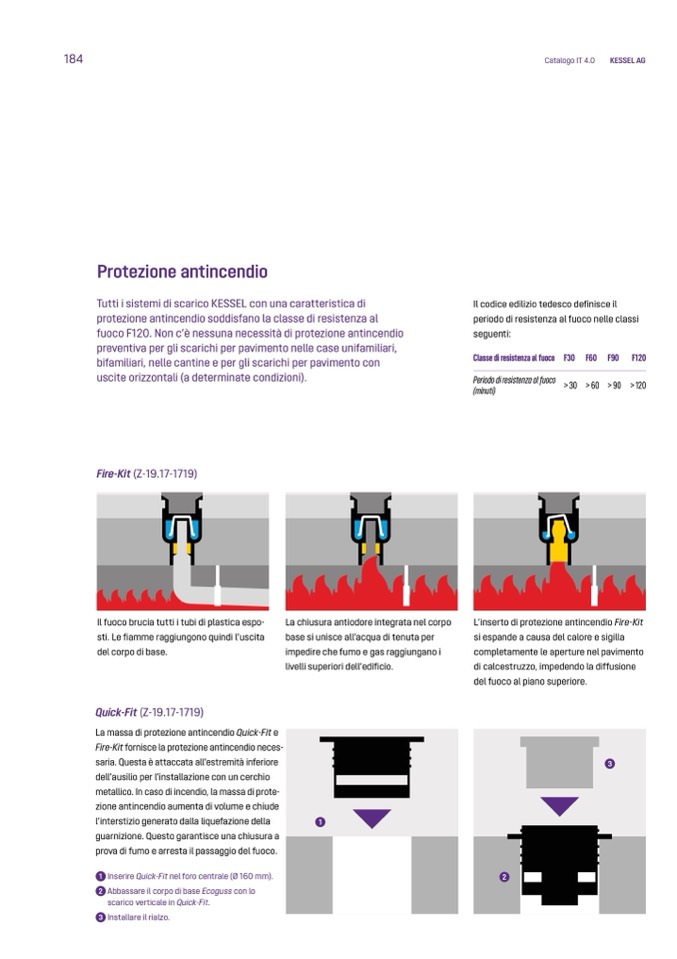

Protezione antincendio
Tutti i sistemi di scarico KESSEL con una caratteristica di
protezione antincendio soddisfano la classe di resistenza al
fuoco F120. Non c’è nessuna necessità di protezione antincendio
preventiva per gli scarichi per pavimento nelle case unifamiliari,
bifamiliari, nelle cantine e per gli scarichi per pavimento con
uscite orizzontali (a determinate condizioni).
Il codice edilizio tedesco definisce il
periodo di resistenza al fuoco nelle classi
seguenti:
Classe di resistenza al fuoco
Periodo di resistenza al fuoco
(minuti)
F30
> 30
F60
> 60
F90
> 90
F120
> 120
Fire-Kit (Z-19.17-1719)
Il fuoco brucia tutti i tubi di plastica espo-
sti. Le fiamme raggiungono quindi l’uscita
del corpo di base.
Quick-Fit (Z-19.17-1719)
La massa di protezione antincendio Quick-Fit e
Fire-Kit fornisce la protezione antincendio neces-
saria. Questa è attaccata all’estremità inferiore
dell’ausilio per l’installazione con un cerchio
metallico. In caso di incendio, la massa di prote-
zione antincendio aumenta di volume e chiude
l’interstizio generato dalla liquefazione della
guarnizione. Questo garantisce una chiusura a
prova di fumo e arresta il passaggio del fuoco.
1 Inserire Quick-Fit nel foro centrale (Ø 160 mm).
2 Abbassare il corpo di base Ecoguss con lo
scarico verticale in Quick-Fit.
3 Installare il rialzo.
La chiusura antiodore integrata nel corpo
base si unisce all’acqua di tenuta per
impedire che fumo e gas raggiungano i
livelli superiori dell’edificio.
L’inserto di protezione antincendio Fire-Kit
si espande a causa del calore e sigilla
completamente le aperture nel pavimento
di calcestruzzo, impedendo la diffusione
del fuoco al piano superiore.
1
3
2
