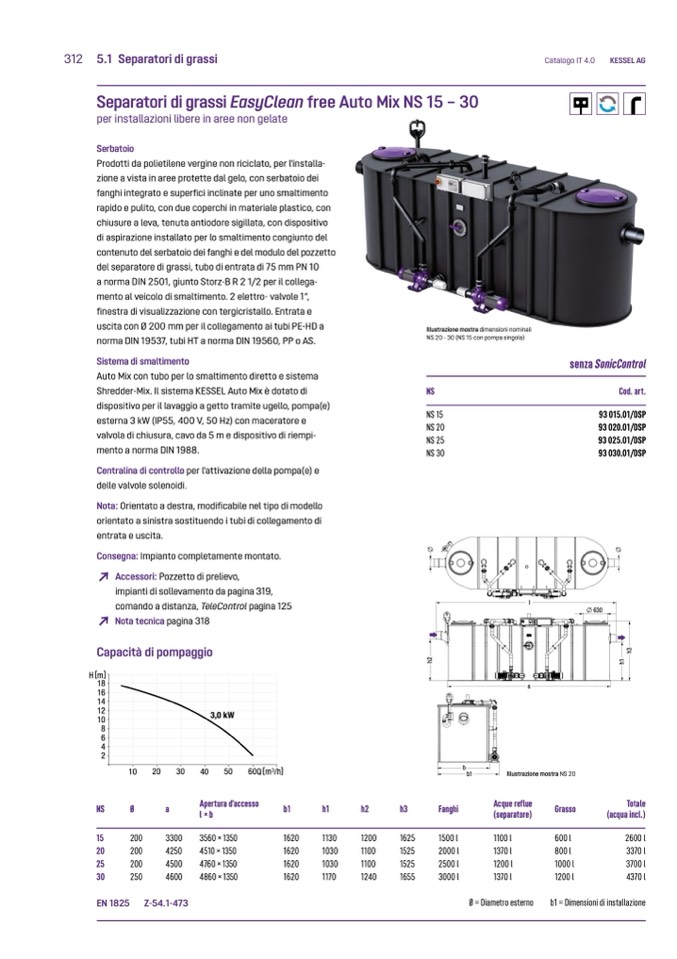

312 5.1 Separatori di grassi

Separatori di grassi EasyClean free Auto Mix NS 15 – 30

Catalogo IT 4.0

KESSEL AG

per installazioni libere in aree non gelate

Serbatoio

Prodotti da polietilene vergine non riciclato, per l'installa-

zione a vista in aree protette dal gelo, con serbatoio dei

fanghi integrato e superfici inclinate per uno smaltimento

rapido e pulito, con due coperchi in materiale plastico, con

chiusure a leva, tenuta antiodore sigillata, con dispositivo

di aspirazione installato per lo smaltimento congiunto del

contenuto del serbatoio dei fanghi e del modulo del pozzetto

del separatore di grassi, tubo di entrata di 75 mm PN 10

a norma DIN 2501, giunto Storz-B R 2 1/2 per il collega-

mento al veicolo di smaltimento. 2 elettro- valvole 1“,

finestra di visualizzazione con tergicristallo. Entrata e

uscita con Ø 200 mm per il collegamento ai tubi PE-HD a

norma DIN 19537, tubi HT a norma DIN 19560, PP o AS.

Sistema di smaltimento

Auto Mix con tubo per lo smaltimento diretto e sistema

Shredder-Mix. Il sistema KESSEL Auto Mix è dotato di

dispositivo per il lavaggio a getto tramite ugello, pompa(e)

esterna 3 kW (IP55, 400 V, 50 Hz) con maceratore e

valvola di chiusura, cavo da 5 m e dispositivo di riempi-

mento a norma DIN 1988.

Centralina di controllo per l'attivazione della pompa(e) e

delle valvole solenoidi.

Nota: Orientato a destra, modificabile nel tipo di modello

orientato a sinistra sostituendo i tubi di collegamento di

entrata e uscita.

Illustrazione mostra dimensioni nominali

NS 20 - 30 (NS 15 con pompa singola)

h

2

h

1

h

3

Consegna: Impianto completamente montato.

↗

Accessori: Pozzetto di prelievo,

impianti di sollevamento da pagina 319,

comando a distanza, TeleControl pagina 125

↗

Nota tecnica pagina 318

Capacità di pompaggio

l

a

Illustrazione mostra NS 20

630

H [m]

18

16

14

12

10

8

6

4

2

3,0 kW

10

20

30

60Q [m

3

/h]

Aperturad'accesso

b1

l×b

3560 × 1350

1620

4510 × 1350

1620

4760 × 1350

1620

4860 × 1350

1620

b

NS

Ø

a

15

200

3300

20

200

4250

25

200

4500

30

250

4600

h1

h2

h3

1130

1200

1625

1030

1100

1525

1030

1100

1525

1170

1240

1655

Fanghi

1500 l

2000 l

2500 l

3000 l

Acquereflue

Grasso

Totale

EN 1825

Z-54.1-473

Ø = Diametro esterno

b1 = Dimensioni di installazione

40

50

b1

NS

NS 15

NS 20

NS 25

NS 30

senza SonicControl

Cod. art.

93 015.01/DSP

93 020.01/DSP

93 025.01/DSP

93 030.01/DSP

(separatore)

1100 l

1370 l

1200 l

1370 l

600 l

800 l

1000 l

1200 l

(acqua incl.)

2600 l

3370 l

3700 l

4370 l
