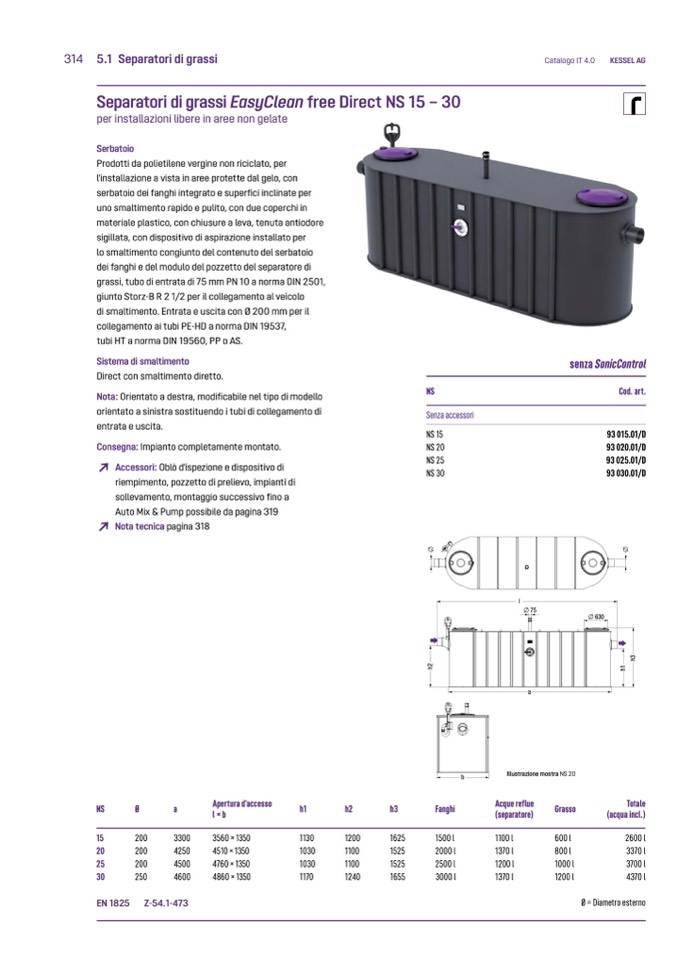

314 5.1 Separatori di grassi

Separatori di grassi EasyClean free Direct NS 15 – 30

Catalogo IT 4.0

KESSEL AG

per installazioni libere in aree non gelate

Serbatoio

Prodotti da polietilene vergine non riciclato, per

l'installazione a vista in aree protette dal gelo, con

serbatoio dei fanghi integrato e superfici inclinate per

uno smaltimento rapido e pulito, con due coperchi in

materiale plastico, con chiusure a leva, tenuta antiodore

sigillata, con dispositivo di aspirazione installato per

lo smaltimento congiunto del contenuto del serbatoio

dei fanghi e del modulo del pozzetto del separatore di

grassi, tubo di entrata di 75 mm PN 10 a norma DIN 2501,

giunto Storz-B R 2 1/2 per il collegamento al veicolo

di smaltimento. Entrata e uscita con Ø 200 mm per il

collegamento ai tubi PE-HD a norma DIN 19537,

tubi HT a norma DIN 19560, PP o AS.

Sistema di smaltimento

Direct con smaltimento diretto.

Nota: Orientato a destra, modificabile nel tipo di modello

orientato a sinistra sostituendo i tubi di collegamento di

entrata e uscita.

Consegna: Impianto completamente montato.

↗

Accessori: Oblò d'ispezione e dispositivo di

riempimento, pozzetto di prelievo, impianti di

sollevamento, montaggio successivo

fino a

Auto Mix & Pump possibile da pagina 319

NS

Senza accessori

senza SonicControl

Cod. art.

↗

Nota tecnica pagina 318

NS

Ø

a

15

200

3300

20

200

4250

25

200

4500

30

250

4600

Apertura d'accesso

h1

h2

h3

l×b

3560 × 1350

1130

1200

1625

4510 × 1350

1030

1100

1525

4760 × 1350

1030

1100

1525

4860 × 1350

1170

1240

1655

Fanghi

1500 l

2000 l

2500 l

3000 l

Acque reflue

(separatore)

1100 l

1370 l

1200 l

1370 l

Grasso

Totale

(acqua incl.)

EN 1825

Z-54.1-473

Ø = Diametro esterno

NS 15

NS 20

NS 25

NS 30

93 015.01/D

93 020.01/D

93 025.01/D

93 030.01/D

h

2

h

1

h

3

b

l

75

a

Illustrazione mostra NS 20

630

600 l

800 l

1000 l

1200 l

2600 l

3370 l

3700 l

4370 l
