l’arte dell’acqua
N°
Bar
m
l/min

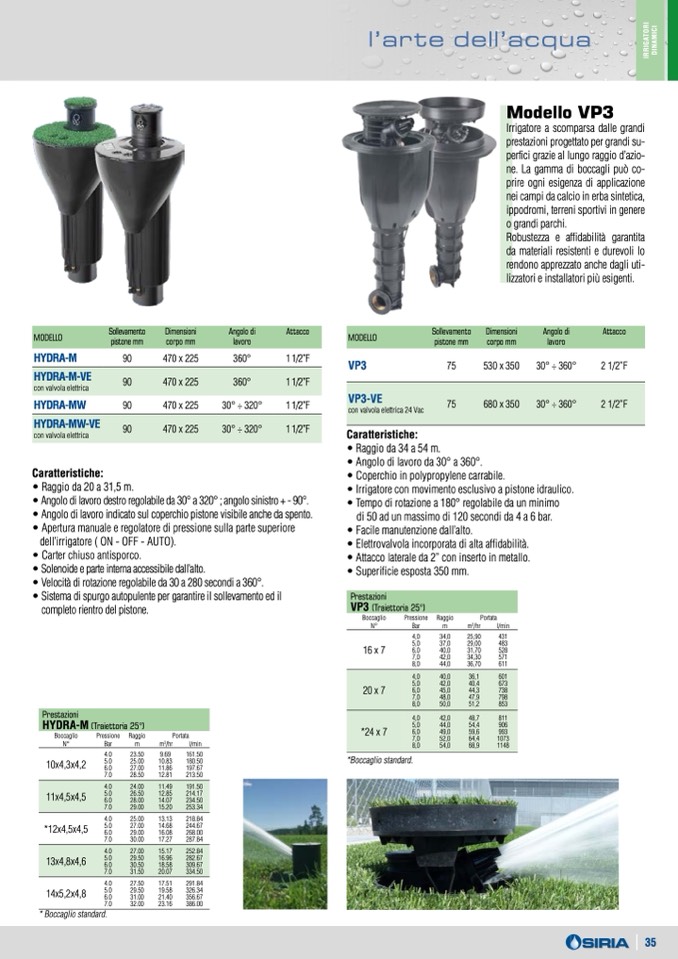

Modello VP3
Irrigatore a scomparsa dalle grandi
prestazioni progettato per grandi su-
perfici grazie al lungo raggio d’azio-
ne. La gamma di boccagli può co-
prire ogni esigenza di applicazione
nei campi da calcio in erba sintetica,
ippodromi, terreni sportivi in genere
o grandi parchi.
Robustezza e affidabilità garantita
da materiali resistenti e durevoli lo
rendono apprezzato anche dagli uti-
lizzatori e installatori più esigenti.
MODELLO
Sollevamento
pistone mm
Dimensioni
corpo mm
Angolo di
lavoro
Attacco
MODELLO
Sollevamento
pistone mm
Dimensioni
corpo mm
Angolo di
lavoro
Attacco
HYDRA-M
90
HYDRA-MW
90
Caratteristiche:
470 x 225
470 x 225
360°
30° ÷ 320°
1 1/2”F
1 1/2”F
VP3
75
Caratteristiche:
530 x 350
30° ÷ 360°
2 1/2”F
HYDRA-M-VE
con valvola elettrica
90
470 x 225
360°
1 1/2”F
VP3-VE
con valvola elettrica 24 Vac
75
680 x 350
30° ÷ 360°
2 1/2”F
HYDRA-MW-VE
con valvola elettrica
90
470 x 225
30° ÷ 320°
1 1/2”F
• Raggio da 20 a 31,5 m.
• Angolo di lavoro destro regolabile da 30° a 320° ; angolo sinistro + - 90°.
• Angolo di lavoro indicato sul coperchio pistone visibile anche da spento.
• Apertura manuale e regolatore di pressione sulla parte superiore
dell’irrigatore ( ON - OFF - AUTO).
• Carter chiuso antisporco.
• Solenoide e parte interna accessibile dall’alto.
• Velocità di rotazione regolabile da 30 a 280 secondi a 360°.
• Sistema di spurgo autopulente per garantire il sollevamento ed il
completo rientro del pistone.
• Raggio da 34 a 54 m.
• Angolo di lavoro da 30° a 360°.
• Coperchio in polypropylene carrabile.
• Irrigatore con movimento esclusivo a pistone idraulico.
• Tempo di rotazione a 180° regolabile da un minimo
di 50 ad un massimo di 120 secondi da 4 a 6 bar.
• Facile manutenzione dall’alto.
• Elettrovalvola incorporata di alta affidabilità.
• Attacco laterale da 2” con inserto in metallo.
• Superificie esposta 350 mm.
16 x 7
*Boccaglio standard.
4,0
5,0
6,0
7,0
8,0
34,0
37,0
40,0
42,0
44,0
25,90
29,00
31,70
34,30
36,70
431
483
528
571
611
20 x 7
4,0
5,0
6,0
7,0
8,0
40,0
42,0
45,0
48,0
50,0
36,1
40,4
44,3
47,9
51,2
601
673
738
798
853
Prestazioni
HYDRA-M (Traiettoria 25°)
Boccaglio
Pressione
Raggio
Portata
N°
Bar
m
m
3
/hr
l/min
*24 x 7
4,0
5,0
6,0
7,0
8,0
42,0
44,0
49,0
52,0
54,0
48,7
54,4
59,6
64,4
68,9
811
906
993
1073
1148
10x4,3x4,2
*12x4,5x4,5
4.0
23.50
9.69
161.50
5.0
25.00
10.83
180.50
6.0
27.00
11.86
197.67
7.0
28.50
12.81
213.50
4.0
25.00
13.13
218.84
5.0
27.00
14.68
244.67
6.0
29.00
16.08
268.00
7.0
30.00
17.27
287.84
4.0
27.50
17.51
291.84
5.0
29.50
19.58
326.34
6.0
31.00
21.40
356.67
7.0
32.00
23.16
386.00
11x4,5x4,5
4.0
5.0
6.0
7.0
24.00
26.50
28.00
29.00
11.49
12.85
14.07
15.20
191.50
214.17
234.50
253.34
13x4,8x4,6
4.0
5.0
6.0
7.0
27.00
29.50
30.50
31.50
15.17
16.96
18.58
20.07
252.84
282.67
309.67
334.50
14x5,2x4,8
* Boccaglio standard.
