l’arte dell’acqua

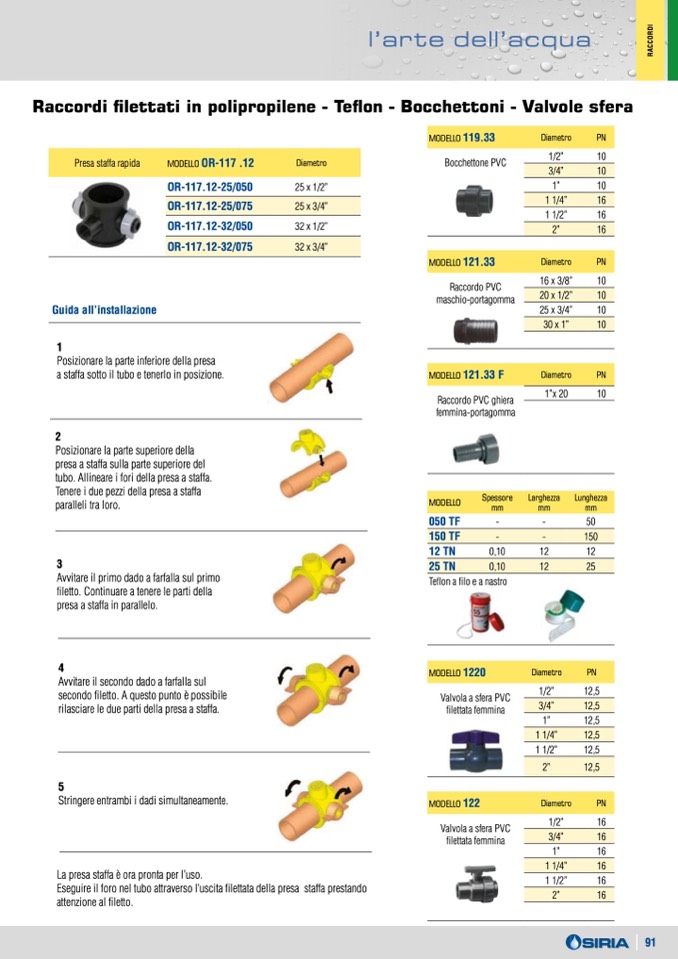

Raccordi filettati in polipropilene - Teflon - Bocchettoni - Valvole sfera
MODELLO 119.33
Diametro
PN
Presa staffa rapida
MODELLO OR-117 .12
Diametro
3/4”
10
OR-117.12-25/050
OR-117.12-32/050
25 x 1/2”
32 x 1/2”
Bocchettone PVC
Raccordo PVC
maschio-portagomma
Raccordo PVC ghiera
femmina-portagomma
1/2”
10
1”
10
1 1/2”
16
16 x 3/8”
10
25 x 3/4”
10
1”x 20
10
1 1/4”
16
OR-117.12-25/075
25 x 3/4”
2”
16
OR-117.12-32/075
32 x 3/4”
MODELLO 121.33
Diametro
PN
20 x 1/2”
10
Guida all’installazione
1
30 x 1”
10
Posizionare la parte inferiore della presa
a staffa sotto il tubo e tenerlo in posizione.
2
Posizionare la parte superiore della
presa a staffa sulla parte superiore del
tubo. Allineare i fori della presa a staffa.
Tenere i due pezzi della presa a staffa
paralleli tra loro.
3
Avvitare il primo dado a farfalla sul primo
filetto. Continuare a tenere le parti della
presa a staffa in parallelo.
4
Avvitare il secondo dado a farfalla sul
secondo filetto. A questo punto è possibile
rilasciare le due parti della presa a staffa.
5
Stringere entrambi i dadi simultaneamente.
050 TF
-
-
50
MODELLO 121.33 F
Diametro
PN
MODELLO
Spessore
mm
Larghezza
mm
Lunghezza
mm
150 TF
-
-
150
12 TN
0,10
12
Teflon a filo e a nastro
12
12,5
12,5
12,5
16
16
16
25 TN
0,10
12
25
MODELLO 1220
Diametro
PN
Valvola a sfera PVC
filettata femmina
Valvola a sfera PVC
filettata femmina
1/2”
1”
1 1/2”
1/2”
1”
1 1/2”
3/4”
12,5
1 1/4”
12,5
2”
12,5
MODELLO 122
Diametro
PN
3/4”
16
1 1/4”
16
La presa staffa è ora pronta per l’uso.
Eseguire il foro nel tubo attraverso l’uscita filettata della presa staffa prestando
attenzione al filetto.
2”
16
91
