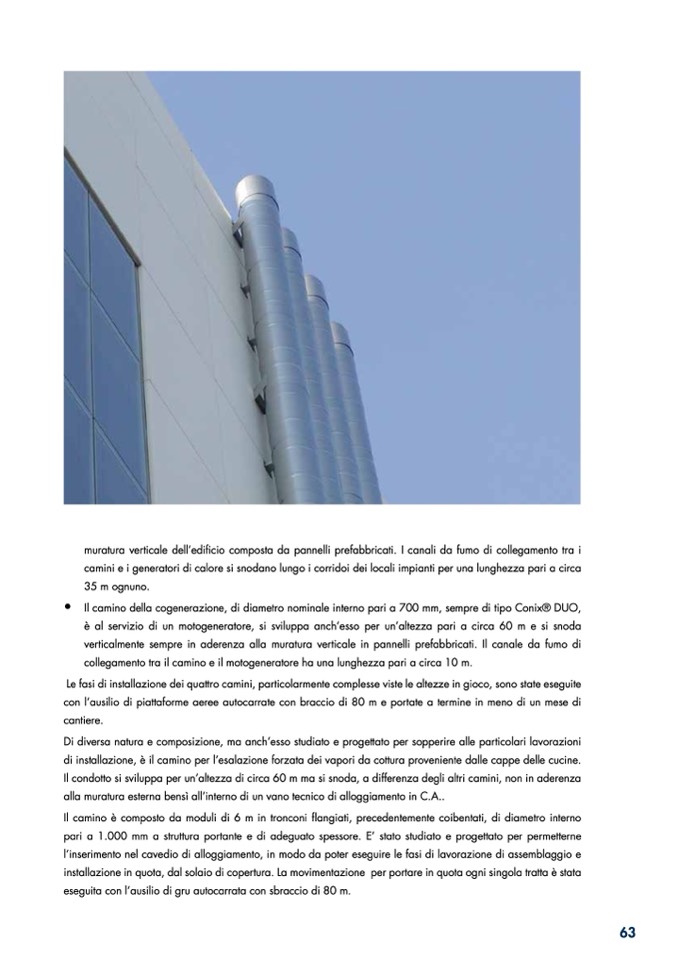

muratura verticale dell’edificio composta da pannelli prefabbricati. I canali da fumo di collegamento tra i
camini e i generatori di calore si snodano lungo i corridoi dei locali impianti per una lunghezza pari a circa
35 m ognuno.
• Il camino della cogenerazione, di diametro nominale interno pari a 700 mm, sempre di tipo Conix® DUO,
è al servizio di un motogeneratore, si sviluppa anch’esso per un’altezza pari a circa 60 m e si snoda
verticalmente sempre in aderenza alla muratura verticale in pannelli prefabbricati. Il canale da fumo di
collegamento tra il camino e il motogeneratore ha una lunghezza pari a circa 10 m.
Le fasi di installazione dei quattro camini, particolarmente complesse viste le altezze in gioco, sono state eseguite
con l’ausilio di piattaforme aeree autocarrate con braccio di 80 m e portate a termine in meno di un mese di
cantiere.
Di diversa natura e composizione, ma anch’esso studiato e progettato per sopperire alle particolari lavorazioni
di installazione, è il camino per l’esalazione forzata dei vapori da cottura proveniente dalle cappe delle cucine.
Il condotto si sviluppa per un’altezza di circa 60 m ma si snoda, a differenza degli altri camini, non in aderenza
alla muratura esterna bensì all’interno di un vano tecnico di alloggiamento in C.A..
Il camino è composto da moduli di 6 m in tronconi flangiati, precedentemente coibentati, di diametro interno
pari a 1.000 mm a struttura portante e di adeguato spessore. E’ stato studiato e progettato per permetterne
l’inserimento nel cavedio di alloggiamento, in modo da poter eseguire le fasi di lavorazione di assemblaggio e
installazione in quota, dal solaio di copertura. La movimentazione per portare in quota ogni singola tratta è stata
eseguita con l’ausilio di gru autocarrata con sbraccio di 80 m.
