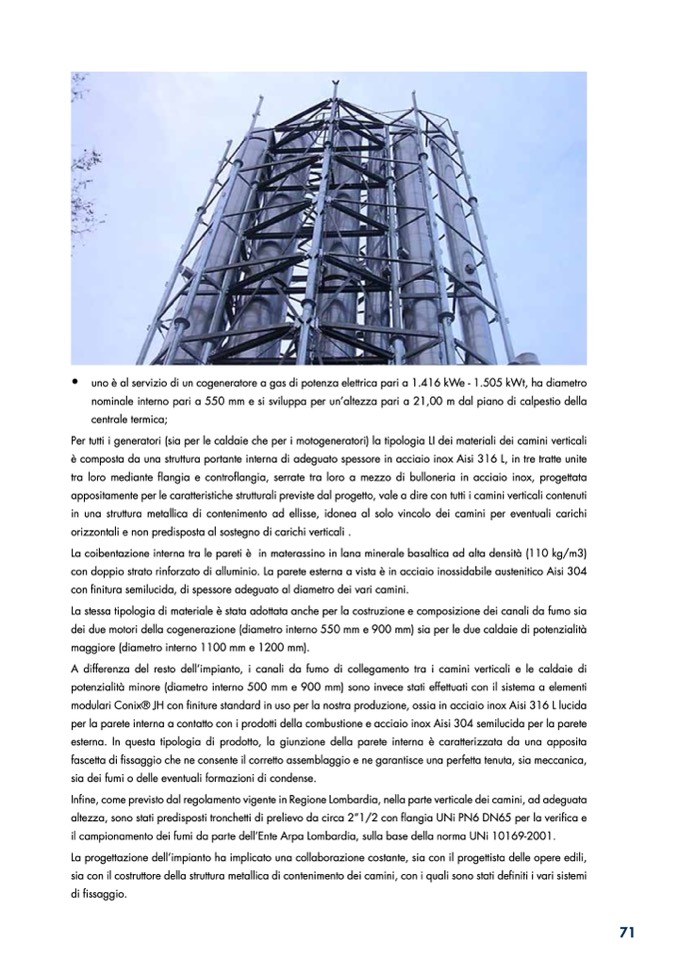

• uno è al servizio di un cogeneratore a gas di potenza elettrica pari a 1.416 kWe - 1.505 kWt, ha diametro
nominale interno pari a 550 mm e si sviluppa per un’altezza pari a 21,00 m dal piano di calpestio della
centrale termica;
Per tutti i generatori (sia per le caldaie che per i motogeneratori) la tipologia LI dei materiali dei camini verticali
è composta da una struttura portante interna di adeguato spessore in acciaio inox Aisi 316 L, in tre tratte unite
tra loro mediante flangia e controflangia, serrate tra loro a mezzo di bulloneria in acciaio inox, progettata
appositamente per le caratteristiche strutturali previste dal progetto, vale a dire con tutti i camini verticali contenuti
in una struttura metallica di contenimento ad ellisse, idonea al solo vincolo dei camini per eventuali carichi
orizzontali e non predisposta al sostegno di carichi verticali .
La coibentazione interna tra le pareti è in materassino in lana minerale basaltica ad alta densit
à (110 kg/m3)
con doppio strato rinforzato di alluminio. La parete esterna a vista è in acciaio inossidabile austenitico Aisi 304
con finitura semilucida, di spessore adeguato al diametro dei vari camini.
La stessa tipologia di materiale è stata adottata anche per la costruzione e composizione dei canali da fumo sia
dei due motori della cogenerazione (diametro interno 550 mm e 900 mm) sia per le due caldaie di potenzialità
maggiore (diametro interno 1100 mm e 1200 mm).
A differenza del resto dell’impianto, i canali da fumo di collegamento tra i camini verticali e le caldaie di
potenzialità minore (diametro interno 500 mm e 900 mm) sono invece stati effettuati con il sistema a elementi
modulari Conix® JH con finiture standard in uso per la nostra produzione, ossia in acciaio inox Aisi 316 L lucida
per la parete interna a contatto con i prodotti della combustione e acciaio inox Aisi 304 semilucida per la parete
esterna. In questa tipologia di prodotto, la giunzione della parete interna è caratterizzata da una apposita
fascetta di fissaggio che ne consente il corretto assemblaggio e ne garantisce una perfetta tenuta, sia meccanica,
sia dei fumi o delle eventuali formazioni di condense.
Infine, come previsto dal regolamento vigente in Regione Lombardia, nella parte verticale dei camini, ad adeguata
altezza, sono stati predisposti tronchetti di prelievo da circa 2”1/2 con
flangia UNi PN6 DN65 per la verifica e
il campionamento dei fumi da parte dell’Ente Arpa Lombardia, sulla base della norma UNi 10169-2001.
La progettazione dell’impianto ha implicato una collaborazione costante, sia con il progettista delle opere edili,
sia con il costruttore della struttura metallica di contenimento dei camini, con i quali sono stati definiti i vari sistemi
di fissaggio.
