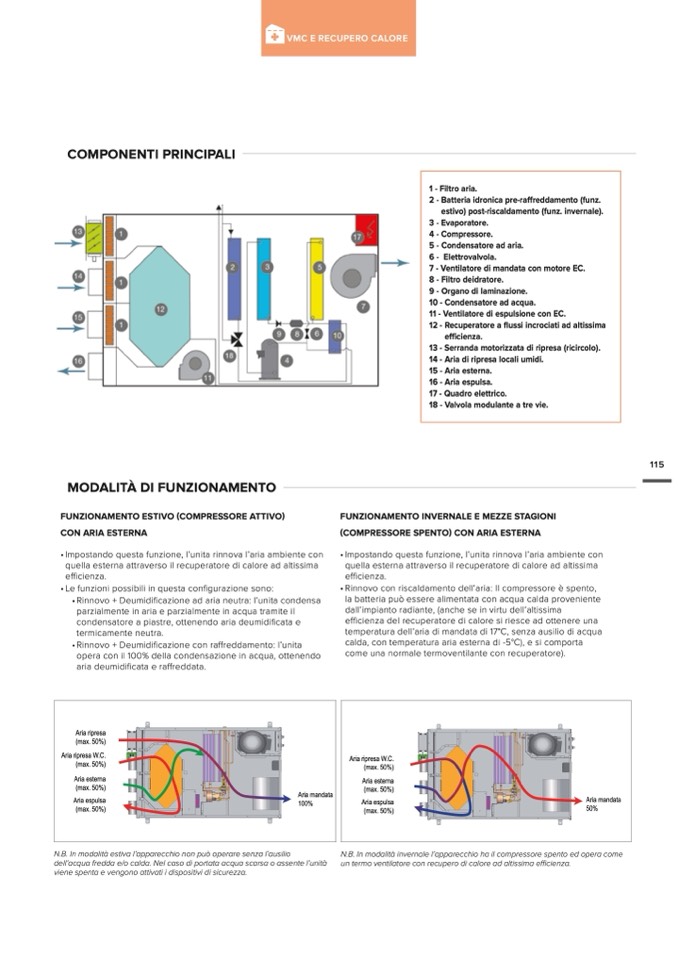

COMPONENTI PRINCIPALI

1 - Filtro aria.

2 - Batteria idronica pre-raffreddamento (funz.

estivo) post-riscaldamento (funz. invernale).

3 - Evaporatore.

4 - Compressore.

5 - Condensatore ad aria.

6 - Elettrovalvola.

7 - Ventilatore di mandata con motore EC.

8 - Filtro deidratore.

9 - Organo di laminazione.

10 - Condensatore ad acqua.

11 - Ventilatore di espulsione con EC.

12 - Recuperatore a flussi incrociati ad altissima

efficienza.

13 - Serranda motorizzata di ripresa (ricircolo).

14 - Aria di ripresa locali umidi.

15 - Aria esterna.

16 - Aria espulsa.

17 - Quadro elettrico.

18 - Valvola modulante a tre vie.

115

MODALITÀ DI FUNZIONAMENTO

FUNZIONAMENTO ESTIVO (COMPRESSORE ATTIVO)

CON ARIA ESTERNA

• Impostando questa funzione, l’unita rinnova l’aria ambiente con

quella esterna attraverso il recuperatore di calore ad altissima

efficienza.

• Le funzioni possibili in questa configurazione sono:

• Rinnovo + Deumidificazione ad aria neutra: l’unita condensa

parzialmente in aria e parzialmente in acqua tramite il

condensatore a piastre, ottenendo aria deumidificata e

termicamente neutra.

• Rinnovo + Deumidificazione con raffreddamento: l’unita

opera con il 100% della condensazione in acqua, ottenendo

aria deumidificata e raffreddata.

5

FUNZIONAMENTO INVERNALE E MEZZE STAGIONI

(COMPRESSORE SPENTO) CON ARIA ESTERNA

• Impostando questa funzione, l’unita rinnova l’aria ambiente con

quella esterna attraverso il recuperatore di calore ad altissima

efficienza.

• Rinnovo con riscaldamento dell’aria: Il compressore è spento,

la batteria può essere alimentata con acqua calda proveniente

dall’impianto radiante, (anche se in virtu dell’altissima

efficienza del recuperatore di calore si riesce ad ottenere una

temperatura dell’aria di mandata di 17°C, senza ausilio di acqua

calda, con temperatura aria esterna di -5°C), e si comporta

come una normale termoventilante con recuperatore).

Aria ripresa

(max. 50%)

Aria ripresa W.C.

(max. 50%)

Aria esterna

(max. 50%)

Aria espulsa

(max. 50%)

Aria mandata

100%

6

Aria ripresa W.C.

(max. 50%)

Aria esterna

(max. 50%)

Aria espulsa

(max. 50%)

Aria mandata

50%

N.B. In modalità estiva l’apparecchio non può operare senza l’ausilio

dell’acqua fredda e/o calda. Nel caso di portata acqua scarsa o assente l’unità

viene spenta e vengono attivati i dispositivi di sicurezza.

N.B. In modalità invernale l’apparecchio ha il compressore spento ed opera come

un termo ventilatore con recupero di calore ad altissima efficienza.
