Gli scambiatori di calore installati negli impianti di
ventilazione (VMC) sono dispositivi concepiti per
trasferire energia tra i due flussi d’aria, quella viziata
estratta e quella di rinnovo in ingresso, allo scopo
di minimizzare gli sprechi energetici, massimizzare
l’efficienza dell’impianto e contenerne i costi di
gestione. Nelle stagioni fredde, lo scambiatore di calore
permette di trasferire gran parte del calore dell’aria
viziata espulsa all’aria di rinnovo esterna, riscaldandola
e così contenendo i consumi dell’impianto di
riscaldamento.
Per contro, nei mesi più caldi, l’aria espulsa raffresca
l’aria esterna in ingresso, riducendo il carico di lavoro
dell’impianto di condizionamento.
Nelle applicazioni residenziali si utilizzano normalmente
due tipologie di scambiatori di calore, solitamente
identificati con le denominazioni “sensibile” ed
“entalpico”.
•
L'elevata efficienza in termini di salto termico (la
differenza tra la temperatura dell'aria aspirata
dall'esterno e quella della stessa aria immessa in
ambiente).

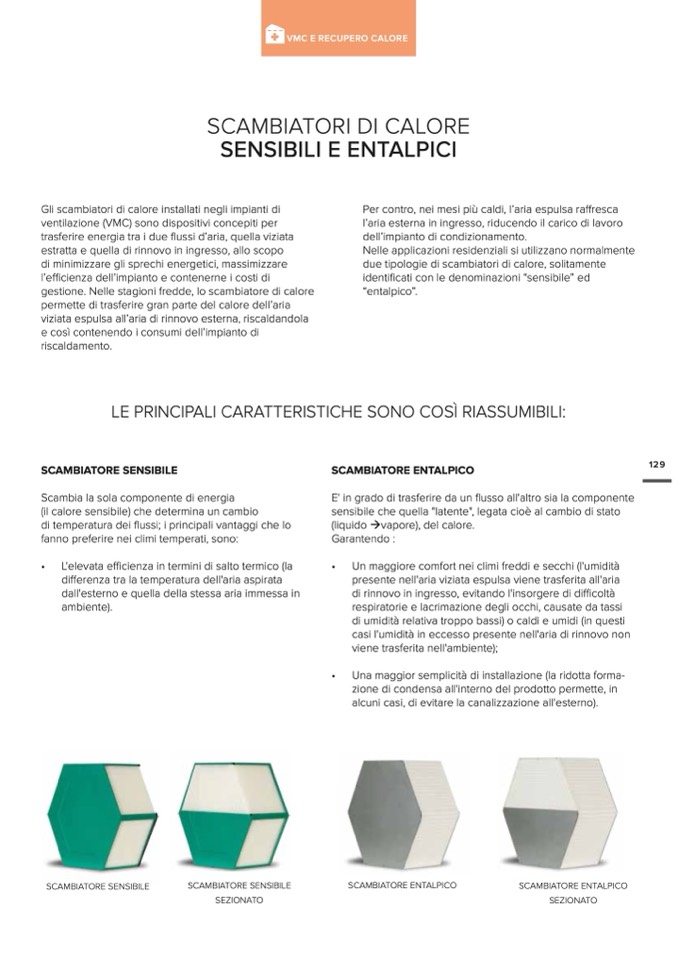

SCAMBIATORI DI CALORE
SENSIBILI E ENTALPICI
LE PRINCIPALI CARATTERISTICHE SONO COSÌ RIASSUMIBILI:
SCAMBIATORE SENSIBILE
Scambia la sola componente di energia
(il calore sensibile) che determina un cambio
di temperatura dei flussi; i principali vantaggi che lo
fanno preferire nei climi temperati, sono:
SCAMBIATORE ENTALPICO
E' in grado di trasferire da un flusso all'altro sia la componente
sensibile che quella "latente", legata cioè al cambio di stato
(liquido vapore), del calore.
Garantendo :
• Un maggiore comfort nei climi freddi e secchi (l'umidità
presente nell'aria viziata espulsa viene trasferita all'aria
di rinnovo in ingresso, evitando l'insorgere di difficoltà
respiratorie e lacrimazione degli occhi, causate da tassi
di umidità relativa troppo bassi) o caldi e umidi (in questi
casi l'umidità in eccesso presente nell'aria di rinnovo non
viene trasferita nell'ambiente);
• Una maggior semplicità di installazione (la ridotta forma-
zione di condensa all'interno del prodotto permette, in
alcuni casi, di evitare la canalizzazione all'esterno).
SCAMBIATORE ENTALPICO
SCAMBIATORE ENTALPICO
SEZIONATO
129
SCAMBIATORE SENSIBILE
SCAMBIATORE SENSIBILE
SEZIONATO
