FINO A 90 M
2
DIMENSIONI
E
F
• Flusso dell'aria regolabile con l’uso dei regolatori di portata statici
a 12 livelli (cod. 25074).
• Di facile pulizia e riassemblaggio dei regolatori di portata
(manutenzione).
• Realizzato da granulato PP esclusivamente vergine.
• Compresi diaframmi di regolazione e 4 tappi.
DATI TECNICI
A
B
C
D
A
E
F
B
139
G
PRODOTTO
CODIC
E
A
B
C
D
Ø
E
Ø
F
ØG
1
con adattatore per condotto di flusso multi-diametro 125-180 mm
2
con adattatore per condotto di flusso multi-diametro 100-125 mm
VMC E RECUPERO CALORE
VENTILAZIONE CENTRALIZZATA

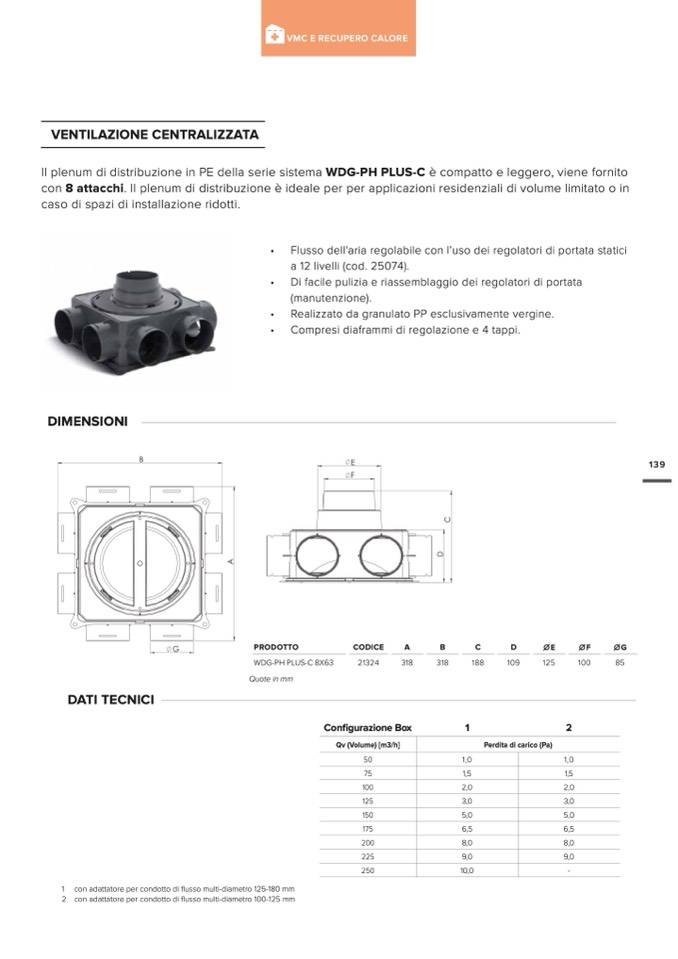

Il plenum di distribuzione in PE della serie sistema WDG-PH PLUS-C è compatto e leggero, viene fornito
con 8 attacchi. Il plenum di distribuzione è ideale per per applicazioni residenziali di volume limitato o in
caso di spazi di installazione ridotti.
WDG-PH PLUS-C 8X63
21324
318
318
188
109
125
100
85
Quote in mm
Configurazione Box
Qv (Volume) [m3/h]
1
2
1,0
1,5
2,0
3,0
5,0
6,5
8,0
9,0
-
50
1,0
75
G
100
125
150
175
200
225
250
1,5
2,0
3,0
5,0
6,5
8,0
9,0
10,0
C
D
Perdita di carico (Pa)
