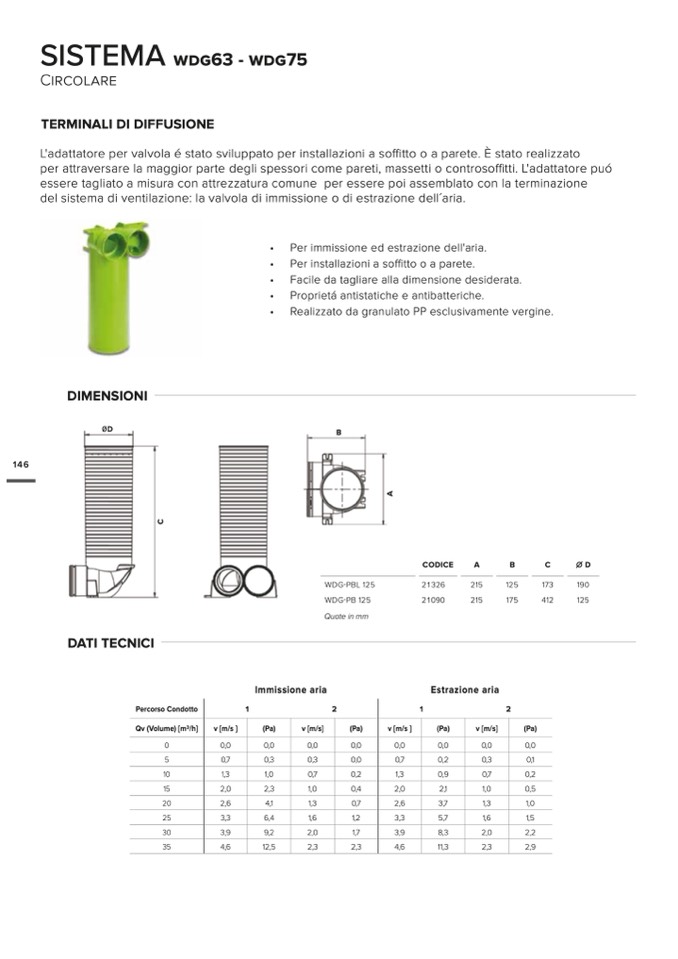

SISTEMA
wdg63 - wdg75
Circolare
TERMINALI DI DIFFUSIONE
L'adattatore per valvola é stato sviluppato per installazioni a soffitto o a parete. È stato realizzato
per attraversare la maggior parte degli spessori come pareti, massetti o controsoffitti. L'adattatore puó
essere tagliato a misura con attrezzatura comune per essere poi assemblato con la terminazione
del sistema di ventilazione: la valvola di immissione o di estrazione dell ́aria.
•
•
•
•
•
DIMENSIONI
Per immissione ed estrazione dell'aria.
Per installazioni a soffitto o a parete.
Facile da tagliare alla dimensione desiderata.
Proprietá antistatiche e antibatteriche.
Realizzato da granulato PP esclusivamente vergine.
CODICE
A
B
C
ØD
0D
C
DATI TECNICI
Percorso Condotto
Qv (Volume) [m3/h]
1
2
1
0
0,0
5
0,7
10
1,3
15
2,0
20
2,6
25
3,3
30
3,9
35
4,6
WDG-PBL 125
WDG-PB 125
Quote in mm
21326
21090
215
215
v [m/s]
0,0
0,3
0,7
1,0
1,3
1,6
2,0
2,3
125
173
190
175
412
125
2
Immissione aria
Estrazione aria
v [m/s ]
(Pa)
v [m/s]
0,0
0,0
0,3
0,3
1,0
0,7
2,3
1,0
4,1
1,3
6,4
1,6
9,2
2,0
12,5
2,3
(Pa)
0,0
0,0
0,2
0,4
0,7
1,2
1,7
2,3
v [m/s ]
0,0
0,7
1,3
2,0
2,6
3,3
3,9
4,6
(Pa)
0,0
0,2
0,9
2,1
3,7
5,7
8,3
11,3
(Pa)
0,0
0,1
0,2
0,5
1,0
1,5
2,2
2,9
