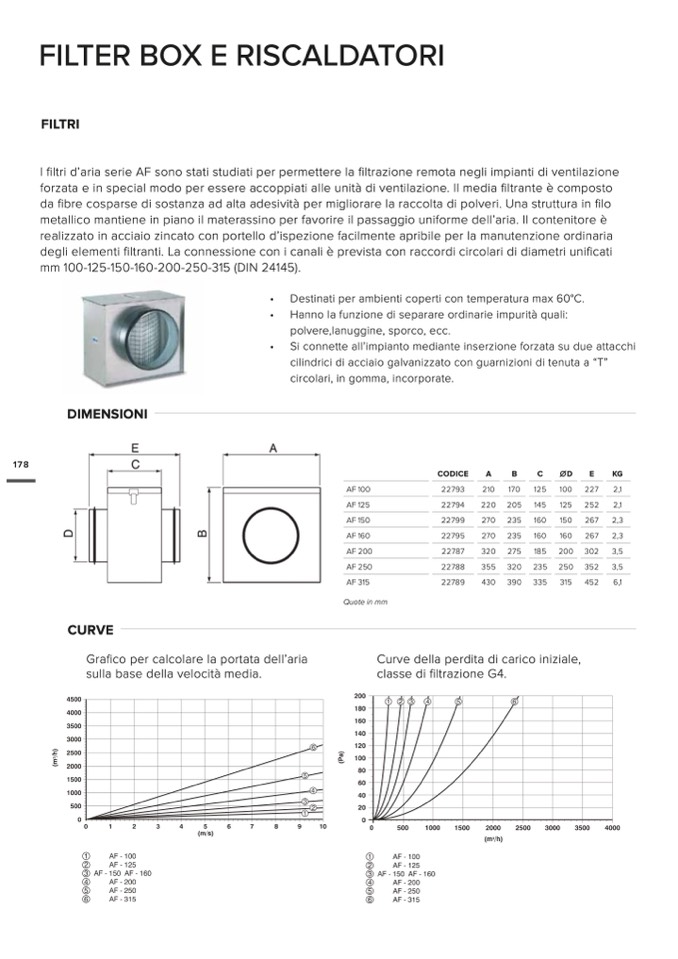

FILTER BOX E RISCALDATORI

FILTRI

I filtri d’aria serie AF sono stati studiati per permettere la filtrazione remota negli impianti di ventilazione

forzata e in special modo per essere accoppiati alle unit

à di ventilazione. Il media filtrante è composto

da fibre cosparse di sostanza ad alta adesività per migliorare la raccolta di polveri. Una struttura in filo

metallico mantiene in piano il materassino per favorire il passaggio uniforme dell’aria. Il contenitore è

realizzato in acciaio zincato con portello d’ispezione facilmente apribile per la manutenzione ordinaria

degli elementi filtranti. La connessione con i canali è prevista con raccordi circolari di diametri unificati

mm 100-125-150-160-200-250-315 (DIN 24145).

DIMENSIONI

• Destinati per ambienti coperti con temperatura max 60°C.

• Hanno la funzione di separare ordinarie impurità quali:

polvere,lanuggine, sporco, ecc.

• Si connette all’impianto mediante inserzione forzata su due attacchi

cilindrici di acciaio galvanizzato con guarnizioni di tenuta a “T”

circolari, in gomma, incorporate.

CODICE

A

B

C

ØD

E

KG

178

AF 100

AF 125

AF 150

AF 160

AF 200

AF 250

AF 315

Quote in mm

22793

22794

22799

22795

22787

22788

22789

210

170

220 205

270 235

270 235

320 275

355 320

430 390

125

100

227

2,1

145

125

252

2,1

160

150

267

2,3

160

160

267

2,3

185 200 302

3,5

235 250 352

3,5

335

315

452

6,1

CURVE

Grafico per calcolare la portata dell’aria

sulla base della velocità media.

Curve della perdita di carico iniziale,

classe di filtrazione G4.
