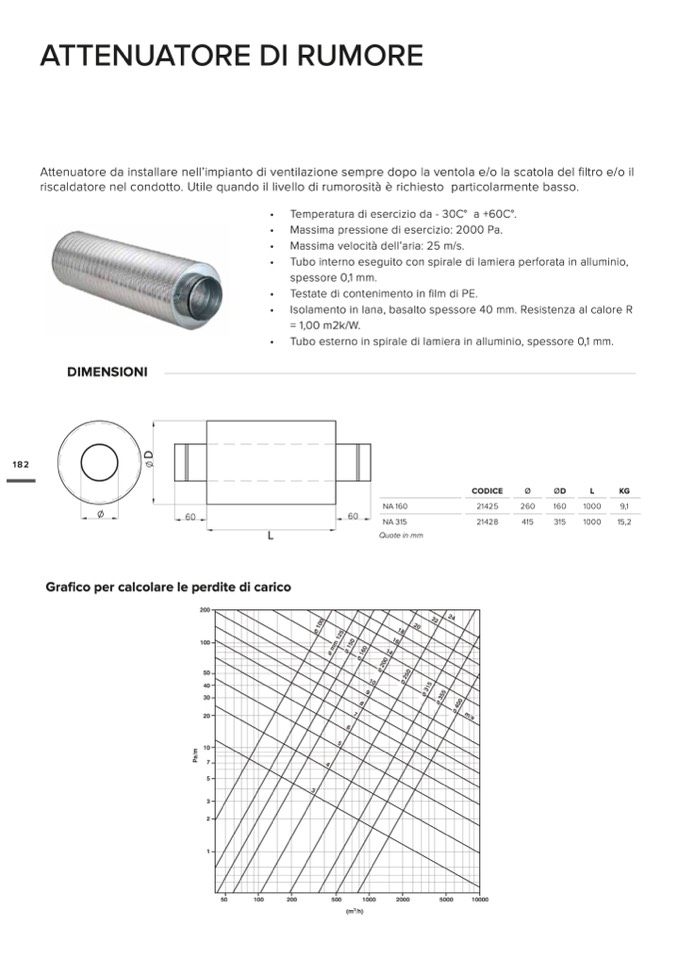

ATTENUATORE DI RUMORE

Attenuatore da installare nell’impianto di ventilazione sempre dopo la ventola e/o la scatola del filtro e/o il

riscaldatore nel condotto. Utile quando il livello di rumorosità è richiesto particolarmente basso.

• Temperatura di esercizio da - 30C° a +60C°.

• Massima pressione di esercizio: 2000 Pa.

• Massima velocità dell’aria: 25 m/s.

• Tubo interno eseguito con spirale di lamiera perforata in alluminio,

spessore 0,1 mm.

• Testate di contenimento in film di PE.

• Isolamento in lana, basalto spessore 40 mm. Resistenza al calore R

= 1,00 m2k/W.

• Tubo esterno in spirale di lamiera in alluminio, spessore 0,1 mm.

DIMENSIONI

D

L

182

NA 160

NA 315

Quote in mm

CODICE

Ø

ØD

L

KG

21425

260

160

1000

9,1

21428

415

315

1000

15,2

Grafico per calcolare le perdite di carico
