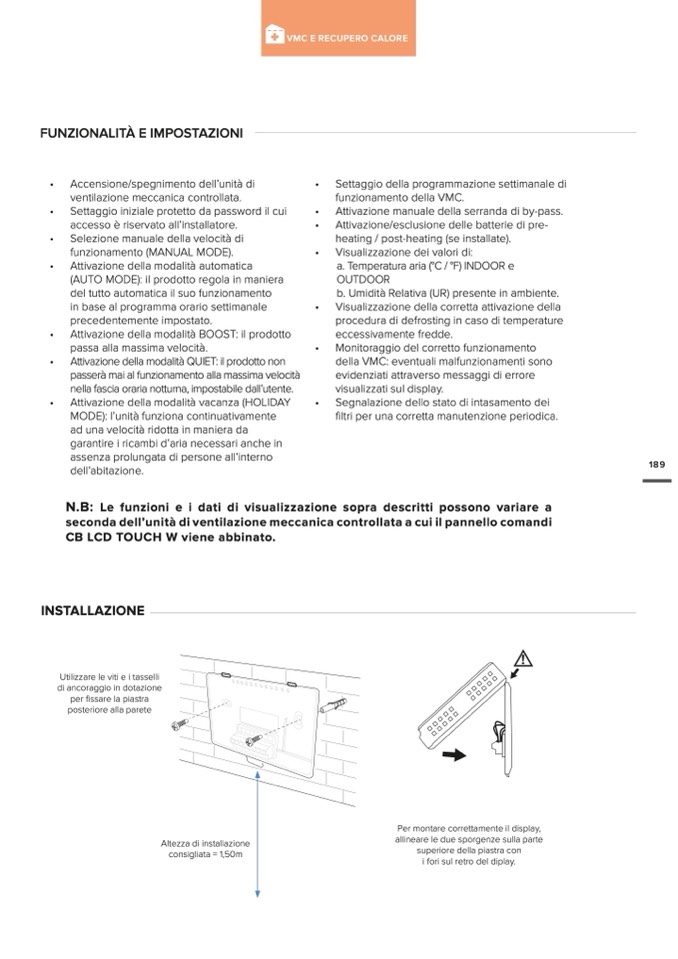

FUNZIONALITÀ E IMPOSTAZIONI

• Accensione/spegnimento dell’unità di

•

ventilazione meccanica controllata.

• Settaggio iniziale protetto da password il cui

•

accesso è riservato all’installatore.

•

• Selezione manuale della velocit

à di

funzionamento (MANUAL MODE).

•

• Attivazione della modalità automatica

(AUTO MODE): il prodotto regola in maniera

del tutto automatica il suo funzionamento

in base al programma orario settimanale

•

precedentemente impostato.

• Attivazione della modalità BOOST: il prodotto

passa alla massima velocità.

•

• Attivazione della modalità QUIET: il prodotto non

passerà mai al funzionamento alla massima velocità

nella fascia oraria notturna, impostabile dall’utente.

• Attivazione della modalità vacanza (HOLIDAY

•

MODE): l’unità funziona continuativamente

ad una velocità ridotta in maniera da

garantire i ricambi d’aria necessari anche in

assenza prolungata di persone all’interno

dell’abitazione.

Settaggio della programmazione settimanale di

funzionamento della VMC.

Attivazione manuale della serranda di by-pass.

Attivazione/esclusione delle batterie di pre-

heating / post-heating (se installate).

Visualizzazione dei valori di:

a. Temperatura aria (°C / °F) INDOOR e

OUTDOOR

b. Umidità Relativa (UR) presente in ambiente.

Visualizzazione della corretta attivazione della

procedura di defrosting in caso di temperature

eccessivamente fredde.

Monitoraggio del corretto funzionamento

della VMC: eventuali malfunzionamenti sono

evidenziati attraverso messaggi di errore

visualizzati sul display.

Segnalazione dello stato di intasamento dei

filtri per una corretta manutenzione periodica.

189

N.B: Le funzioni e i dati di visualizzazione sopra descritti possono variare a

seconda dell’unità di ventilazione meccanica controllata a cui il pannello comandi

CB LCD TOUCH W viene abbinato.

INSTALLAZIONE

Utilizzare le viti e i tasselli

di ancoraggio in dotazione

per fissare la piastra

posteriore alla parete

Altezza di installazione

consigliata = 1,50m

Per montare correttamente il display,

allineare le due sporgenze sulla parte

superiore della piastra con

i fori sul retro del diplay.

VMC E RECUPERO CALORE
