64
• Struttura interna con doppia pannellatura in lamiera di acciaio
zincata ed isolamento di 20mm con densità pari a 42kg/mc.
• Pannellatura estetica in lamiera di acciaio verniciata RAL 9003.
• Bocche per il collegamento aeraulico di diametro nominale
160mm, ventilatori centrifughi a pale rovesce direttamente
accoppiati a motori EC.
• Scambiatore di calore ad alta efficienza del tipo a flussi
in controcorrente in materiale plastico (PS).
• By-pass meccanico automatico per free-cooling.
• Coppia di filtri Classe ePM1 70% (F7).
• Funzione antigelo automatica.
• Pannello di comando integrato (pannello LCD remoto
opzionale).
• Staff a per l’installazione a parete a corredo.
• Installazione a pavimento o parete. Integrabile a sistemi domotici
residenziali (protocollo ModBus) su RS485 modalità SLAVE.

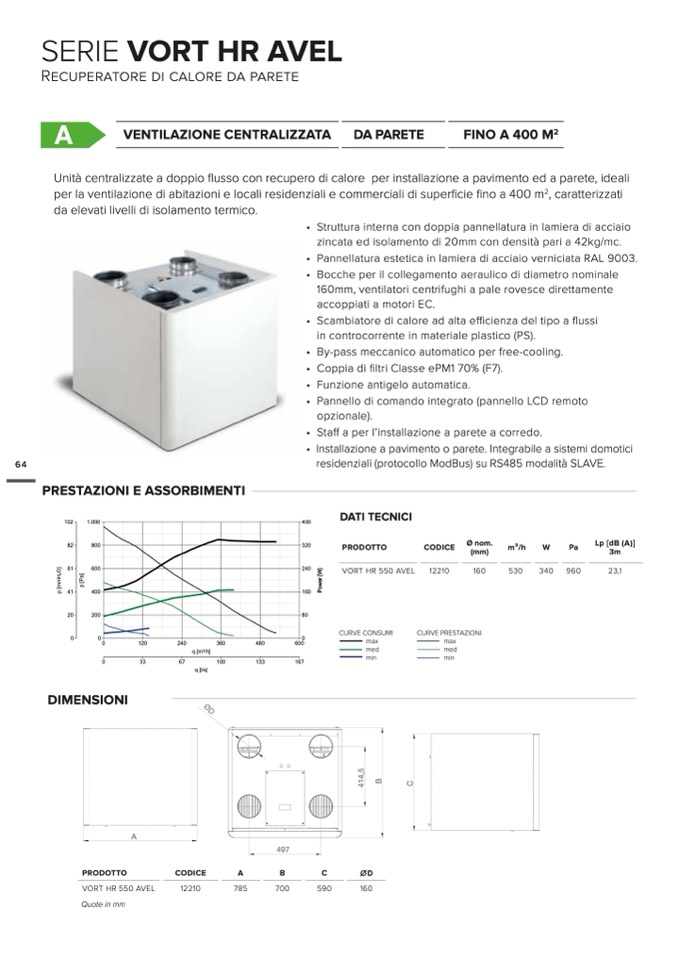

SERIE VORT HR AVEL
Recuperatore di calore da parete
A
Unità centralizzate a doppio flusso con recupero di calore per installazione a pavimento ed a parete, ideali
per la ventilazione di abitazioni e locali residenziali e commerciali di superficie fino a 400 m
2
, caratterizzati
da elevati livelli di isolamento termico.
VENTILAZIONE CENTRALIZZATA
DA PARETE
2
VENTILAZIONE CENTRALIZZATA
DA PARETE
FINO A 400 M
PRESTAZIONI E ASSORBIMENTI
102
1.000
400
82
800
320
F
]
]
O
61
600
240
2
]
W
H
r
a
B
[
Ø H
m
P
[
e
[
o
m
p
w
p
P
41
400
160
G
E
20
200
80
0
0
0
0
120
240
360
480
600
q [m3/h]
D
0
33
67
100
133
167
A
q [l/s]
DATI TECNICI
PRODOTTO
VORT HR 550 AVEL
CURVE CONSUMI
max
med
min
CODICE
Ø nom.
(mm)
12210
160
CURVE PRESTAZIONI
max
med
C
min
m3/h
W
Pa
530
340
960
Lp [dB (A)]
3m
23,1
DIMENSIONI
Ø
D
5
,
4
1
4
B
C
A
PRODOTTO
VORT HR 550 AVEL
Quote in mm
CODICE
12210
497
A
B
C
785
700
590
ØD
160
