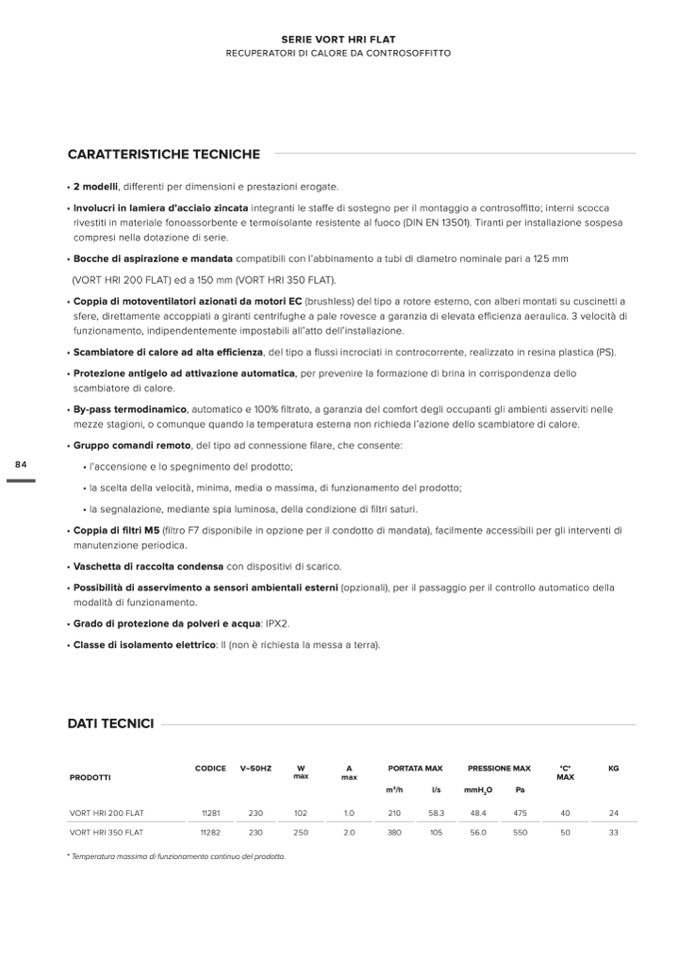

SERIE VORT HRI FLAT

RECUPERATORI DI CALORE DA CONTROSOFFITTO

CARATTERISTICHE TECNICHE

• 2 modelli, differenti per dimensioni e prestazioni erogate.

• Involucri in lamiera d’acciaio zincata integranti le staffe di sostegno per il montaggio a controsoffitto; interni scocca

rivestiti in materiale fonoassorbente e termoisolante resistente al fuoco (DIN EN 13501). Tiranti per installazione sospesa

compresi nella dotazione di serie.

• Bocche di aspirazione e mandata compatibili con l’abbinamento a tubi di diametro nominale pari a 125 mm

(VORT HRI 200 FLAT) ed a 150 mm (VORT HRI 350 FLAT).

• Coppia di motoventilatori azionati da motori EC (brushless) del tipo a rotore esterno, con alberi montati su cuscinetti a

sfere, direttamente accoppiati a giranti centrifughe a pale rovesce a garanzia di elevata efficienza aeraulica. 3 velocità di

funzionamento, indipendentemente impostabili all’atto dell’installazione.

• Scambiatore di calore ad alta efficienza, del tipo a flussi incrociati in controcorrente, realizzato in resina plastica (PS).

• Protezione antigelo ad attivazione automatica, per prevenire la formazione di brina in corrispondenza dello

scambiatore di calore.

• By-pass termodinamico, automatico e 100% filtrato, a garanzia del comfort degli occupanti gli ambienti asserviti nelle

mezze stagioni, o comunque quando la temperatura esterna non richieda l’azione dello scambiatore di calore.

• Gruppo comandi remoto, del tipo ad connessione filare, che consente:

• l’accensione e lo spegnimento del prodotto;

• la scelta della velocità, minima, media o massima, di funzionamento del prodotto;

• la segnalazione, mediante spia luminosa, della condizione di filtri saturi.

• Coppia di filtri M5 (filtro F7 disponibile in opzione per il condotto di mandata), facilmente accessibili per gli interventi di

manutenzione periodica.

• Vaschetta di raccolta condensa con dispositivi di scarico.

• Possibilità di asservimento a sensori ambientali esterni (opzionali), per il passaggio per il controllo automatico della

modalità di funzionamento.

• Grado di protezione da polveri e acqua: IPX2.

• Classe di isolamento elettrico: II (non

è richiesta la messa a terra).

DATI TECNICI

PRODOTTI

CODICE

V~50HZ

W

A

max

max

PORTATA MAX

m

3

/h

l/s

PRESSIONE MAX

mmH

2

O

Pa

°C*

KG

MAX

VORT HRI 200 FLAT

11281

230

102

1.0

210

58.3

48.4

475

40

24

VORT HRI 350 FLAT

11282

230

250

2.0

380

105

56.0

550

50

33

* Temperatura massima di funzionamento continuo del prodotto.
