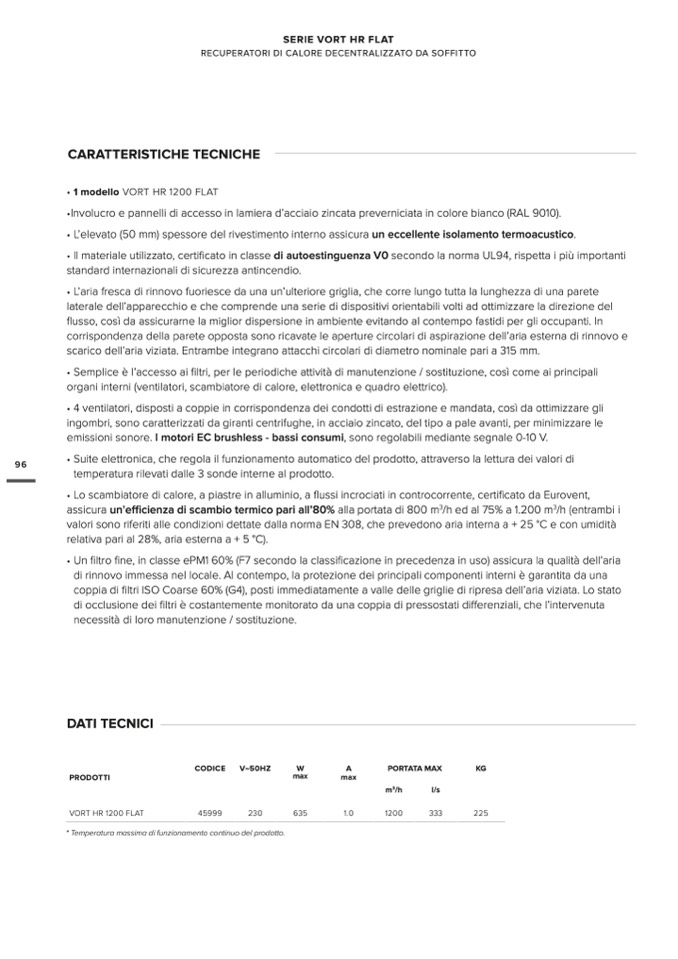

SERIE VORT HR FLAT

RECUPERATORI DI CALORE DECENTRALIZZATO DA SOFFITTO

CARATTERISTICHE TECNICHE

• 1 modello VORT HR 1200 FLAT

•Involucro e pannelli di accesso in lamiera d’acciaio zincata preverniciata in colore bianco (RAL 9010).

• L’elevato (50 mm) spessore del rivestimento interno assicura un eccellente isolamento termoacustico.

• Il materiale utilizzato, certificato in classe di autoestinguenza V0 secondo la norma UL94, rispetta i più importanti

standard internazionali di sicurezza antincendio.

• L’aria fresca di rinnovo fuoriesce da una un’ulteriore griglia, che corre lungo tutta la lunghezza di una parete

laterale dell’apparecchio e che comprende una serie di dispositivi orientabili volti ad ottimizzare la direzione del

flusso, così da assicurarne la miglior dispersione in ambiente evitando al contempo fastidi per gli occupanti. In

corrispondenza della parete opposta sono ricavate le aperture circolari di aspirazione dell’aria esterna di rinnovo e

scarico dell’aria viziata. Entrambe integrano attacchi circolari di diametro nominale pari a 315 mm.

• Semplice è l’accesso ai filtri, per le periodiche attività di manutenzione / sostituzione, così come ai principali

organi interni (ventilatori, scambiatore di calore, elettronica e quadro elettrico).

• 4 ventilatori, disposti a coppie in corrispondenza dei condotti di estrazione e mandata, cos

ì da ottimizzare gli

ingombri, sono caratterizzati da giranti centrifughe, in acciaio zincato, del tipo a pale avanti, per minimizzare le

emissioni sonore. I motori EC brushless - bassi consumi, sono regolabili mediante segnale 0-10 V.

• Suite elettronica, che regola il funzionamento automatico del prodotto, attraverso la lettura dei valori di

temperatura rilevati dalle 3 sonde interne al prodotto.

• Lo scambiatore di calore, a piastre in alluminio, a flussi incrociati in controcorrente, certificato da Eurovent,

assicura un’efficienza di scambio termico pari all’80% alla portata di 800 m

3

/h ed al 75% a 1.200 m

3

/h (entrambi i

valori sono riferiti alle condizioni dettate dalla norma EN 308, che prevedono aria interna a + 25 °C e con umidità

relativa pari al 28%, aria esterna a + 5 °C).

• Un filtro fine, in classe ePM1 60% (F7 secondo la classificazione in precedenza in uso) assicura la qualità dell’aria

di rinnovo immessa nel locale. Al contempo, la protezione dei principali componenti interni è garantita da una

coppia di filtri ISO Coarse 60% (G4), posti immediatamente a valle delle griglie di ripresa dell’aria viziata. Lo stato

di occlusione dei filtri è costantemente monitorato da una coppia di pressostati differenziali, che l’intervenuta

necessità di loro manutenzione / sostituzione.

DATI TECNICI

PRODOTTI

CODICE

V~50HZ

W

max

max

PORTATA MAX

KG

m

3

/h

l/s

A

VORT HR 1200 FLAT

45999

230

635

1.0

1200

333

225

* Temperatura massima di funzionamento continuo del prodotto.
