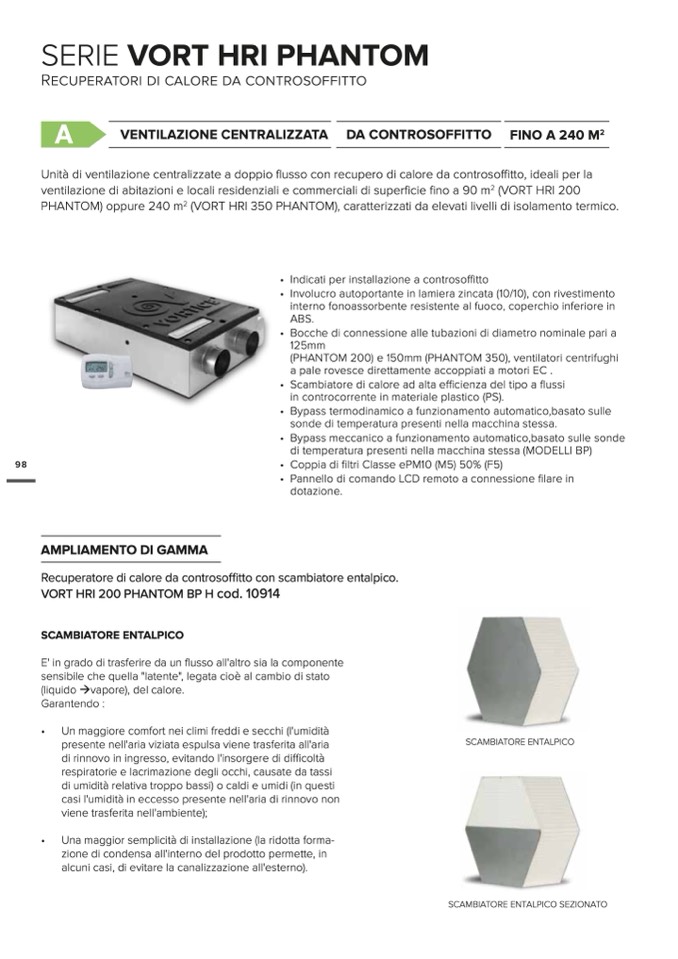

SERIE VORT HRI PHANTOM

Recuperatori di calore da controsoffitto

A

Unità di ventilazione centralizzate a doppio flusso con recupero di calore da controsoffitto, ideali per la

ventilazione di abitazioni e locali residenziali e commerciali di superficie fino a 90 m

2

(VORT HRI 200

PHANTOM) oppure 240 m

2

(VORT HRI 350 PHANTOM), caratterizzati da elevati livelli di isolamento termico.

• Indicati per installazione a controsoffitto

• Involucro autoportante in lamiera zincata (10/10), con rivestimento

interno fonoassorbente resistente al fuoco, coperchio inferiore in

ABS.

• Bocche di connessione alle tubazioni di diametro nominale pari a

125mm

(PHANTOM 200) e 150mm (PHANTOM 350), ventilatori centrifughi

a pale rovesce direttamente accoppiati a motori EC .

• Scambiatore di calore ad alta efficienza del tipo a flussi

in controcorrente in materiale plastico (PS).

• Bypass termodinamico a funzionamento automatico,basato sulle

sonde di temperatura presenti nella macchina stessa.

• Bypass meccanico a funzionamento automatico,basato sulle sonde

di temperatura presenti nella macchina stessa (MODELLI BP)

98

•

• Pannello di comando LCD remoto a connessione filare in

VENTILAZIONE CENTRALIZZATA

DA CONTROSOFFITTO FINO A 240 M

2

Coppia di filtri Classe ePM10 (M5) 50% (F5)

dotazione.

AMPLIAMENTO DI GAMMA

Recuperatore di calore da controsoffitto con scambiatore entalpico.

VORT HRI 200 PHANTOM BP H cod. 10914

SCAMBIATORE ENTALPICO

E' in grado di trasferire da un flusso all'altro sia la componente

sensibile che quella "latente", legata cioè al cambio di stato

(liquidovapore), del calore.

Garantendo :

• Un maggiore comfort nei climi freddi e secchi (l'umidità

presente nell'aria viziata espulsa viene trasferita all'aria

di rinnovo in ingresso, evitando l'insorgere di difficoltà

respiratorie e lacrimazione degli occhi, causate da tassi

di umidità relativa troppo bassi) o caldi e umidi (in questi

casi l'umidità in eccesso presente nell'aria di rinnovo non

viene trasferita nell'ambiente);

• Una maggior semplicità di installazione (la ridotta forma-

zione di condensa all'interno del prodotto permette, in

alcuni casi, di evitare la canalizzazione all'esterno).

SCAMBIATORE ENTALPICO

SCAMBIATORE ENTALPICO SEZIONATO
