Materiale base

Basic material

Vantaggi

Advantages

Sono inoltre disponibili pezzi speciali che consentono il

passaggio al sistema fusio-technik (tubazioni e raccorderie

realizzate in PP-R, polipropilene a saldare) per garantire la

massima

flessibilit

à rispetto alle esigenze cantieristiche.

Mediante le apposite attrezzature, i raccordi safety-plus

possono essere assemblati a tutti i tubi proposti da Aqua-

technik: multi-calor, multi-eco, polipert.

C°

anni years

I principali vantaggi offerti dalla serie sono:

totale sicurezza nelle giunzioni tubo-raccordo sotto-

muratura ed in esterno;

 elevata resistenza a impatti e urti violenti;

maggiore portata di

fluido e ridotta perdita di carico;

 rapidit

à di installazione;

possibilità di smontaggio di tutti i raccordi;

elevata resistenza chimica;

 elevata resistenza alla fatica;

buona compatibilit

à con acqua potabile calda e fredda;

economicit

àgarantitadalpossibilerecuperodeirac-

cordi.

Denominazione:

sistema safety-plus

Materiale:

corpo raccordi: PPS (Polifenilensolfuro)

calotte: PA-M (Poliammide modi

ficata)

o-ring: EPDM (Etilene Propilene Diene) perossido

Shore A70

Colore:

 corpo raccordi: avorio

calotte: grigio

 o-ring: nero

Temperatura d’esercizio:

da -45°C* a 95°C (*sotto gli 0°C

è necessaria l’additiva-

zione con glicole o antigelo)

Pressione massima d’esercizio a 95°C:

10 bar

Range:

da Ø 14 a Ø 90 mm

Marcatura:

tutti i pezzi, salvo eccezioni, riportano misure, lotto di pro-

duzione, numero di stampata, logo aziendale e marchio

di sistema così come illustrato in

figura.

marchio di prodotto product brand

marchio azienda company logo

materiale material

Special items are also available that allow transition to

the fusio-technik system (pipes and

fittings made of PP-R,

polypropylene for fusion welding) to guarantee maximum

flexibility with consideration to construction requirements.

Using the appropriate equipment, safety-plus fittings can

be utilised with all pipes provided by Aquatechnik: multi-

calor, multi-eco, polipert.

N/mm

2

N/mm

2

KJ/m

2

%

The main advantages of the series are:



complete safety in concealed and external pipe-fit-

ting couplings;



high resistance to impact;



elevated

fluid flow rates and reduced pressure drops;



rapid installation;



option of dismantling all

fittings;



high resistance to chemicals;



high fatigue resistance;



good compatibility with hot and cold drinking water;



guaranteedmoney-savingthankstothepossiblere-

use of the

fittings.

Name:

safety-plus system

Material:



fitting: PPS (Polyphenylene sul

fide)



caps: PA-M (Modi

fied polyamide)



O-ring: EPDM (Ethylene Propylene Diene Monomer)

peroxide Shore A70

Colour:



fitting: ivory



caps: grey



O-ring: black

Operating temperature:

from -45°C* to 95°C (*below 0°C, glycol or antifreeze

additives are required)

Maximum working pressure up to 95°C:

10 bar

Range:

from Ø 14 to Ø 90 mm

Marking:

all pieces, barring exceptions, display sizes,

production batch, mould numbers, com-

pany logo and system mark as shown

in the

figure.

lotto di produzione production batch

numero di stampata mould number

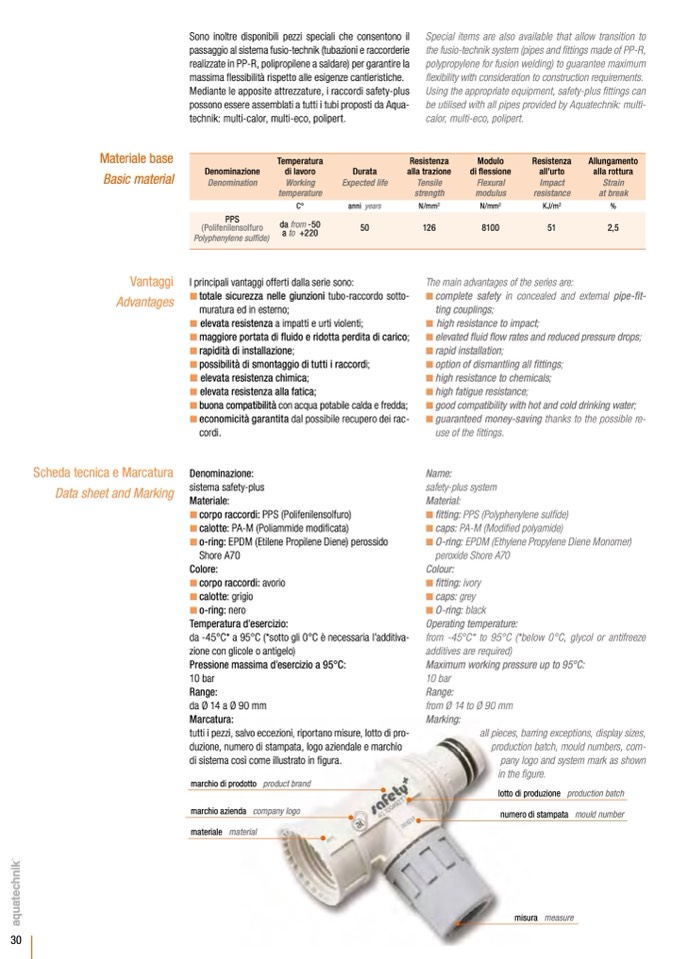

Scheda tecnica e Marcatura

Data sheet and Marking

Temperatura

Denominazione

di lavoro

Denomination

Working

temperature

Durata

Expected life

Resistenza

alla trazione

Tensile

strength

Modulo

di

flessione

Flexural

modulus

Resistenza

all’urto

Impact

resistance

Allungamento

alla rottura

Strain

at break

PPS

da from -50

(Polifenilensolfuro

a to +220

50

126

8100

51

2,5

Polyphenylene sul

fide)

misura measure

30
