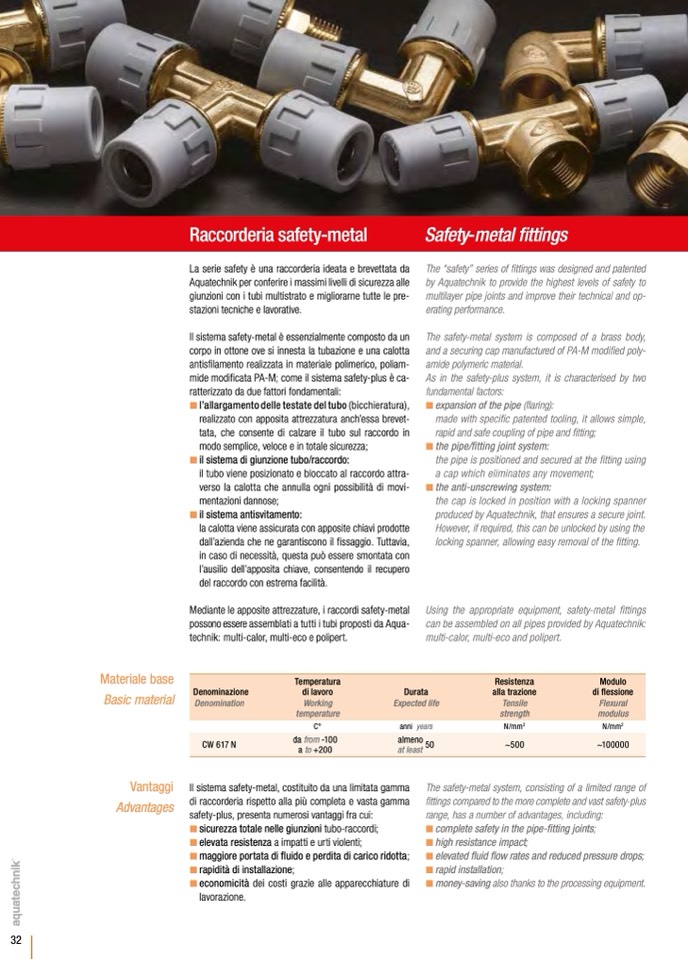

Raccorderia Fittings

Raccorderia safety-metal

Safety-metal

fittings

32

Materiale base

Basic material

Vantaggi

Advantages

C°

anni years

N/mm

2

N/mm

2

La serie safety

è una raccorderia ideata e brevettata da

Aquatechnik per conferire i massimi livelli di sicurezza alle

giunzioni con i tubi multistrato e migliorarne tutte le pre-

stazioni tecniche e lavorative.

ll sistema safety-metal è essenzialmente composto da un

corpo in ottone ove si innesta la tubazione e una calotta

antis

filamento realizzata in materiale polimerico, poliam-

mide modificata PA-M; come il sistema safety-plus è ca-

ratterizzato da due fattori fondamentali:

l’allargamento delle testate del tubo (bicchieratura),

realizzato con apposita attrezzatura anch’essa brevet-

tata, che consente di calzare il tubo sul raccordo in

modo semplice, veloce e in totale sicurezza;

il sistema di giunzione tubo/raccordo:

il tubo viene posizionato e bloccato al raccordo attra-

verso la calotta che annulla ogni possibilit

à di movi-

mentazioni dannose;

il sistema antisvitamento:

la calotta viene assicurata con apposite chiavi prodotte

dall’azienda che ne garantiscono il fissaggio. Tuttavia,

in caso di necessit

à, questa pu

ò essere smontata con

l’ausilio dell’apposita chiave, consentendo il recupero

del raccordo con estrema facilità.

Mediante le apposite attrezzature, i raccordi safety-metal

possono essere assemblati a tutti i tubi proposti da Aqua-

technik: multi-calor, multi-eco e polipert.

The “safety” series of

fittings was designed and patented

by Aquatechnik to provide the highest levels of safety to

multilayer pipe joints and improve their technical and op-

erating performance.

The safety-metal system is composed of a brass body,

and a securing cap manufactured of PA-M modi

fied poly-

amide polymeric material.

As in the safety-plus system, it is characterised by two

fundamental factors:



expansion of the pipe (flaring):

made with specific patented tooling, it allows simple,

rapid and safe coupling of pipe and fitting;



the pipe/fitting joint system:

the pipe is positioned and secured at the fitting using

a cap which eliminates any movement;



the anti-unscrewing system:

the cap is locked in position with a locking spanner

produced by Aquatechnik, that ensures a secure joint.

However, if required, this can be unlocked by using the

locking spanner, allowing easy removal of the

fitting.

Using the appropriate equipment, safety-metal

fittings

can be assembled on all pipes provided by Aquatechnik:

multi-calor, multi-eco and polipert.

Temperatura

Denominazione

di lavoro

Denomination

Working

temperature

Durata

Expected life

Resistenza

alla trazione

Tensile

strength

Modulo

di flessione

Flexural

modulus

CW 617 N

da from -100

almeno

50

~500

~100000

a to +200

at least

Il sistema safety-metal, costituito da una limitata gamma

di raccorderia rispetto alla più completa e vasta gamma

safety-plus, presenta numerosi vantaggi fra cui:

sicurezza totale nelle giunzioni tubo-raccordi;

elevata resistenza a impatti e urti violenti;

maggiore portata di

fluido e perdita di carico ridotta;

rapidità di installazione;

economicit

àdeicostigraziealleapparecchiaturedi

The safety-metal system, consisting of a limited range of

fittings compared to the more complete and vast safety-plus

range, has a number of advantages, including:



complete safety in the pipe-fitting joints;



high resistance impact;



elevated fluid flow rates and reduced pressure drops;



rapid installation;



money-savingalsothankstotheprocessingequipment.

lavorazione.
