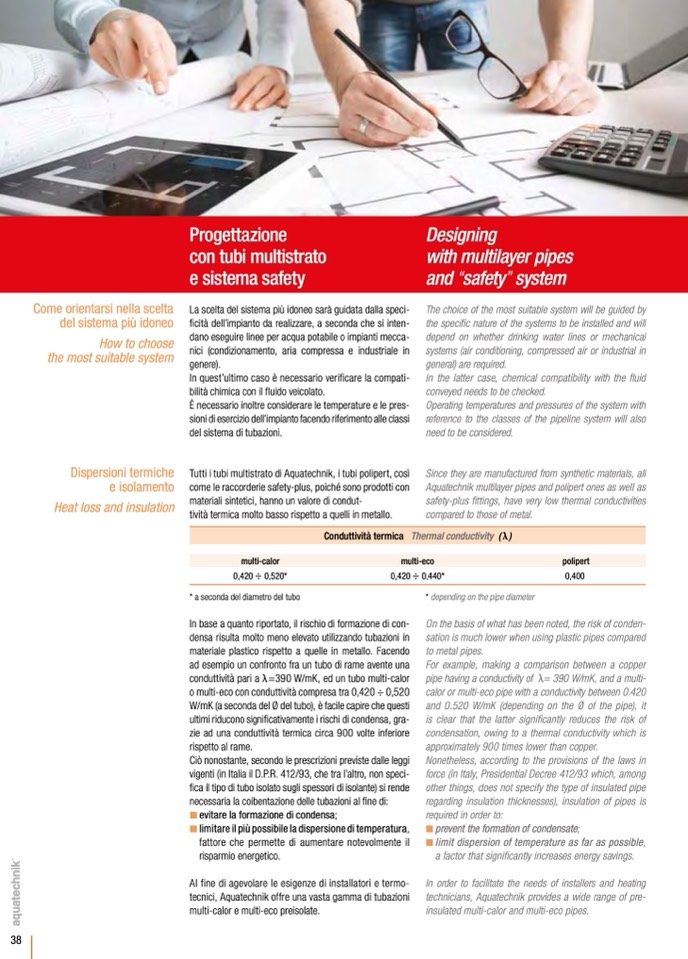

Progettazione
con tubi multistrato
e sistema safety
Designing
with multilayer pipes
and “safety” system
38
Come orientarsi nella scelta
del sistema pi
ù idoneo
How to choose
the most suitable system
Dispersioni termiche
e isolamento
Heat loss and insulation
La scelta del sistema pi
ù idoneo sar
à guidata dalla speci-
ficit
à dell’impianto da realizzare, a seconda che si inten-
dano eseguire linee per acqua potabile o impianti mecca-
nici (condizionamento, aria compressa e industriale in
genere).
In quest’ultimo caso è necessario veri
ficare la compati-
bilit
à chimica con il fluido veicolato.
È necessario inoltre considerare le temperature e le pres-
sioni di esercizio dell’impianto facendo riferimento alle classi
del sistema di tubazioni.
Tutti i tubi multistrato di Aquatechnik, i tubi polipert, così
come le raccorderie safety-plus, poich
é sono prodotti con
materiali sintetici, hanno un valore di condut-
tivit
à termica molto basso rispetto a quelli in metallo.
The choice of the most suitable system will be guided by
the speci
fic nature of the systems to be installed and will
depend on whether drinking water lines or mechanical
systems (air conditioning, compressed air or industrial in
general) are required.
In the latter case, chemical compatibility with the fluid
conveyed needs to be checked.
Operating temperatures and pressures of the system with
reference to the classes of the pipeline system will also
need to be considered.
Since they are manufactured from synthetic materials, all
Aquatechnik multilayer pipes and polipert ones as well as
safety-plus
fittings, have very low thermal conductivities
compared to those of metal.
multi-calor
0,420 ÷ 0,520*
* a seconda del diametro del tubo
In base a quanto riportato, il rischio di formazione di con-
densa risulta molto meno elevato utilizzando tubazioni in
materiale plastico rispetto a quelle in metallo. Facendo
ad esempio un confronto fra un tubo di rame avente una
conduttività pari a λ=390 W/mK, ed un tubo multi-calor
o multi-eco con conduttivit
à compresa tra 0,420 ÷ 0,520
W/mK (a seconda del Ø del tubo), è facile capire che questi
ultimi riducono signi
ficativamente i rischi di condensa, gra-
zie ad una conduttivit
à termica circa 900 volte inferiore
rispetto al rame.
Ci
ò nonostante, secondo le prescrizioni previste dalle leggi
vigenti (in Italia il D.P.R. 412/93, che tra l’altro, non speci-
fica il tipo di tubo isolato sugli spessori di isolante) si rende
necessaria la coibentazione delle tubazioni al fine di:
evitare la formazione di condensa;
limitareilpi
ùpossibileladispersioneditemperatura,
fattore che permette di aumentare notevolmente il
risparmio energetico.
Al fine di agevolare le esigenze di installatori e termo-
tecnici, Aquatechnik offre una vasta gamma di tubazioni
multi-calor e multi-eco preisolate.
polipert
0,400
Conduttività termica Thermal conductivity ( λ)
multi-eco
0,420 ÷ 0,440*
* depending on the pipe diameter
On the basis of what has been noted, the risk of conden-
sation is much lower when using plastic pipes compared
to metal pipes.
For example, making a comparison between a copper
pipe having a conductivity of λ= 390 W/mK, and a multi-
calor or multi-eco pipe with a conductivity between 0.420
and 0.520 W/mK (depending on the Ø of the pipe), it
is clear that the latter significantly reduces the risk of
condensation, owing to a thermal conductivity which is
approximately 900 times lower than copper.
Nonetheless, according to the provisions of the laws in
force (in Italy, Presidential Decree 412/93 which, among
other things, does not specify the type of insulated pipe
regarding insulation thicknesses), insulation of pipes is
required in order to:
preventtheformationofcondensate;
limit dispersion of temperature as far as possible,
a factor that significantly increases energy savings.
In order to facilitate the needs of installers and heating
technicians, Aquatechnik provides a wide range of pre-
insulated multi-calor and multi-eco pipes.
