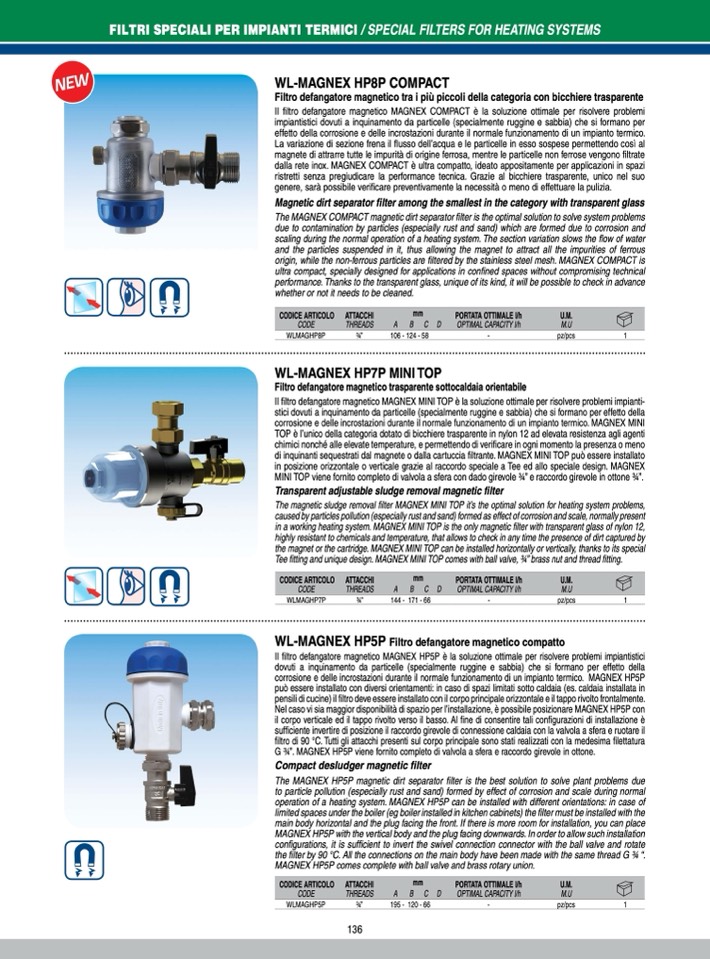

FILtrI SPECIALI PEr IMPIANtI tErMICI / SPECIAL FILTERS FOR HEATING SYSTEMS
new
WL-MAGNEX HP8P COMPACT
Filtro defangatore magnetico tra i più piccoli della categoria con bicchiere trasparente
Il filtro defangatore magnetico mAGneX ComPACT è la soluzione ottimale per risolvere problemi
impiantistici dovuti a inquinamento da particelle (specialmente ruggine e sabbia) che si formano per
effetto della corrosione e delle incrostazioni durante il normale funzionamento di un impianto termico.
La variazione di sezione frena il flusso dell’acqua e le particelle in esso sospese permettendo così al
magnete di attrarre tutte le impurità di origine ferrosa, mentre le particelle non ferrose vengono filtrate
dalla rete inox. mAGneX ComPACT è ultra compatto, ideato appositamente per applicazioni in spazi
ristretti senza pregiudicare la performance tecnica. Grazie al bicchiere trasparente, unico nel suo
genere, sarà possibile verificare preventivamente la necessità o meno di effettuare la pulizia.
Magnetic dirt separator filter among the smallest in the category with transparent glass
The MAGNEx COMPACT magnetic dirt separator filter is the optimal solution to solve system problems
due to contamination by particles (especially rust and sand) which are formed due to corrosion and
scaling during the normal operation of a heating system. The section variation slows the flow of water
and the particles suspended in it, thus allowing the magnet to attract all the impurities of ferrous
origin, while the non-ferrous particles are filtered by the stainless steel mesh. MAGNEx COMPACT is
ultra compact, specially designed for applications in confined spaces without compromising technical
performance. Thanks to the transparent glass, unique of its kind, it will be possible to check in advance
whether or not it needs to be cleaned.
WLmAGHP8P
3⁄4”
106 - 124 - 58
-
pz/pcs
1
WL-MAGNEX HP7P MINI TOP
Filtro defangatore magnetico trasparente sottocaldaia orientabile
Il filtro defangatore magnetico mAGneX mInI ToP è la soluzione ottimale per risolvere problemi impianti-
stici dovuti a inquinamento da particelle (specialmente ruggine e sabbia) che si formano per effetto della
corrosione e delle incrostazioni durante il normale funzionamento di un impianto termico. mAGneX mInI
ToP è l’unico della categoria dotato di bicchiere trasparente in nylon 12 ad elevata resistenza agli agenti
chimici nonché alle elevate temperature, e permettendo di verificare in ogni momento la presenza o meno
di inquinanti sequestrati dal magnete o dalla cartuccia filtrante. mAGneX mInI ToP pu
ò essere installato
in posizione orizzontale o verticale grazie al raccordo speciale a Tee ed allo speciale design. mAGneX
mInI ToP viene fornito completo di valvola a sfera con dado girevole 3⁄4” e raccordo girevole in ottone 3⁄4”.
Transparent adjustable sludge removal magnetic filter
The magnetic sludge removal filter MAGNEx MINI TOP it’s the optimal solution for heating system problems,
caused by particles pollution (especially rust and sand) formed as effect of corrosion and scale, normally present
in a working heating system. MAGNEx MINI TOP is the only magnetic filter with transparent glass of nylon 12,
highly resistant to chemicals and temperature, that allows to check in any time the presence of dirt captured by
the magnet or the cartridge. MAGNEx MINI TOP can be installed horizontally or vertically, thanks to its special
Tee fitting and unique design. MAGNEx MINI TOP comes with ball valve, 3⁄4” brass nut and thread fitting.
WLmAGHP7P
3⁄4”
144 - 171 - 66
-
pz/pcs
1
WL-MAGNEX HP5P Filtro defangatore magnetico compatto
Il filtro defangatore magnetico mAGneX HP5P è la soluzione ottimale per risolvere problemi impiantistici
dovuti a inquinamento da particelle (specialmente ruggine e sabbia) che si formano per effetto della
corrosione e delle incrostazioni durante il normale funzionamento di un impianto termico. mAGneX HP5P
può essere installato con diversi orientamenti: in caso di spazi limitati sotto caldaia (es. caldaia installata in
pensili di cucine) il filtro deve essere installato con il corpo principale orizzontale e il tappo rivolto frontalmente.
nel caso vi sia maggior disponibilità di spazio per l’installazione, è possibile posizionare mAGneX HP5P con
il corpo verticale ed il tappo rivolto verso il basso. Al fine di consentire tali configurazioni di installazione è
sufficiente invertire di posizione il raccordo girevole di connessione caldaia con la valvola a sfera e ruotare il
filtro di 90 °C. Tutti gli attacchi presenti sul corpo principale sono stati realizzati con la medesima filettatura
G 3⁄4”. mAGneX HP5P viene fornito completo di valvola a sfera e raccordo girevole in ottone.
Compact desludger magnetic filter
The MAGNEx HP5P magnetic dirt separator filter is the best solution to solve plant problems due
to particle pollution (especially rust and sand) formed by effect of corrosion and scale during normal
operation of a heating system. MAGNEx HP5P can be installed with different orientations: in case of
limited spaces under the boiler (eg boiler installed in kitchen cabinets) the filter must be installed with the
main body horizontal and the plug facing the front. If there is more room for installation, you can place
MAGNEx HP5P with the vertical body and the plug facing downwards. In order to allow such installation
configurations, it is sufficient to invert the swivel connection connector with the ball valve and rotate
the filter by 90 °C. All the connections on the main body have been made with the same thread G 3⁄4 “.
MAGNEx HP5P comes complete with ball valve and brass rotary union.
WLmAGHP5P
3⁄4”
195 - 120 - 66
-
pz/pcs
1
CODICE ARTICOLO
CODE
ATTACCHI
THREADS
mm
A
B
C
D
PORTATA OTTIMALE l/h
OPTIMAL CAPACITY l/h
U.M.
M.U
CODICE ARTICOLO
CODE
ATTACCHI
THREADS
mm
A
B
C
D
PORTATA OTTIMALE l/h
OPTIMAL CAPACITY l/h
U.M.
M.U
CODICE ARTICOLO
CODE
ATTACCHI
THREADS
mm
A
B
C
D
PORTATA OTTIMALE l/h
OPTIMAL CAPACITY l/h
U.M.
M.U
136
