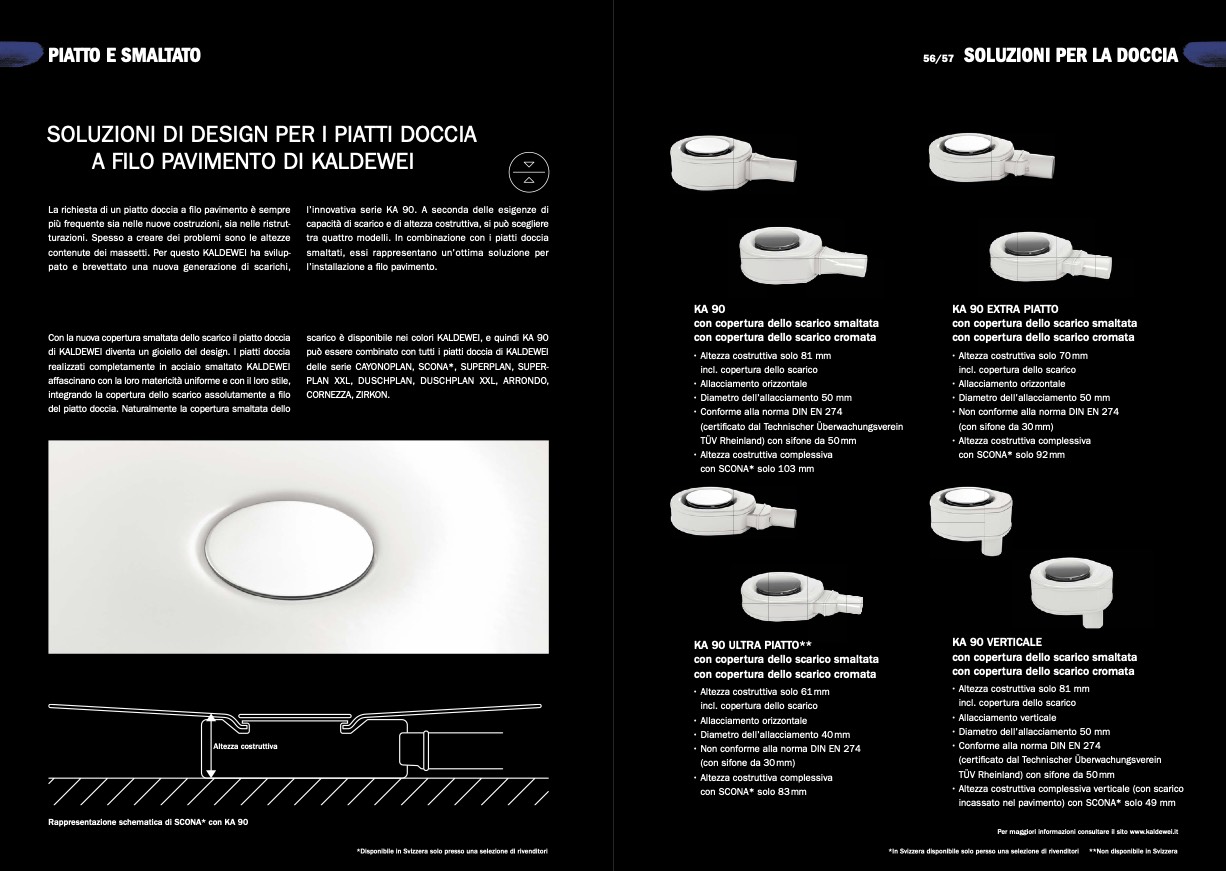

PIATTO E SMALTATO

56/57

SOLUZIONI PER LA DOCCIA

SOLUZIONI DI DESIGN PER I PIATTI DOCCIA

A FILO PAVIMENTO DI KALDEWEI

La richiesta di un piatto doccia a filo pavimento è sempre

più frequente sia nelle nuove costruzioni, sia nelle ristrut-

turazioni. Spesso a creare dei problemi sono le altezze

contenute dei massetti. Per questo KALDEWEI ha svilup-

pato e brevettato una nuova generazione di scarichi,

Con la nuova copertura smaltata dello scarico il piatto doccia

di KALDEWEI diventa un gioiello del design. I piatti doccia

realizzati completamente in acciaio smaltato KALDEWEI

affascinano con la loro matericità uniforme e con il loro stile,

integrando la copertura dello scarico assolutamente a filo

del piatto doccia. Naturalmente la copertura smaltata dello

l’innovativa serie KA 90. A seconda delle esigenze di

capacità di scarico e di altezza costruttiva, si può scegliere

tra quattro modelli. In combinazione con i piatti doccia

smaltati, essi rappresentano un’ottima soluzione per

l’installazione a filo pavimento.

scarico è disponibile nei colori KALDEWEI, e quindi KA 90

può essere combinato con tutti i piatti doccia di KALDEWEI

delle serie CAYONOPLAN, SCONA*, SUPERPLAN, SUPER-

PLAN XXL, DUSCHPLAN, DUSCHPLAN XXL, ARRONDO,

CORNEZZA, ZIRKON.

KA 90

con copertura dello scarico

con copertura dello scarico

• Altezza costruttiva solo 81 mm

incl. copertura dello scarico

smaltata

cromata

KA 90 EXTRA PIATTO

con copertura dello scarico smaltata

con copertura dello scarico cromata

• Altezza costruttiva solo 70mm

incl. copertura dello scarico

• Allacciamento orizzontale

• Diametro dell’allacciamento 50 mm

• Non conforme alla norma DIN EN 274

(con sifone da 30mm)

• Altezza costruttiva complessiva

con SCONA* solo 92 mm

KA 90 VERTICALE

con copertura dello scarico smaltata

con copertura dello scarico cromata

• Altezza costruttiva solo 81 mm

incl. copertura dello scarico

• Allacciamento verticale

• Diametro dell’allacciamento 50 mm

• Conforme alla norma DIN EN 274

(certificato dal Technischer Überwachungsverein

TÜV Rheinland) con sifone da 50mm

• Altezza costruttiva complessiva verticale (con scarico

incassato nel pavimento) con SCONA* solo 49 mm

Per maggiori informazioni consultare il sito www.kaldewei.it

*In Svizzera disponibile solo persso una selezione di rivenditori **Non disponibile in Svizzera

Altezza costruttiva

Rappresentazione schematica di SCONA* con KA 90

• Allacciamento orizzontale

• Diametro dell’allacciamento 50 mm

• Conforme alla norma DIN EN 274

(certificato dal Technischer Überwachungsverein

TÜV Rheinland) con sifone da 50 mm

• Altezza costruttiva complessiva

con SCONA* solo 103 mm

KA 90 ULTRA PIATTO**

con copertura dello scarico smaltata

con copertura dello scarico cromata

• Altezza costruttiva solo 61 mm

incl. copertura dello scarico

• Allacciamento orizzontale

• Diametro dell’allacciamento 40 mm

• Non conforme alla norma DIN EN 274

(con sifone da 30mm)

• Altezza costruttiva complessiva

con SCONA* solo 83mm

*Disponibile in Svizzera solo presso una selezione di rivenditori
