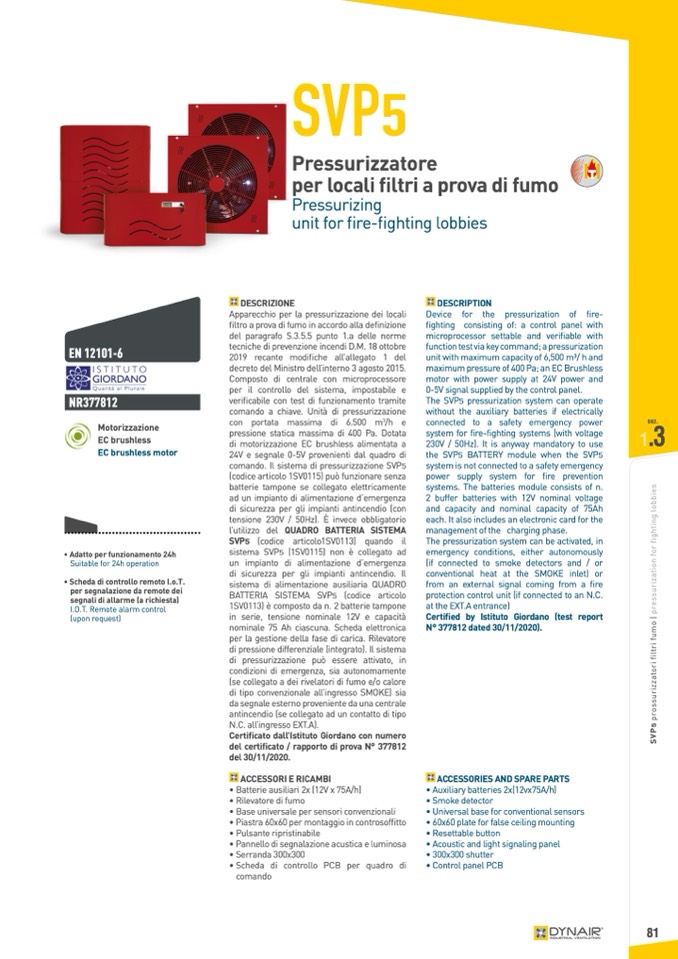

SVP5

Pressurizzatore

per locali filtri a prova di fumo

Pressurizing

unit for fire-fighting lobbies

EN 12101-6

NR377812

Motorizzazione

EC brushless

EC brushless motor

• Adatto per funzionamento 24h

Suitable for 24h operation

• Scheda di controllo remoto I.o.T.

per segnalazione da remote dei

segnali di allarme (a richiesta)

I.O.T. Remote alarm control

(upon request)

DESCRIZIONE

Apparecchio per la pressurizzazione dei locali

filtro a prova di fumo in accordo alla definizione

del paragrafo S.3.5.5 punto 1.a delle norme

tecniche di prevenzione incendi D.M. 18 ottobre

2019 recante modifiche all’allegato 1 del

decreto del Ministro dell’interno 3 agosto 2015.

Composto di centrale con microprocessore

per il controllo del sistema, impostabile e

verificabile con test di funzionamento tramite

comando a chiave. Unità di pressurizzazione

con portata massima di 6.500 m

3

/h e

pressione statica massima di 400 Pa. Dotata

di motorizzazione EC brushless alimentata a

24V e segnale 0-5V provenienti dal quadro di

comando. Il sistema di pressurizzazione SVP5

(codice articolo 1SV0115) può funzionare senza

batterie tampone se collegato elettricamente

ad un impianto di alimentazione d’emergenza

di sicurezza per gli impianti antincendio (con

tensione 230V / 50Hz). È invece obbligatorio

l’utilizzo del QUADRO BATTERIA SISTEMA

SVP5 (codice articolo1SV0113) quando il

sistema SVP5 (1SV0115) non è collegato ad

un impianto di alimentazione d’emergenza

di sicurezza per gli impianti antincendio. Il

sistema di alimentazione ausiliaria QUADRO

BATTERIA SISTEMA SVP5 (codice articolo

1SV0113) è composto da n. 2 batterie tampone

in serie, tensione nominale 12V e capacità

nominale 75 Ah ciascuna. Scheda elettronica

per la gestione della fase di carica. Rilevatore

di pressione differenziale (integrato). Il sistema

di pressurizzazione può essere attivato, in

condizioni di emergenza, sia autonomamente

(se collegato a dei rivelatori di fumo e/o calore

di tipo convenzionale all’ingresso SMOKE) sia

da segnale esterno proveniente da una centrale

antincendio (se collegato ad un contatto di tipo

N.C. all’ingresso EXT.A).

Certificato dall’Istituto Giordano con numero

del certificato / rapporto di prova N° 377812

del 30/11/2020.

ACCESSORI E RICAMBI

• Batterie ausiliari 2x (12V x 75A/h)

• Rilevatore di fumo

• Base universale per sensori convenzionali

• Piastra 60x60 per montaggio in controsoffitto

• Pulsante ripristinabile

• Pannello di segnalazione acustica e luminosa

• Serranda 300x300

•Scheda di controllo PCB per quadro di

comando

DESCRIPTION

Device for the pressurization of fire-

fighting consisting of: a control panel with

microprocessor settable and verifiable with

function test via key command; a pressurization

unit with maximum capacity of 6,500 m3/ h and

maximum pressure of 400 Pa; an EC Brushless

motor with power supply at 24V power and

0-5V signal supplied by the control panel.

The SVP5 pressurization system can operate

without the auxiliary batteries if electrically

connected to a safety emergency power

sez.

system for fire-fighting systems (with voltage

230V / 50Hz). It is anyway mandatory to use

1

.3

the SVP5 BATTERY module when the SVP5

system is not connected to a safety emergency

power supply system for fire prevention

systems. The batteries module consists of n.

2 buffer batteries with 12V nominal voltage

and capacity and nominal capacity of 75Ah

each. It also includes an electronic card for the

management of the charging phase.

The pressurization system can be activated, in

emergency conditions, either autonomously

(if connected to smoke detectors and / or

conventional heat at the SMOKE inlet) or

from an external signal coming from a fire

protection control unit (if connected to an N.C.

at the EXT.A entrance)

Certified by Istituto Giordano (test report

N° 377812 dated 30/11/2020).

ACCESSORIES AND SPARE PARTS

• Auxiliary batteries 2x(12vx75A/h)

• Smoke detector

• Universal base for conventional sensors

• 60x60 plate for false ceiling mounting

• Resettable button

• Acoustic and light signaling panel

• 300x300 shutter

• Control panel PCB
