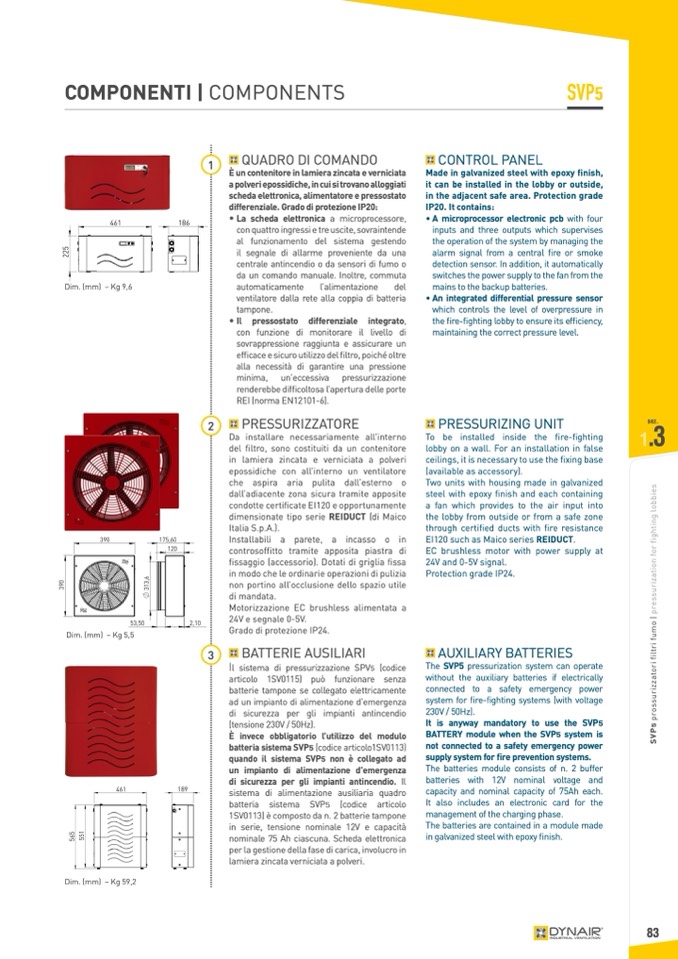

COMPONENTI | COMPONENTS

SVP5

Made in galvanized steel with epoxy finish,

it can be installed in the lobby or outside,

in the adjacent safe area. Protection grade

IP20. It contains:

• A microprocessor electronic pcb with four

inputs and three outputs which supervises

the operation of the system by managing the

alarm signal from a central fire or smoke

detection sensor. In addition, it automatically

switches the power supply to the fan from the

mains to the backup batteries.

• An integrated differential pressure sensor

which controls the level of overpressure in

the fire-fighting lobby to ensure its efficiency,

maintaining the correct pressure level.

PRESSURIZING UNIT

To be installed inside the fire-fighting

lobby on a wall. For an installation in false

ceilings, it is necessary to use the fixing base

(available as accessory).

Two units with housing made in galvanized

steel with epoxy finish and each containing

a fan which provides to the air input into

the lobby from outside or from a safe zone

through certified ducts with fire resistance

EI120 such as Maico series REIDUCT.

EC brushless motor with power supply at

24V and 0-5V signal.

Protection grade IP24.

AUXILIARY BATTERIES

The SVP5 pressurization system can operate

without the auxiliary batteries if electrically

connected to a safety emergency power

system for fire-fighting systems (with voltage

230V / 50Hz).

It is anyway mandatory to use the SVP5

BATTERY module when the SVP5 system is

not connected to a safety emergency power

supply system for fire prevention systems.

The batteries module consists of n. 2 buffer

batteries with 12V nominal voltage and

capacity and nominal capacity of 75Ah each.

It also includes an electronic card for the

management of the charging phase.

The batteries are contained in a module made

in galvanized steel with epoxy finish.

461

Dim. (mm) – Kg 9,6

186

390

175,60

120

Dim. (mm) – Kg 5,5

Quadro batteria

- Accessorio -

Dim. (mm) – Kg 59,2

461

189

53,50

2,10

1

QUADRO DI COMANDO

È un contenitore in lamiera zincata e verniciata

a polveri epossidiche, in cui si trovano alloggiati

scheda elettronica, alimentatore e pressostato

differenziale. Grado di protezione IP20:

• La scheda elettronica a microprocessore,

con quattro ingressi e tre uscite, sovraintende

al funzionamento del sistema gestendo

il segnale di allarme proveniente da una

centrale antincendio o da sensori di fumo o

da un comando manuale. Inoltre, commuta

automaticamente

l’alimentazione

del

ventilatore dalla rete alla coppia di batteria

tampone.

• Il pressostato differenziale integrato,

con funzione di monitorare il livello di

sovrappressione raggiunta e assicurare un

efficace e sicuro utilizzo del filtro, poiché oltre

alla necessità di garantire una pressione

minima, un’eccessiva pressurizzazione

renderebbe difficoltosa l’apertura delle porte

REI (norma EN12101-6).

PRESSURIZZATORE

Da installare necessariamente all’interno

del filtro, sono costituiti da un contenitore

in lamiera zincata e verniciata a polveri

epossidiche con all’interno un ventilatore

che aspira aria pulita dall’esterno o

dall’adiacente zona sicura tramite apposite

condotte certificate EI120 e opportunamente

dimensionate tipo serie REIDUCT (di Maico

Italia S.p.A.).

Installabili a parete, a incasso o in

controsoffitto tramite apposita piastra di

fissaggio (accessorio). Dotati di griglia fissa

in modo che le ordinarie operazioni di pulizia

non portino all’occlusione dello spazio utile

di mandata.

Motorizzazione EC brushless alimentata a

24V e segnale 0-5V.

Grado di protezione IP24.

BATTERIE AUSILIARI

Il sistema di pressurizzazione SPV5 (codice

articolo 1SV0115) può funzionare senza

batterie tampone se collegato elettricamente

ad un impianto di alimentazione d’emergenza

di sicurezza per gli impianti antincendio

(tensione 230V / 50Hz).

È invece obbligatorio l’utilizzo del modulo

batteria sistema SVP5 (codice articolo1SV0113)

quando il sistema SVP5 non è collegato ad

un impianto di alimentazione d’emergenza

di sicurezza per gli impianti antincendio. Il

sistema di alimentazione ausiliaria quadro

batteria sistema SVP5 (codice articolo

1SV0113) è composto da n. 2 batterie tampone

in serie, tensione nominale 12V e capacità

nominale 75 Ah ciascuna. Scheda elettronica

per la gestione della fase di carica, involucro in

lamiera zincata verniciata a polveri.

CONTROL PANEL

2

sez.

1

.3

3

5

6

5

5

5

1

S

V

P

5

p

r

o

s

s

u

r

i

z

z

a

t

o

r

i

f

i

l

t

r

i

f

u

m

o

|

p

r

e

s

s

u

r

i

z

a

t

i

o

n

f

o

r

f

i

g

h

t

i

n

g

l

o

b

b

i

e

s

3

9

0

2

2

5

3

1

3

,

6

83
