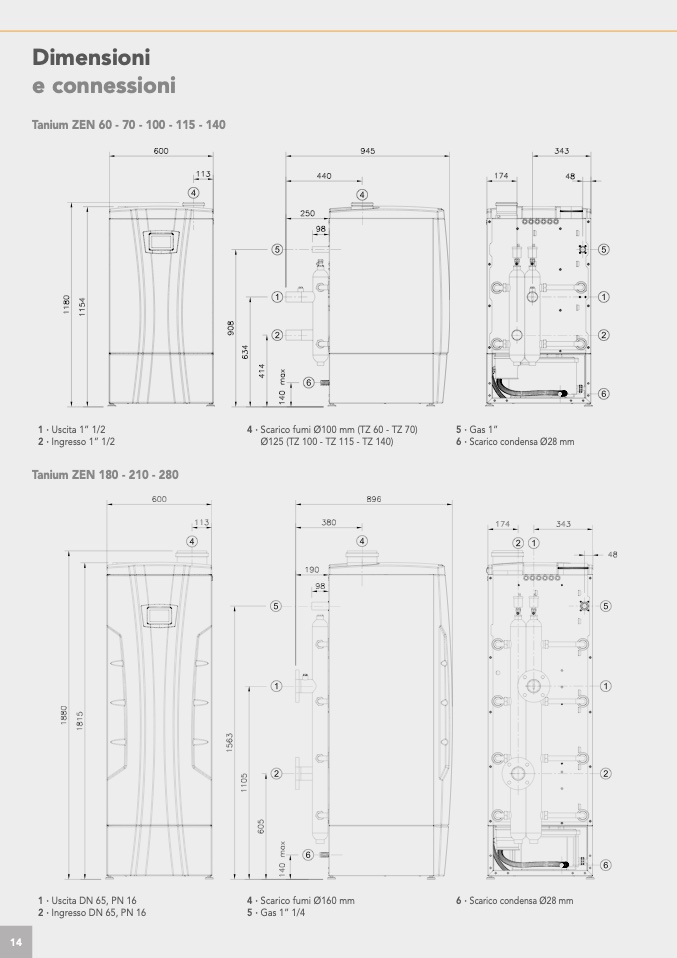

Dimensioni

e connessioni

Tanium ZEN 60 - 70 - 100 - 115 - 140

1

2

·

·

Uscita 1” 1/

2

Ingresso 1” 1/2

4 · Scarico fumi Ø100 mm (TZ 60 - TZ 70)

Ø125 (TZ 100 - TZ 115 - TZ 140)

Tanium ZEN 180 - 210 - 280

1

2

·

·

Uscita DN 65, PN 1

6

Ingresso DN 65, PN 16

4

5

·

·

Scarico fumi Ø160 m

m

Gas 1” 1/

4

14

5

6

·

·

Gas 1”

Scarico condensa Ø28 mm

6 · Scarico condensa Ø28 mm
