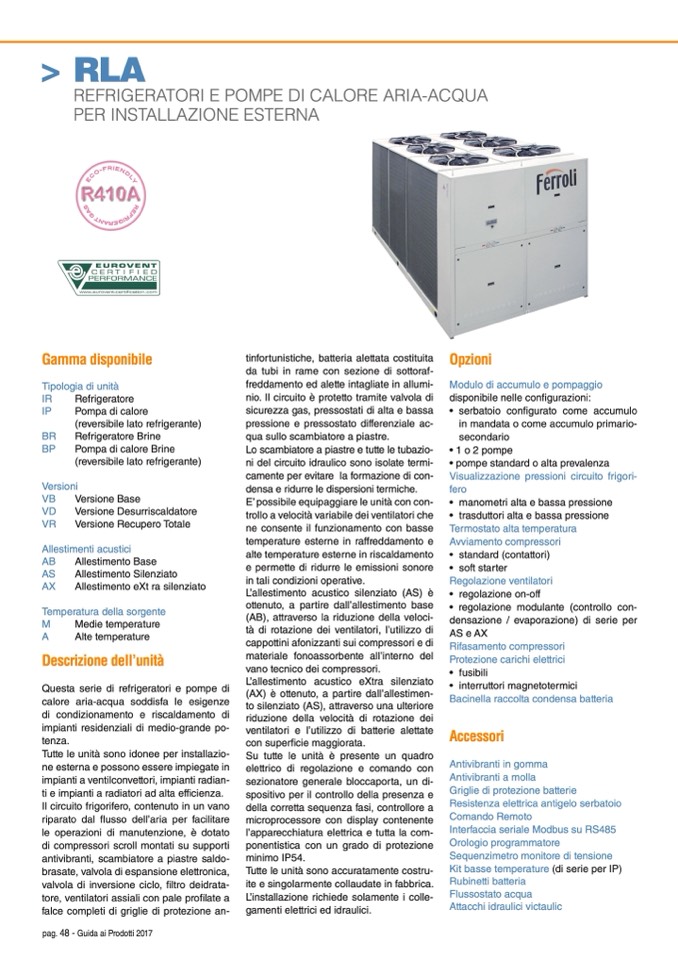

> RLA

REFRIGERATORI E POMPE DI CALORE ARIA-ACQUA

PER INSTALLAZIONE ESTERNA

Gamma disponibile

Tipologia di unità

IR

Refrigeratore

IP

Pompa di calore

(reversibile lato refrigerante)

BR

Refrigeratore Brine

BP

Pompa di calore Brine

(reversibile lato refrigerante)

Versioni

VB

Versione Base

VD

Versione Desurriscaldatore

VR

Versione Recupero Totale

Allestimenti acustici

AB

Allestimento Base

AS

Allestimento Silenziato

AX

Allestimento eXt ra silenziato

Temperatura della sorgente

M

Medie temperature

A

Alte temperature

Descrizione dell’unità

Questa serie di refrigeratori e pompe di

calore aria-acqua soddisfa le esigenze

di condizionamento e riscaldamento di

impianti residenziali di medio-grande po-

tenza.

Tutte le unità sono idonee per installazio-

ne esterna e possono essere impiegate in

impianti a ventilconvettori, impianti radian-

ti e impianti a radiatori ad alta efficienza.

Il circuito frigorifero, contenuto in un vano

riparato dal flusso dell’aria per facilitare

le operazioni di manutenzione, è dotato

di compressori scroll montati su supporti

antivibranti, scambiatore a piastre saldo-

brasate, valvola di espansione elettronica,

valvola di inversione ciclo, filtro deidrata-

tore, ventilatori assiali con pale profilate a

falce completi di griglie di protezione an-

pag. 48 - Guida ai Prodotti 2017

tinfortunistiche, batteria alettata costituita

da tubi in rame con sezione di sottoraf-

freddamento ed alette intagliate in allumi-

nio. Il circuito è protetto tramite valvola di

sicurezza gas, pressostati di alta e bassa

pressione e pressostato differenziale ac-

qua sullo scambiatore a piastre.

Lo scambiatore a piastre e tutte le tubazio-

ni del circuito idraulico sono isolate termi-

camente per evitare la formazione di con-

densa e ridurre le dispersioni termiche.

E’ possibile equipaggiare le unità con con-

trollo a velocità variabile dei ventilatori che

ne consente il funzionamento con basse

temperature esterne in raffreddamento e

alte temperature esterne in riscaldamento

e permette di ridurre le emissioni sonore

in tali condizioni operative.

L’allestimento acustico silenziato (AS) è

ottenuto, a partire dall’allestimento base

(AB), attraverso la riduzione della veloci-

tà di rotazione dei ventilatori, l’utilizzo di

cappottini afonizzanti sui compressori e di

materiale fonoassorbente all’interno del

vano tecnico dei compressori.

L’allestimento acustico eXtra silenziato

(AX) è ottenuto, a partire dall’allestimen-

to silenziato (AS), attraverso una ulteriore

riduzione della velocità di rotazione dei

ventilatori e l’utilizzo di batterie alettate

con superficie maggiorata.

Su tutte le unità è presente un quadro

elettrico di regolazione e comando con

sezionatore generale bloccaporta, un di-

spositivo per il controllo della presenza e

della corretta sequenza fasi, controllore a

microprocessore con display contenente

l’apparecchiatura elettrica e tutta la com-

ponentistica con un grado di protezione

minimo IP54.

Tutte le unità sono accuratamente costru-

ite e singolarmente collaudate in fabbrica.

L’installazione richiede solamente i colle-

gamenti elettrici ed idraulici.

Opzioni

Modulo di accumulo e pompaggio

disponibile nelle configurazioni:

• serbatoio configurato come accumulo

in mandata o come accumulo primario-

secondario

• 1 o 2 pompe

• pompe standard o alta prevalenza

Visualizzazione pressioni circuito frigori-

fero

• manometri alta e bassa pressione

• trasduttori alta e bassa pressione

Termostato alta temperatura

Avviamento compressori

• standard (contattori)

• soft starter

Regolazione ventilatori

• regolazione on-off

• regolazione modulante (controllo con-

densazione / evaporazione) di serie per

AS e AX

Rifasamento compressori

Protezione carichi elettrici

• fusibili

• interruttori magnetotermici

Bacinella raccolta condensa batteria

Accessori

Antivibranti in gomma

Antivibranti a molla

Griglie di protezione batterie

Resistenza elettrica antigelo serbatoio

Comando Remoto

Interfaccia seriale Modbus su RS485

Orologio programmatore

Sequenzimetro monitore di tensione

Kit basse temperature (di serie per IP)

Rubinetti batteria

Flussostato acqua

Attacchi idraulici victaulic

Cod. BTP00466

Rev. 04

Data: 22/01/2014
