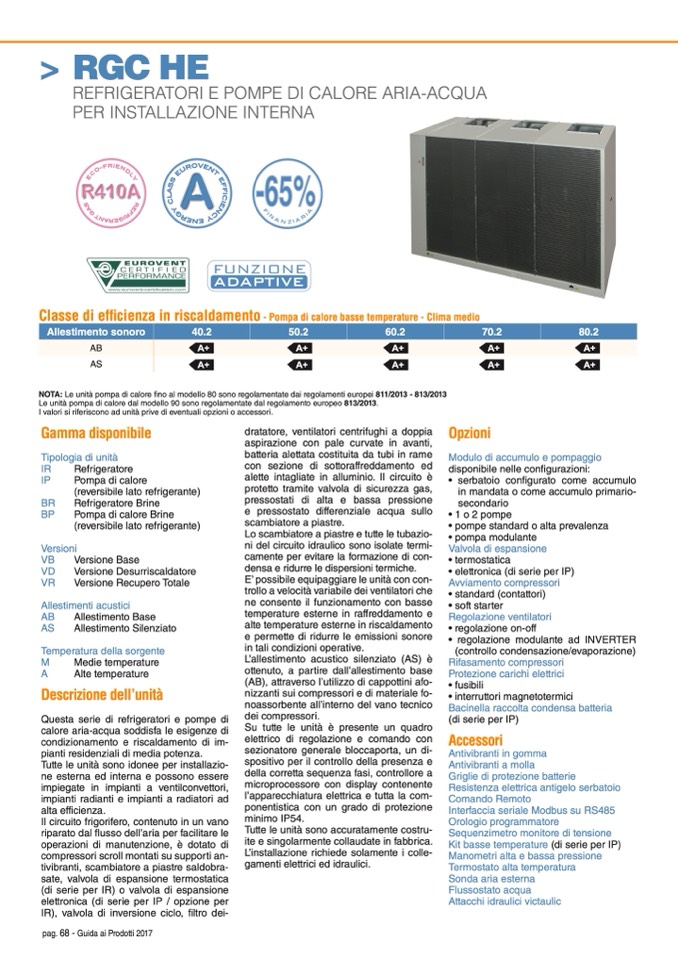

> RGC HE

REFRIGERATORI E POMPE DI CALORE ARIA-ACQUA

PER INSTALLAZIONE INTERNA

Classe di efficienza in riscaldamento

- Pompa di calore basse temperature - Clima medio

AS

A+

A+

A+

A+

A+

Allestimento sonoro 40.2

50.2 60.2 70.2 80.2

AB

A+

A+

A+

A+

A+

NOTA: Le unità pompa di calore fino al modello 80 sono regolamentate dai regolamenti europei 811/2013 - 813/2013

Le unità pompa di calore dal modello 90 sono regolamentate dal regolamento europeo 813/2013.

I valori si riferiscono ad unit

à prive di eventuali opzioni o accessori.

Gamma disponibile

Tipologia di unità

IR

Refrigeratore

IP

Pompa di calore

(reversibile lato refrigerante)

BR

Refrigeratore Brine

BP

Pompa di calore Brine

(reversibile lato refrigerante)

Versioni

VB

Versione Base

VD

Versione Desurriscaldatore

VR

Versione Recupero Totale

Allestimenti acustici

AB

Allestimento Base

AS

Allestimento Silenziato

Temperatura della sorgente

M

Medie temperature

A

Alte temperature

Descrizione dell’unità

Questa serie di refrigeratori e pompe di

calore aria-acqua soddisfa le esigenze di

condizionamento e riscaldamento di im-

pianti residenziali di media potenza.

Tutte le unità sono idonee per installazio-

ne esterna ed interna e possono essere

impiegate in impianti a ventilconvettori,

impianti radianti e impianti a radiatori ad

alta efficienza.

Il circuito frigorifero, contenuto in un vano

riparato dal flusso dell’aria per facilitare le

operazioni di manutenzione, è dotato di

compressori scroll montati su supporti an-

tivibranti, scambiatore a piastre saldobra-

sate, valvola di espansione termostatica

(di serie per IR) o valvola di espansione

elettronica (di serie per IP / opzione per

IR), valvola di inversione ciclo, filtro dei-

dratatore, ventilatori centrifughi a doppia

aspirazione con pale curvate in avanti,

batteria alettata costituita da tubi in rame

con sezione di sottoraffreddamento ed

alette intagliate in alluminio. Il circuito è

protetto tramite valvola di sicurezza gas,

pressostati di alta e bassa pressione

e pressostato differenziale acqua sullo

scambiatore a piastre.

Lo scambiatore a piastre e tutte le tubazio-

ni del circuito idraulico sono isolate termi-

camente per evitare la formazione di con-

densa e ridurre le dispersioni termiche.

E’ possibile equipaggiare le unità con con-

trollo a velocità variabile dei ventilatori che

ne consente il funzionamento con basse

temperature esterne in raffreddamento e

alte temperature esterne in riscaldamento

e permette di ridurre le emissioni sonore

in tali condizioni operative.

L’allestimento acustico silenziato (AS) è

ottenuto, a partire dall’allestimento base

(AB), attraverso l’utilizzo di cappottini afo-

nizzanti sui compressori e di materiale fo-

noassorbente all’interno del vano tecnico

dei compressori.

Su tutte le unità è presente un quadro

elettrico di regolazione e comando con

sezionatore generale bloccaporta, un di-

spositivo per il controllo della presenza e

della corretta sequenza fasi, controllore a

microprocessore con display contenente

l’apparecchiatura elettrica e tutta la com-

ponentistica con un grado di protezione

minimo IP54.

Tutte le unità sono accuratamente costru-

ite e singolarmente collaudate in fabbrica.

L’installazione richiede solamente i colle-

gamenti elettrici ed idraulici.

Opzioni

Modulo di accumulo e pompaggio

disponibile nelle configurazioni:

• serbatoio configurato come accumulo

in mandata o come accumulo primario-

secondario

• 1 o 2 pompe

• pompe standard o alta prevalenza

• pompa modulante

Valvola di espansione

• termostatica

• elettronica (di serie per IP)

Avviamento compressori

• standard (contattori)

• soft starter

Regolazione ventilatori

• regolazione on-off

• regolazione modulante ad INVERTER

(controllo condensazione/evaporazione)

Rifasamento compressori

Protezione carichi elettrici

• fusibili

• interruttori magnetotermici

Bacinella raccolta condensa batteria

(di serie per IP)

Accessori

Antivibranti in gomma

Antivibranti a molla

Griglie di protezione batterie

Resistenza elettrica antigelo serbatoio

Comando Remoto

Interfaccia seriale Modbus su RS485

Orologio programmatore

Sequenzimetro monitore di tensione

Kit basse temperature (di serie per IP)

Manometri alta e bassa pressione

Termostato alta temperatura

Sonda aria esterna

Flussostato acqua

Attacchi idraulici victaulic
