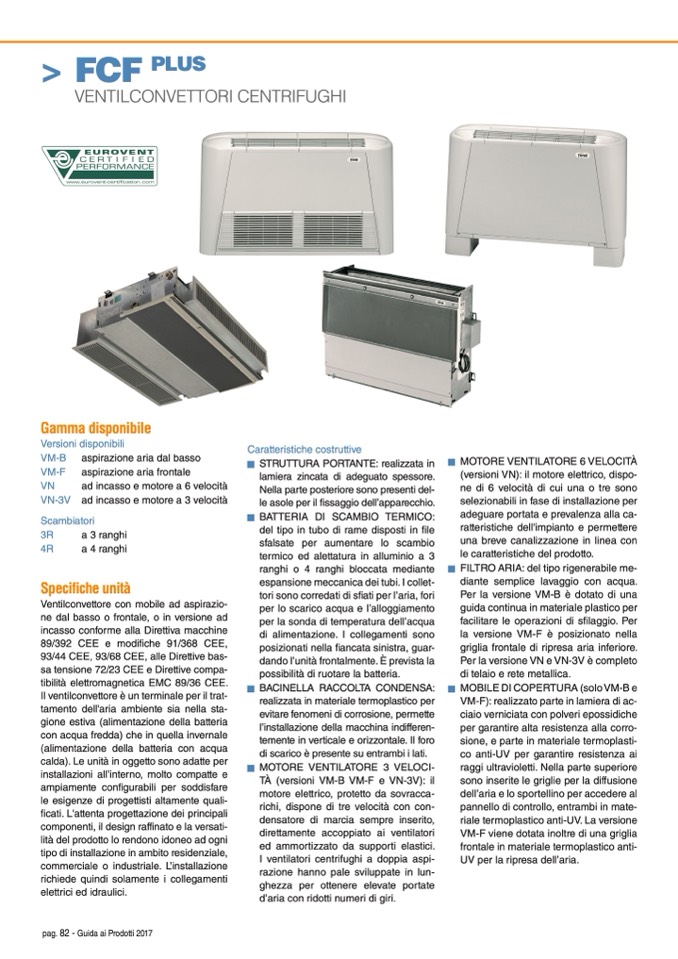

> FCF

PLUS

VENTILCONVETTORI CENTRIFUGHI

Gamma disponibile

Versioni disponibili

VM-B aspirazione aria dal basso

VM-F

aspirazione aria frontale

VN

ad incasso e motore a 6 velocità

VN-3V ad incasso e motore a 3 velocità

Scambiatori

3R

a 3 ranghi

4R

a 4 ranghi

Specifiche unità

Ventilconvettore con mobile ad aspirazio-

ne dal basso o frontale, o in versione ad

incasso conforme alla Direttiva macchine

89/392 CEE e modifiche 91/368 CEE,

93/44 CEE, 93/68 CEE, alle Direttive bas-

sa tensione 72/23 CEE e Direttive compa-

tibilità elettromagnetica EMC 89/36 CEE.

Il ventilconvettore è un terminale per il trat-

tamento dell'aria ambiente sia nella sta-

gione estiva (alimentazione della batteria

con acqua fredda) che in quella invernale

(alimentazione della batteria con acqua

calda). Le unità in oggetto sono adatte per

installazioni all’interno, molto compatte e

ampiamente configurabili per soddisfare

le esigenze di progettisti altamente quali-

ficati. L'attenta progettazione dei principali

componenti, il design raffinato e la versati-

lità del prodotto lo rendono idoneo ad ogni

tipo di installazione in ambito residenziale,

commerciale o industriale. L’installazione

richiede quindi solamente i collegamenti

elettrici ed idraulici.

Caratteristiche costruttive

■ MOTORE VENTILATORE 6 VELOCITÀ

(versioni VN): il motore elettrico, dispo-

ne di 6 velocità di cui una o tre sono

selezionabili in fase di installazione per

adeguare portata e prevalenza alla ca-

ratteristiche dell'impianto e permettere

una breve canalizzazione in linea con

le caratteristiche del prodotto.

■ FILTRO ARIA: del tipo rigenerabile me-

diante semplice lavaggio con acqua.

Per la versione VM-B è dotato di una

guida continua in materiale plastico per

facilitare le operazioni di sfilaggio. Per

la versione VM-F è posizionato nella

griglia frontale di ripresa aria inferiore.

Per la versione VN e VN-3V è completo

di telaio e rete metallica.

■ MOBILE DI COPERTURA (solo VM-B e

VM-F): realizzato parte in lamiera di ac-

ciaio verniciata con polveri epossidiche

per garantire alta resistenza alla corro-

sione, e parte in materiale termoplasti-

co anti-UV per garantire resistenza ai

raggi ultravioletti. Nella parte superiore

sono inserite le griglie per la diffusione

dell’aria e lo sportellino per accedere al

pannello di controllo, entrambi in mate-

riale termoplastico anti-UV. La versione

VM-F viene dotata inoltre di una griglia

frontale in materiale termoplastico anti-

UV per la ripresa dell’aria.

■

■

STRUTTURA PORTANTE: realizzata in

lamiera zincata di adeguato spessore.

Nella parte posteriore sono presenti del-

le asole per il fissaggio dell’apparecchio.

BATTERIA DI SCAMBIO TERMICO:

del tipo in tubo di rame disposti in file

sfalsate per aumentare lo scambio

termico ed alettatura in alluminio a 3

ranghi o 4 ranghi bloccata mediante

espansione meccanica dei tubi. I collet-

tori sono corredati di sfiati per l’aria, fori

per lo scarico acqua e l’alloggiamento

per la sonda di temperatura dell’acqua

di alimentazione. I collegamenti sono

posizionati nella fiancata sinistra, guar-

dando l’unità frontalmente. È prevista la

possibilità di ruotare la batteria.

BACINELLA RACCOLTA CONDENSA:

realizzata in materiale termoplastico per

evitare fenomeni di corrosione, permette

l’installazione della macchina indifferen-

temente in verticale e orizzontale. Il foro

di scarico è presente su entrambi i lati.

MOTORE VENTILATORE 3 VELOCI-

TÀ (versioni VM-B VM-F e VN-3V): il

motore elettrico, protetto da sovracca-

richi, dispone di tre velocità con con-

densatore di marcia sempre inserito,

direttamente accoppiato ai ventilatori

ed ammortizzato da supporti elastici.

I ventilatori centrifughi a doppia aspi-

razione hanno pale sviluppate in lun-

ghezza per ottenere elevate portate

d’aria con ridotti numeri di giri.

■

■

pag. 82 - Guida ai Prodotti 2017
