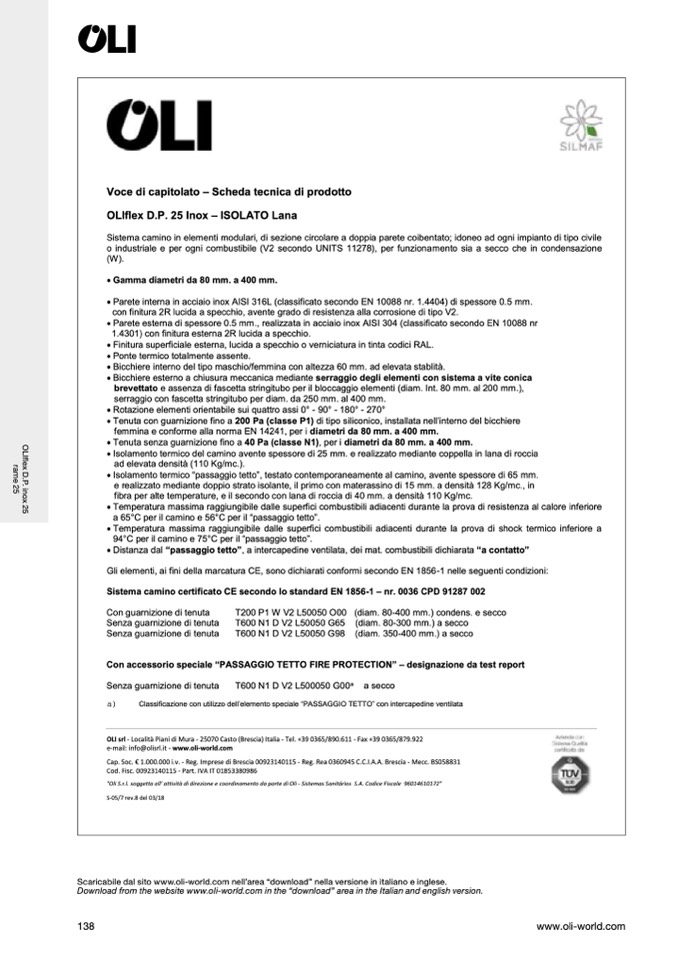

Voce di capitolato – Scheda tecnica di prodotto
OLIflex D.P. 25 Inox – ISOLATO Lana
Sistema camino in elementi modulari, di sezione circolare a doppia parete coibentato; idoneo ad ogni impianto di tipo civile
o industriale e per ogni combustibile (V2 secondo UNITS 11278), per funzionamento sia a secco che in condensazione
(W).
Gamma diametri da 80 mm. a 400 mm.
Parete interna in acciaio inox AISI 316L (classificato secondo EN 10088 nr. 1.4404) di spessore 0.5 mm.
con finitura 2R lucida a specchio, avente grado di resistenza alla corrosione di tipo V2.
Parete esterna di spessore 0.5 mm., realizzata in acciaio inox AISI 304 (classificato secondo EN 10088 nr
1.4301) con finitura esterna 2R lucida a specchio.
Finitura superficiale esterna, lucida a specchio o verniciatura in tinta codici RAL.
Ponte termico totalmente assente.
Bicchiere interno del tipo maschio/femmina con altezza 60 mm. ad elevata stablità.
Bicchiere esterno a chiusura meccanica mediante serraggio degli elementi con sistema a vite conica
brevettato e assenza di fascetta stringitubo per il bloccaggio elementi (diam. Int. 80 mm. al 200 mm.),
serraggio con fascetta stringitubo per diam. da 250 mm. al 400 mm.
Rotazione elementi orientabile sui quattro assi 0° - 90° - 180° - 270°
Tenuta con guarnizione fino a 200 Pa (classe P1) di tipo siliconico, installata nell’interno del bicchiere
femmina e conforme alla norma EN 14241, per i diametri da 80 mm. a 400 mm.
Tenuta senza guarnizione fino a 40 Pa (classe N1), per i diametri da 80 mm. a 400 mm.
Isolamento termico del camino avente spessore di 25 mm. e realizzato mediante coppella in lana di roccia
ad elevata densità (110 Kg/mc.).
Isolamento termico “passaggio tetto”, testato contemporaneamente al camino, avente spessore di 65 mm.
e realizzato mediante doppio strato isolante, il primo con materassino di 15 mm. a densità 128 Kg/mc., in
fibra per alte temperature, e il secondo con lana di roccia di 40 mm. a densità 110 Kg/mc.
Temperatura massima raggiungibile dalle superfici combustibili adiacenti durante la prova di resistenza al calore inferiore
a 65°C per il camino e 56°C per il “passaggio tetto”.
Temperatura massima raggiungibile dalle superfici combustibili adiacenti durante la prova di shock termico inferiore a
94°C per il camino e 75°C per il “passaggio tetto”.
Distanza dal “passaggio tetto”, a intercapedine ventilata, dei mat. combustibili dichiarata “a contatto”
Gli elementi, ai fini della marcatura CE, sono dichiarati conformi secondo EN 1856-1 nelle seguenti condizioni:
Sistema camino certificato CE secondo lo standard EN 1856-1 – nr. 0036 CPD 91287 002
Con guarnizione di tenuta
Senza guarnizione di tenuta
Senza guarnizione di tenuta
T200 P1 W V2 L50050 O00
T600 N1 D V2 L50050 G65
T600 N1 D V2 L50050 G98
(diam. 80-400 mm.) condens. e secco
(diam. 80-300 mm.) a secco
(diam. 350-400 mm.) a secco
Con accessorio speciale “PASSAGGIO TETTO FIRE PROTECTION” – designazione da test report
Senza guarnizione di tenuta
T600 N1 D V2 L500050 G00
a
a secco
Classificazione con utilizzo dell’elemento speciale “PASSAGGIO TETTO” con intercapedine ventilata
