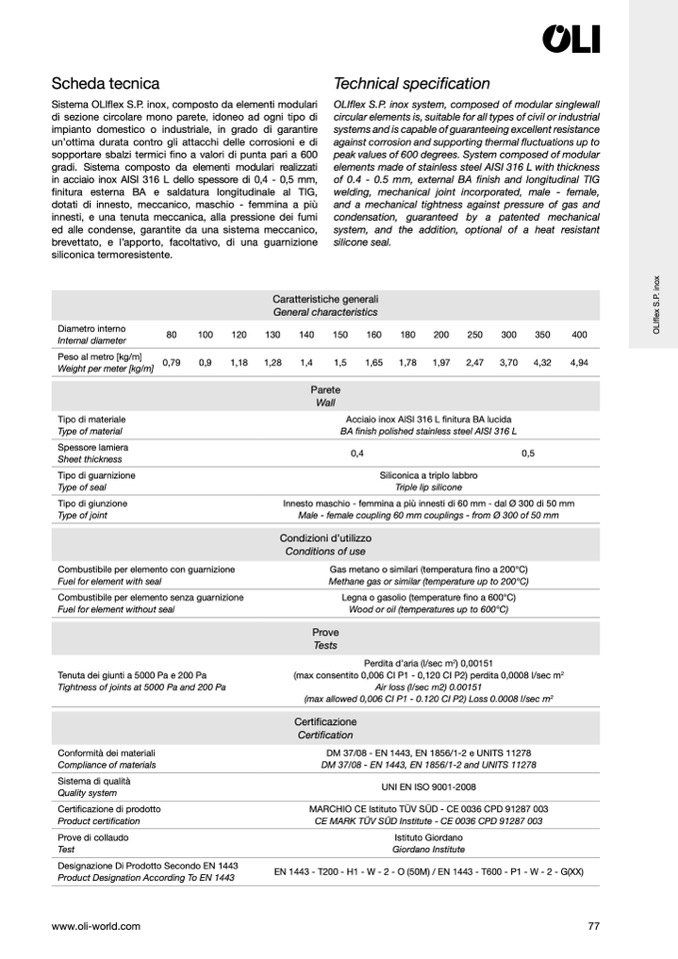

Scheda tecnica

Sistema OLIflex S.P. inox, composto da elementi modulari

di sezione circolare mono parete, idoneo ad ogni tipo di

impianto domestico o industriale, in grado di garantire

un’ottima durata contro gli attacchi delle corrosioni e di

sopportare sbalzi termici fino a valori di punta pari a 600

gradi. Sistema composto da elementi modulari realizzati

in acciaio inox AISI 316 L dello spessore di 0,4 - 0,5 mm,

finitura esterna BA e saldatura longitudinale al TIG,

dotati di innesto, meccanico, maschio - femmina a più

innesti, e una tenuta meccanica, alla pressione dei fumi

ed alle condense, garantite da una sistema meccanico,

brevettato, e l’apporto, facoltativo, di una guarnizione

siliconica termoresistente.

Technical specification

OLIflex S.P. inox system, composed of modular singlewall

circular elements is, suitable for all types of civil or industrial

systems and is capable of guaranteeing excellent resistance

against corrosion and supporting thermal fluctuations up to

peak values of 600 degrees. System composed of modular

elements made of stainless steel AISI 316 L with thickness

of 0.4 - 0.5 mm, external BA finish and longitudinal TIG

welding, mechanical joint incorporated, male - female,

and a mechanical tightness against pressure of gas and

condensation, guaranteed by a patented mechanical

system, and the addition, optional of a heat resistant

silicone seal.

Diametro interno

Internal diameter

Peso al metro [kg/m]

Weight per meter [kg/m]

Tipo di materiale

Type of material

Spessore lamiera

Sheet thickness

Tipo di guarnizione

Type of seal

Tipo di giunzione

Type of joint

80

100

120

130

140

150

160

180

200

250

300

350

400

Caratteristiche generali

General characteristics

0,79

0,9

1,18

1,28

1,4

1,5

1,65

1,78

1,97

2,47

3,70

4,32

4,94

Acciaio inox AISI 316 L finitura BA lucida

BA finish polished stainless steel AISI 316 L

0,4

0,5

Siliconica a triplo labbro

Triple lip silicone

Parete

Wall

Combustibile per elemento con guarnizione

Fuel for element with seal

Combustibile per elemento senza guarnizione

Fuel for element without seal

Tenuta dei giunti a 5000 Pa e 200 Pa

Tightness of joints at 5000 Pa and 200 Pa

Conformità dei materiali

Compliance of materials

Sistema di qualità

Quality system

Certificazione di prodotto

Product certification

Prove di collaudo

Test

Designazione Di Prodotto Secondo EN 1443

Product Designation According To EN 1443

Innesto maschio - femmina a più innesti di 60 mm - dal Ø 300 di 50 mm

Male - female coupling 60 mm couplings - from Ø 300 of 50 mm

Gas metano o similari (temperatura fino a 200°C)

Methane gas or similar (temperature up to 200°C)

Legna o gasolio (temperature fino a 600°C)

Wood or oil (temperatures up to 600°C)

Perdita d’aria (l/sec m

2

) 0,00151

(max consentito 0,006 CI P1 - 0,120 CI P2) perdita 0,0008 l/sec m

2

Air loss (l/sec m2) 0.00151

(max allowed 0,006 CI P1 - 0.120 CI P2) Loss 0.0008 l/sec m

2

DM 37/08 - EN 1443, EN 1856/1-2 e UNITS 11278

DM 37/08 - EN 1443, EN 1856/1-2 and UNITS 11278

UNI EN ISO 9001-2008

MARCHIO CE Istituto TÜV SÜD - CE 0036 CPD 91287 003

CE MARK TÜV SÜD Institute - CE 0036 CPD 91287 003

Istituto Giordano

Giordano Institute

Condizioni d’utilizzo

Conditions of use

Prove

Tests

Certificazione

Certification

EN 1443 - T200 - H1 - W - 2 - O (50M) / EN 1443 - T600 - P1 - W - 2 - G(XX)

www.oli-world.com

77
