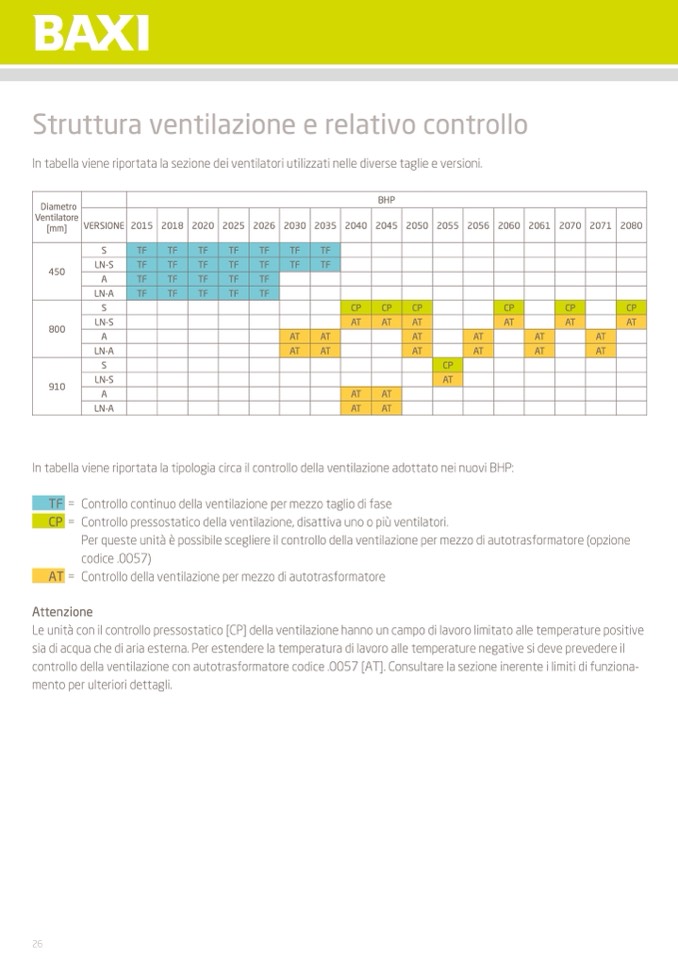

Struttura ventilazione e relativo controllo

In tabella viene riportata la sezione dei ventilatori utilizzati nelle diverse taglie e versioni.

Diametro

Ventilatore

[mm]

450

800

910

BHP

VERSIONE

S

LN-S

A

2015

TF

TF

TF

2018

TF

TF

TF

2020

TF

TF

TF

2025

TF

TF

TF

2026

TF

TF

TF

2030

TF

TF

2035

TF

TF

2040 2045 2050 2055

2056 2060 2061 2070

2071 2080

LN-A

S

LN-S

A

TF

TF TF TF TF

AT

AT

CP

AT

CP

AT

CP

AT

AT

AT

CP

AT

AT

CP

AT

AT

CP

AT

LN-A

S

AT

AT

AT

CP

AT

AT

AT

LN-S

A

LN-A

AT

AT

AT

AT

AT

In tabella viene riportata la tipologia circa il controllo della ventilazione adottato nei nuovi BHP:

= Controllo continuo della ventilazione per mezzo taglio di fase

= Controllo pressostatico della ventilazione, disattiva uno o più ventilatori.

Per queste unità è possibile scegliere il controllo della ventilazione per mezzo di autotrasformatore (opzione

codice .0057)

AT = Controllo della ventilazione per mezzo di autotrasformatore

Attenzione

Le unità con il controllo pressostatico [CP] della ventilazione hanno un campo di lavoro limitato alle temperature positive

sia di acqua che di aria esterna. Per estendere la temperatura di lavoro alle temperature negative si deve prevedere il

controllo della ventilazione con autotrasformatore codice .0057 [AT]. Consultare la sezione inerente i limiti di funziona-

mento per ulteriori dettagli.

TF

CP
