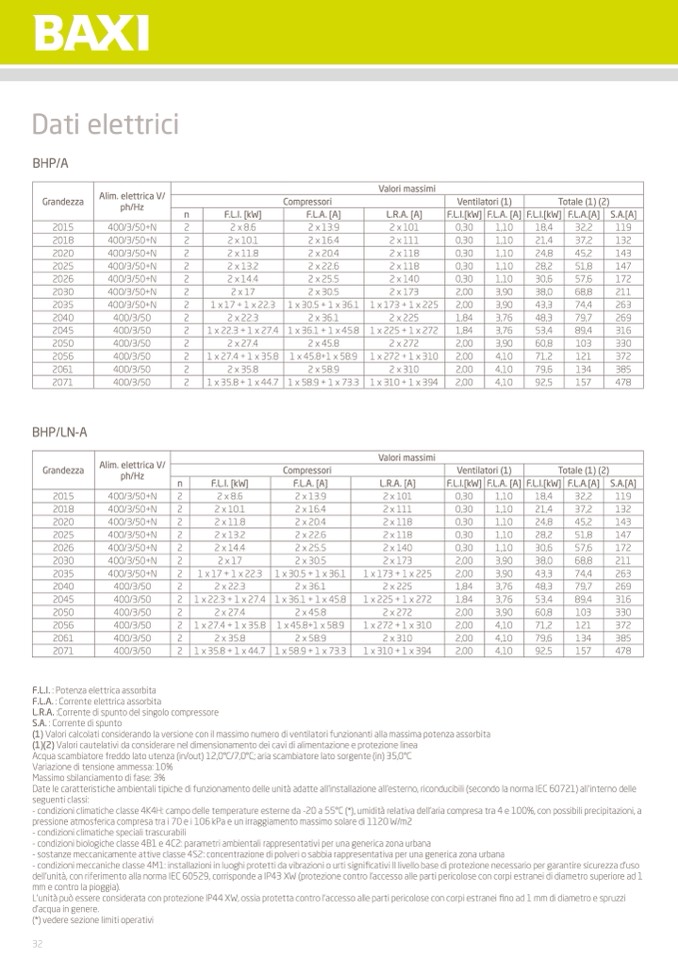

Dati elettrici
BHP/A
Grandezza
Alim. elettrica V/
ph/Hz
Valori massimi
Compressori Ventilatori (1) Totale (1) (2)
n
F.L.I. [kW] F.L.A. [A]
L.R.A. [A] F.L.I.[kW] F.L.A. [A]
F.L.I.[kW] F.L.A.[A] S.A.[A]
2015
400/3/50+N 2
2 x 8.6 2 x 13.9
2 x 101
0,30 1,10
18,4 32,2 119
2018
400/3/50+N 2
2 x 10.1 2 x 16.4
2 x 111
0,30 1,10
21,4 37,2 132
2020
400/3/50+N 2
2 x 11.8 2 x 20.4
2 x 118
0,30 1,10
24,8 45,2 143
2025
400/3/50+N 2
2 x 13.2 2 x 22.6
2 x 118
0,30 1,10
28,2 51,8 147
2026
400/3/50+N 2
2 x 14.4 2 x 25.5
2 x 140
0,30 1,10
30,6 57,6 172
2030
400/3/50+N 2
2 x 17 2 x 30.5
2 x 173
2,00 3,90
38,0 68,8 211
2035
400/3/50+N 2
1 x 17 + 1 x 22.3 1 x 30.5 + 1 x 36.1
1 x 173 + 1 x 225
2,00 3,90
43,3 74,4 263
2040
400/3/50 2
2 x 22.3 2 x 36.1
2 x 225
1,84 3,76
48,3 79,7 269
2045
400/3/50 2
1 x 22.3 + 1 x 27.4 1 x 36.1 + 1 x 45.8
1 x 225 + 1 x 272
1,84 3,76
53,4 89,4 316
2050
400/3/50 2
2 x 27.4 2 x 45.8
2 x 272
2,00 3,90
60,8 103 330
2056
400/3/50 2
1 x 27.4 + 1 x 35.8 1 x 45.8+1 x 58.9
1 x 272 + 1 x 310
2,00 4,10
71,2 121 372
2061
400/3/50 2
2 x 35.8 2 x 58.9
2 x 310
2,00 4,10
79,6 134 385
2071
400/3/50 2
1 x 35.8 + 1 x 44.7 1 x 58.9 + 1 x 73.3
1 x 310 + 1 x 394
2,00 4,10
92,5 157 478
BHP/LN-A
Grandezza
Alim. elettrica V/
ph/Hz
Valori massimi
Compressori Ventilatori (1) Totale (1) (2)
n F.L.I. [kW] F.L.A. [A]
L.R.A. [A] F.L.I.[kW]
F.L.A. [A] F.L.I.[kW] F.L.A.[A] S.A.[A]
2015
400/3/50+N 2 2 x 8.6 2 x 13.9
2 x 101 0,30
1,10 18,4 32,2 119
2018
400/3/50+N 2 2 x 10.1 2 x 16.4
2 x 111 0,30
1,10 21,4 37,2 132
2020
400/3/50+N 2 2 x 11.8 2 x 20.4
2 x 118 0,30
1,10 24,8 45,2 143
2025
400/3/50+N 2 2 x 13.2 2 x 22.6
2 x 118 0,30
1,10 28,2 51,8 147
2026
400/3/50+N 2 2 x 14.4 2 x 25.5
2 x 140 0,30
1,10 30,6 57,6 172
2030
400/3/50+N 2 2 x 17 2 x 30.5
2 x 173 2,00
3,90 38,0 68,8 211
2035
400/3/50+N 2 1 x 17 + 1 x 22.3 1 x 30.5 + 1 x 36.1
1 x 173 + 1 x 225 2,00
3,90 43,3 74,4 263
2040
400/3/50 2 2 x 22.3 2 x 36.1
2 x 225 1,84
3,76 48,3 79,7 269
2045
400/3/50 2 1 x 22.3 + 1 x 27.4 1 x 36.1 + 1 x 45.8
1 x 225 + 1 x 272 1,84
3,76 53,4 89,4 316
2050
400/3/50 2 2 x 27.4 2 x 45.8
2 x 272 2,00
3,90 60,8 103 330
2056
400/3/50 2 1 x 27.4 + 1 x 35.8 1 x 45.8+1 x 58.9
1 x 272 + 1 x 310 2,00
4,10 71,2 121 372
2061
400/3/50 2 2 x 35.8 2 x 58.9
2 x 310 2,00
4,10 79,6 134 385
2071
400/3/50 2 1 x 35.8 + 1 x 44.7 1 x 58.9 + 1 x 73.3
1 x 310 + 1 x 394 2,00
4,10 92,5 157 478
F.L.I. : Potenza elettrica assorbita
F.L.A. : Corrente elettrica assorbita
L.R.A. :Corrente di spunto del singolo compressore
S.A. : Corrente di spunto
(1) Valori calcolati considerando la versione con il massimo numero di ventilatori funzionanti alla massima potenza assorbita
(1)(2) Valori cautelativi da considerare nel dimensionamento dei cavi di alimentazione e protezione linea
Acqua scambiatore freddo lato utenza (in/out) 12,0°C/7,0°C; aria scambiatore lato sorgente (in) 35,0°C
Variazione di tensione ammessa: 10%
Massimo sbilanciamento di fase: 3%
Date le caratteristiche ambientali tipiche di funzionamento delle unità adatte all’installazione all’esterno, riconducibili (secondo la norma IEC 60721) all’interno delle
seguenti classi:
- condizioni climatiche classe 4K4H: campo delle temperature esterne da -20 a 55°C (*), umidità relativa dell’aria compresa tra 4 e 100%, con possibili precipitazioni, a
pressione atmosferica compresa tra i 70 e i 106 kPa e un irraggiamento massimo solare di 1120 W/m2
- condizioni climatiche speciali trascurabili
- condizioni biologiche classe 4B1 e 4C2: parametri ambientali rappresentativi per una generica zona urbana
- sostanze meccanicamente attive classe 4S2: concentrazione di polveri o sabbia rappresentativa per una generica zona urbana
- condizioni meccaniche classe 4M1: installazioni in luoghi protetti da vibrazioni o urti significativi Il livello base di protezione necessario per garantire sicurezza d’uso
dell’unità, con riferimento alla norma IEC 60529, corrisponde a IP43 XW (protezione contro l’accesso alle parti pericolose con corpi estranei di diametro superiore ad 1
mm e contro la pioggia).
L’unità può essere considerata con protezione IP44 XW, ossia protetta contro l’accesso alle parti pericolose con corpi estranei fino ad 1 mm di diametro e spruzzi
d’acqua in genere.
(*) vedere sezione limiti operativi
