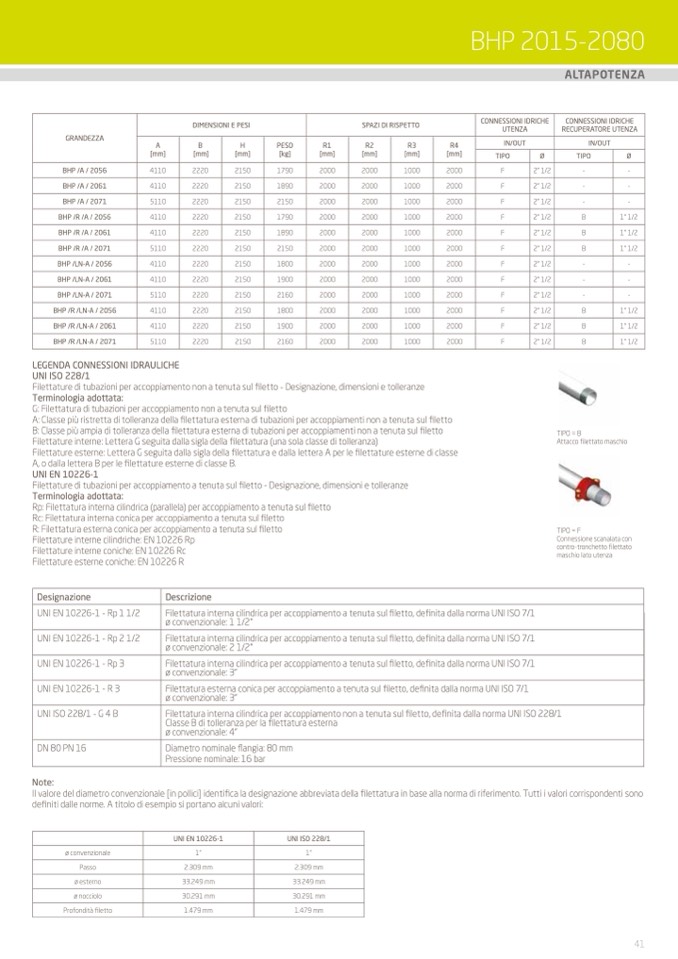

BHP 2015-2080

ALTAPOTENZA

GRANDEZZA

DIMENSIONI E PESI

SPAZI DI RISPETTO

CONNESSIONI IDRICHE

UTENZA

CONNESSIONI IDRICHE

RECUPERATORE UTENZA

A

[mm]

B

[mm]

H

[mm]

PESO

[kg]

R1

[mm]

R2

[mm]

R3

[mm]

R4

[mm]

IN/OUT IN/OUT

TIPO

Ø

TIPO

Ø

BHP /A / 2056 4110 2220 2150 1790 2000 2000 1000 2000

F 2” 1/2

- -

BHP /A / 2061 4110 2220 2150 1890 2000 2000 1000 2000

F 2” 1/2

- -

BHP /A / 2071 5110 2220 2150 2150 2000 2000 1000 2000

F 2” 1/2

- -

BHP /R /A / 2056 4110 2220 2150 1790 2000 2000 1000 2000

F 2” 1/2

B 1" 1/2

BHP /R /A / 2061 4110 2220 2150 1890 2000 2000 1000 2000

F 2” 1/2

B 1" 1/2

BHP /R /A / 2071 5110 2220 2150 2150 2000 2000 1000 2000

F 2” 1/2

B 1" 1/2

BHP /LN-A / 2056 4110 2220 2150 1800 2000 2000 1000 2000

F 2” 1/2

- -

BHP /LN-A / 2061 4110 2220 2150 1900 2000 2000 1000 2000

F 2” 1/2

- -

BHP /LN-A / 2071 5110 2220 2150 2160 2000 2000 1000 2000

F 2” 1/2

- -

BHP /R /LN-A / 2056 4110 2220 2150 1800 2000 2000 1000 2000

F 2” 1/2

B 1" 1/2

BHP /R /LN-A / 2061 4110 2220 2150 1900 2000 2000 1000 2000

F 2” 1/2

B 1" 1/2

BHP /R /LN-A / 2071 5110 2220 2150 2160 2000 2000 1000 2000

F 2” 1/2

B 1" 1/2

LEGENDA CONNESSIONI IDRAULICHE

UNI ISO 228/1

Filettature di tubazioni per accoppiamento non a tenuta sul filetto - Designazione, dimensioni e tolleranze

Terminologia adottata:

G: Filettatura di tubazioni per accoppiamento non a tenuta sul filetto

A: Classe più ristretta di tolleranza della filettatura esterna di tubazioni per accoppiamenti non a tenuta sul filetto

B: Classe più ampia di tolleranza della filettatura esterna di tubazioni per accoppiamenti non a tenuta sul filetto

Filettature interne: Lettera G seguita dalla sigla della filettatura (una sola classe di tolleranza)

Filettature esterne: Lettera G seguita dalla sigla della filettatura e dalla lettera A per le filettature esterne di classe

A, o dalla lettera B per le filettature esterne di classe B.

UNI EN 10226-1

Filettature di tubazioni per accoppiamento a tenuta sul filetto - Designazione, dimensioni e tolleranze

Terminologia adottata:

Rp: Filettatura interna cilindrica (parallela) per accoppiamento a tenuta sul filetto

Rc: Filettatura interna conica per accoppiamento a tenuta sul filetto

R: Filettatura esterna conica per accoppiamento a tenuta sul filetto

Filettature interne cilindriche: EN 10226 Rp

Filettature interne coniche: EN 10226 Rc

Filettature esterne coniche: EN 10226 R

TIPO = B

Attacco filettato maschio

TIPO = F

Connessione scanalata con

contro-tronchetto filettato

maschio lato utenza

Designazione Descrizione

UNI EN 10226-1 - Rp 1 1/2 Filettatura interna cilindrica per accoppiamento a tenuta sul filetto, definita dalla norma UNI ISO 7/1

ø convenzionale: 1 1/2”

UNI EN 10226-1 - Rp 2 1/2 Filettatura interna cilindrica per accoppiamento a tenuta sul filetto, definita dalla norma UNI ISO 7/1

ø convenzionale: 2 1/2”

UNI EN 10226-1 - Rp 3 Filettatura interna cilindrica per accoppiamento a tenuta sul filetto, definita dalla norma UNI ISO 7/1

ø convenzionale: 3”

UNI EN 10226-1 - R 3 Filettatura esterna conica per accoppiamento a tenuta sul filetto, definita dalla norma UNI ISO 7/1

ø convenzionale: 3”

UNI ISO 228/1 - G 4 B Filettatura interna cilindrica per accoppiamento non a tenuta sul filetto, definita dalla norma UNI ISO 228/1

Classe B di tolleranza per la filettatura esterna

ø convenzionale: 4”

DN 80 PN 16 Diametro nominale flangia: 80 mm

Pressione nominale: 16 bar

Note:

Il valore del diametro convenzionale [in pollici] identifica la designazione abbreviata della filettatura in base alla norma di riferimento. Tutti i valori corrispondenti sono

definiti dalle norme. A titolo di esempio si portano alcuni valori:

UNI EN 10226-1 UNI ISO 228/1

ø convenzionale

1” 1”

Passo

2.309 mm 2.309 mm

ø esterno

33.249 mm 33.249 mm

ø nocciolo

30.291 mm 30.291 mm

Profondità filetto

1.479 mm 1.479 mm

41
