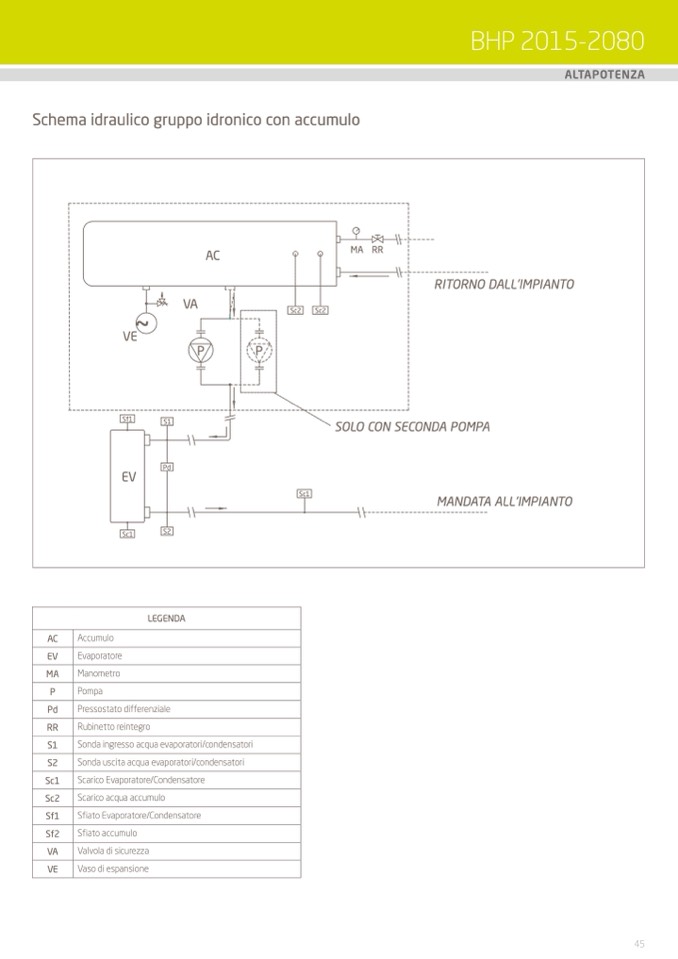

Schema idraulico gruppo idronico con accumulo

AC

VA

VE

~

P

Sf1

EV

RITORNO DALL’IMPIANTO

SOLO CON SECONDA POMPA

MANDATA ALL’IMPIANTO

MA RR

Sc2

Sc2

P

S1

Pd

Sc1

S2

Sc1

LEGENDA

AC Accumulo

EV Evaporatore

MA Manometro

P Pompa

Pd Pressostato differenziale

RR Rubinetto reintegro

S1 Sonda ingresso acqua evaporatori/condensatori

S2 Sonda uscita acqua evaporatori/condensatori

Sc1 Scarico Evaporatore/Condensatore

Sc2

Scarico acqua accumulo

Sf1

Sfiato Evaporatore/Condensatore

Sf2 Sfiato accumulo

VA Valvola di sicurezza

VE Vaso di espansione
