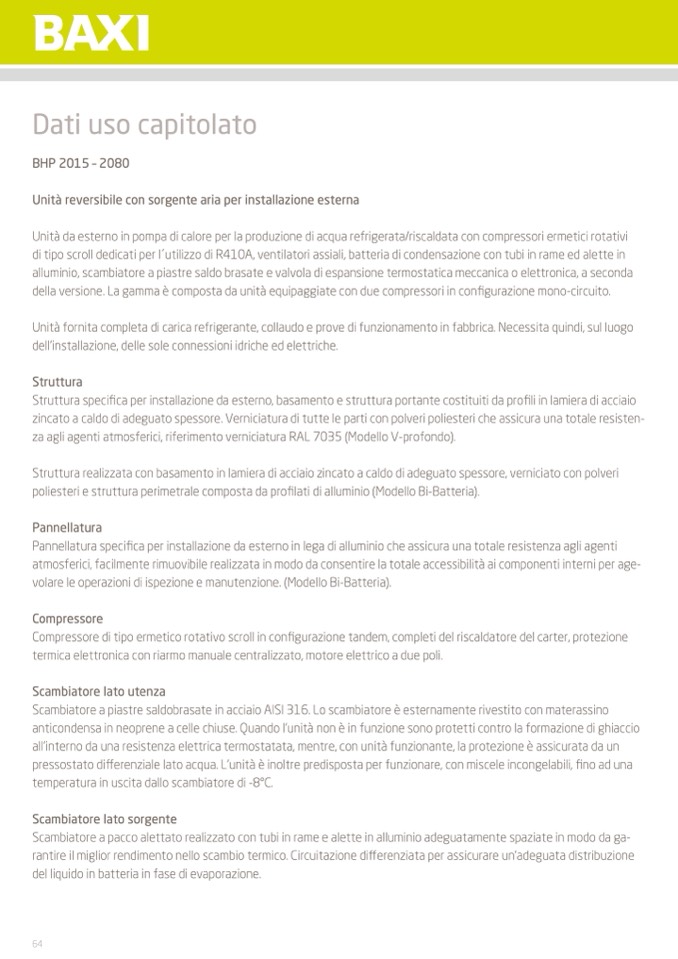

Dati uso capitolato

BHP 2015 – 2080

Unità reversibile con sorgente aria per installazione esterna

Unità da esterno in pompa di calore per la produzione di acqua refrigerata/riscaldata con compressori ermetici rotativi

di tipo scroll dedicati per l ́utilizzo di R410A, ventilatori assiali, batteria di condensazione con tubi in rame ed alette in

alluminio, scambiatore a piastre saldo brasate e valvola di espansione termostatica meccanica o elettronica, a seconda

della versione. La gamma è composta da unità equipaggiate con due compressori in configurazione mono-circuito.

Unità fornita completa di carica refrigerante, collaudo e prove di funzionamento in fabbrica. Necessita quindi, sul luogo

dell’installazione, delle sole connessioni idriche ed elettriche.

Struttura

Struttura specifica per installazione da esterno, basamento e struttura portante costituiti da pro

fili in lamiera di acciaio

zincato a caldo di adeguato spessore. Verniciatura di tutte le parti con polveri poliesteri che assicura una totale resisten-

za agli agenti atmosferici, riferimento verniciatura RAL 7035 (Modello V-profondo).

Struttura realizzata con basamento in lamiera di acciaio zincato a caldo di adeguato spessore, verniciato con polveri

poliesteri e struttura perimetrale composta da profilati di alluminio (Modello Bi-Batteria).

Pannellatura

Pannellatura specifica per installazione da esterno in lega di alluminio che assicura una totale resistenza agli agenti

atmosferici, facilmente rimuovibile realizzata in modo da consentire la totale accessibilità ai componenti interni per age-

volare le operazioni di ispezione e manutenzione. (Modello Bi-Batteria).

Compressore

Compressore di tipo ermetico rotativo scroll in configurazione tandem, completi del riscaldatore del carter, protezione

termica elettronica con riarmo manuale centralizzato, motore elettrico a due poli.

Scambiatore lato utenza

Scambiatore a piastre saldobrasate in acciaio AISI 316. Lo scambiatore è esternamente rivestito con materassino

anticondensa in neoprene a celle chiuse. Quando l’unità non è in funzione sono protetti contro la formazione di ghiaccio

all’interno da una resistenza elettrica termostatata, mentre, con unità funzionante, la protezione è assicurata da un

pressostato differenziale lato acqua. L’unità è inoltre predisposta per funzionare, con miscele incongelabili, fino ad una

temperatura in uscita dallo scambiatore di -8°C.

Scambiatore lato sorgente

Scambiatore a pacco alettato realizzato con tubi in rame e alette in alluminio adeguatamente spaziate in modo da ga-

rantire il miglior rendimento nello scambio termico. Circuitazione di

fferenziata per assicurare un’adeguata distribuzione

del liquido in batteria in fase di evaporazione.
