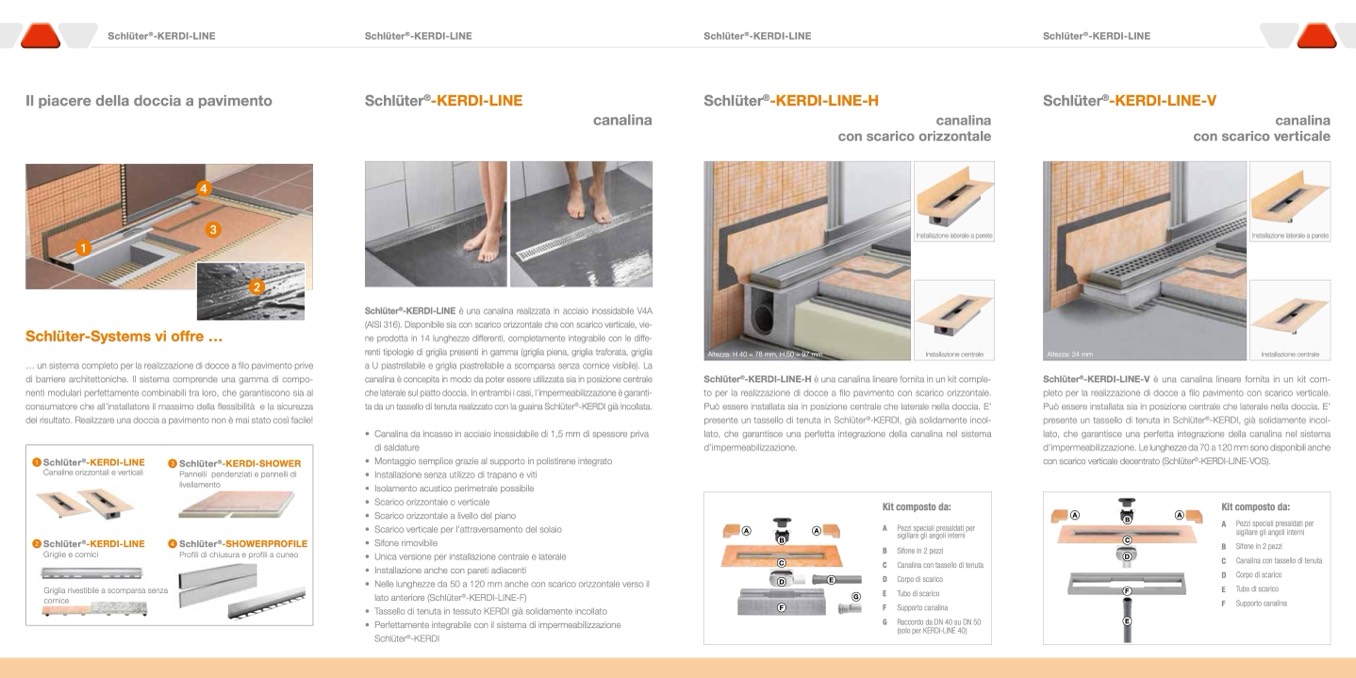

Il piacere della doccia a pavimento

Schlüter-Systems vi offre ...

... un sistema completo per la realizzazione di docce a filo pavimento prive

di barriere architettoniche. Il sistema comprende una gamma di compo-

nenti modulari perfettamente combinabili tra loro, che garantiscono sia al

consumatore che all’installatore il massimo della flessibilità e la sicurezza

del risultato. Realizzare una doccia a pavimento non è mai stato così facile!

Schlüter

®

-KERDI-LINE

Schlüter

®

-KERDI-LINE-H

con scarico orizzontale

Schlüter

®

-KERDI-LINE-H è una canalina lineare fornita in un kit comple-

to per la realizzazione di docce a filo pavimento con scarico orizzontale.

Può essere installata sia in posizione centrale che laterale nella doccia. E’

presente un tassello di tenuta in Schlüter

®

-KERDI, già solidamente incol-

lato, che garantisce una perfetta integrazione della canalina nel sistema

d’impermeabilizzazione.

Schlüter

®

-KERDI-LINE-V

con scarico verticale

Schlüter

®

-KERDI-LINE-V è una canalina lineare fornita in un kit com-

pleto per la realizzazione di docce a filo pavimento con scarico verticale.

Può essere installata sia in posizione centrale che laterale nella doccia. E’

presente un tassello di tenuta in Schlüter

®

-KERDI, già solidamente incol-

lato, che garantisce una perfetta integrazione della canalina nel sistema

d’impermeabilizzazione. Le lunghezze da 70 a 120 mm sono disponibili anche

con scarico verticale decentrato (Schlüter

®

-KERDI-LINE-VOS).

canalina

canalina

canalina

Schlüter

®

-KERDI-LINE è una canalina realizzata in acciaio inossidabile V4A

(AISI 316). Disponibile sia con scarico orizzontale che con scarico verticale, vie-

ne prodotta in 14 lunghezze differenti, completamente integrabile con le diffe-

renti tipologie di griglia presenti in gamma (griglia piena, griglia traforata, griglia

a U piastrellabile e griglia piastrellabile a scomparsa senza cornice visibile). La

canalina è concepita in modo da poter essere utilizzata sia in posizione centrale

che laterale sul piatto doccia. In entrambi i casi, l’impermeabilizzazione è garanti-

ta da un tassello di tenuta realizzato con la guaina Schlüter

®

-KERDI già incollata.

• Canalina da incasso in acciaio inossidabile di 1,5 mm di spessore priva

di saldature

• Montaggio semplice grazie al supporto in polistirene integrato

• Installazione senza utilizzo di trapano e viti

• Isolamento acustico perimetrale possibile

• Scarico orizzontale o verticale

• Scarico orizzontale a livello del piano

• Scarico verticale per l’attraversamento del solaio

• Sifone rimovibile

• Unica versione per installazione centrale e laterale

• Installazione anche con pareti adiacenti

• Nelle lunghezze da 50 a 120 mm anche con scarico orizzontale verso il

lato anteriore (Schlüter

®

-KERDI-LINE-F)

• Tassello di tenuta in tessuto KERDI già solidamente incollato

• Perfettamente integrabile con il sistema di impermeabilizzazione

1 Schlüter

®

-KERDI-LINE

Canaline orizzontali e verticali

2 Schlüter

®

-KERDI-LINE

Griglie e cornici

Griglia rivestibile a scomparsa senza

cornice

3 Schlüter

®

-KERDI-SHOWER

Pannelli pendenziati e pannelli di

livellamento

4 Schlüter

®

-SHOWERPROFILE

Profili di chiusura e profili a cuneo

Schlüter

®

-KERDI

Altezza: H 40 = 78 mm, H 50 = 97 mm

Installazione laterale a parete

Altezza: 24 mm

a

B

a

c

D

Kit composto da:

A Pezzi speciali presaldati per

sigillare gli angoli interni

B Sifone in 2 pezzi

C Canalina con tassello di tenuta

D Corpo di scarico

Tubo di scarico

F Supporto canalina

Installazione laterale a parete

Installazione centrale

Installazione centrale

A

A

B

C

D

F

E

Kit composto da:

A Pezzi speciali presaldati per

sigillare gli angoli interni

B Sifone in 2 pezzi

C Canalina con tassello di tenuta

D Corpo di scarico

E Tubo di scarico

F Supporto canalina

G Raccordo da DN 40 su DN 50

(solo per KERDI-LINE 40)

F

E

E

G
