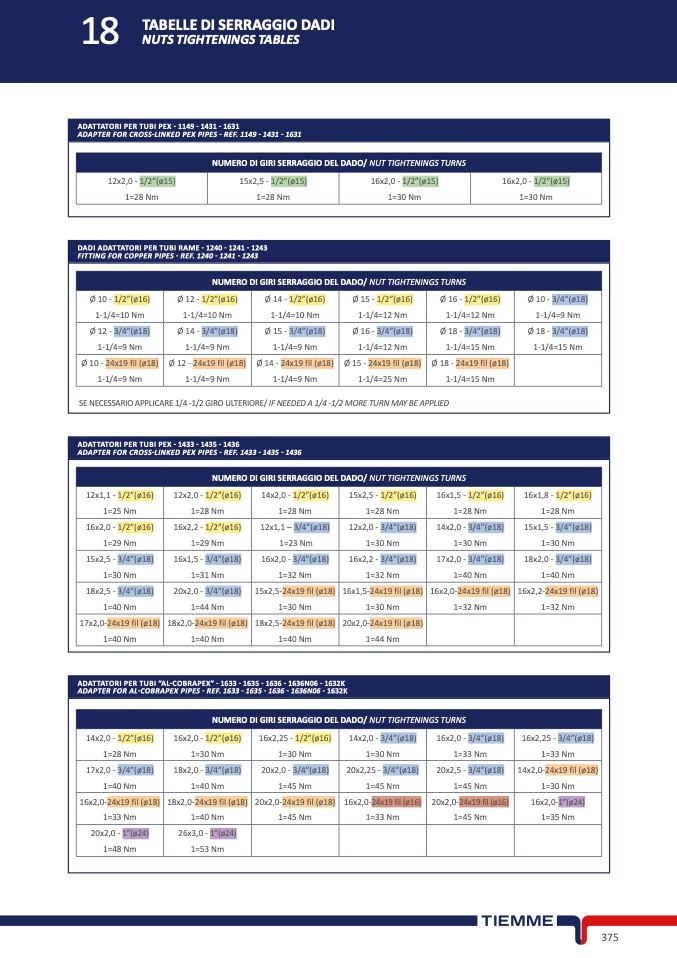

18TABELLE DI SERRAGGIO DADI

NUTS TIGHTENINGS TABLE

S

ADATTATORI PER TUBI PEX - 1149 - 1431 - 1631

ADAPTER FOR CROSS-LINKED PEX PIPES - REF. 1149 - 1431 - 163

1

NUMERO DI GIRI SERRAGGIO DEL DADO/ NUT TIGHTENINGS TURNS

12x2,0 - 1/2”(ø15)

1=28 Nm

15x2,5 - 1/2”(ø15)

1=28 Nm

16x2,0 - 1/2”(ø15)

1=30 Nm

16x2,0 - 1/2”(ø15

)

1=30 N

m

DADI ADATTATORI PER TUBI RAME - 1240 - 1241 - 1243

FITTING FOR COPPER PIPES - REF. 1240 - 1241 - 124

3

NUMERO DI GIRI SERRAGGIO DEL DADO/ NUT TIGHTENINGS TURNS

Ø 10 - 1/2”(ø16)

1-1/4=10 Nm

Ø 12 - 1/2”(ø16)

1-1/4=10 Nm

Ø 14 - 1/2”(ø16)

1-1/4=10 Nm

Ø 15 - 1/2”(ø16)

1-1/4=12 Nm

Ø 16 - 1/2”(ø16)

1-1/4=12 Nm

Ø 10 - 3/4”(ø18)

1-1/4=9 Nm

Ø 12 - 3/4”(ø18)

1-1/4=9 Nm

Ø 14 - 3/4”(ø18)

1-1/4=9 Nm

Ø 15 - 3/4”(ø18)

1-1/4=9 Nm

Ø 16 - 3/4”(ø18)

1-1/4=12 Nm

Ø 18 - 3/4”(ø18)

1-1/4=15 Nm

Ø 18 - 3/4”(ø18)

1-1/4=15 N

m

Ø 10 - 24x19 fil (ø18)

1-1/4=9 Nm

Ø 12 - 24x19 fil (ø18)

1-1/4=9 Nm

Ø 14 - 24x19 fil (ø18)

1-1/4=9 Nm

Ø 15 - 24x19 fil (ø18)

1-1/4=25 Nm

Ø 18 - 24x19 fil (ø18)

1-1/4=15 N

m

SE NECESSARIO APPLICARE 1/4 -1/2 GIRO ULTERIORE/ IF NEEDED A 1/4 -1/2 MORE TURN MAY BE APPLIE

D

ADATTATORI PER TUBI PEX - 1433 - 1435 - 1436

ADAPTER FOR CROSS-LINKED PEX PIPES - REF. 1433 - 1435 - 143

6

NUMERO DI GIRI SERRAGGIO DEL DADO/ NUT TIGHTENINGS TURNS

12x1,1 - 1/2”(ø16)

1=25 Nm

12x2,0 - 1/2”(ø16)

1=28 Nm

14x2,0 - 1/2”(ø16)

1=28 Nm

15x2,5 - 1/2”(ø16)

1=28 Nm

16x1,5 - 1/2”(ø16)

1=28 Nm

16x1,8 - 1/2”(ø16

)

1=28 Nm

16x2,0 - 1/2”(ø16)

1=29 Nm

16x2,2 - 1/2”(ø16)

1=29 Nm

12x1,1 – 3/4”(ø18)

1=23 Nm

12x2,0 - 3/4”(ø18)

1=30 Nm

14x2,0 - 3/4”(ø18)

1=30 Nm

15x1,5 - 3/4”(ø18

)

1=30 Nm

15x2,5 - 3/4”(ø18)

1=30 Nm

16x1,5 - 3/4”(ø18)

1=31 Nm

16x2,0 - 3/4”(ø18)

1=32 Nm

16x2,2 - 3/4”(ø18)

1=32 Nm

17x2,0 - 3/4”(ø18)

1=40 Nm

18x2,0 - 3/4”(ø18

)

1=40 Nm

18x2,5 - 3/4”(ø18)

1=40 Nm

20x2,0 - 3/4”(ø18)

1=44 Nm

15x2,5-24x19 fil (ø18)

1=30 Nm

16x1,5-24x19 fil (ø18)

1=30 Nm

16x2,0-24x19 fil (ø18)

1=32 Nm

16x2,2-24x19 fil (ø18

)

1=32 N

m

17x2,0-24x19 fil (ø18)

1=40 Nm

18x2,0-24x19 fil (ø18)

1=40 Nm

18x2,5-24x19 fil (ø18)

1=40 Nm

20x2,0-24x19 fil (ø18)

1=44 Nm

ADATTATORI PER TUBI “AL-COBRAPEX” - 1633 - 1635 - 1636 - 1636N06 - 1632

K

ADAPTER FOR AL-COBRAPEX PIPES - REF. 1633 - 1635 - 1636 - 1636N06 - 1632K

NUMERO DI GIRI SERRAGGIO DEL DADO/ NUT TIGHTENINGS TURNS

14x2,0 - 1/2”(ø16)

1=28 Nm

16x2,0 - 1/2”(ø16)

1=30 Nm

16x2,25 - 1/2”(ø16)

1=30 Nm

14x2,0 - 3/4”(ø18)

1=30 Nm

16x2,0 - 3/4”(ø18)

1=33 Nm

16x2,25 - 3/4”(ø18

)

1=33 N

m

17x2,0 - 3/4”(ø18)

1=40 Nm

18x2,0 - 3/4”(ø18)

1=40 Nm

20x2,0 - 3/4”(ø18)

1=45 Nm

20x2,25 - 3/4”(ø18)

1=45 Nm

20x2,5 - 3/4”(ø18)

1=45 Nm

14x2,0-24x19 fil (ø18

)

1=30 N

m

16x2,0-24x19 fil (ø18)

1=33 Nm

18x2,0-24x19 fil (ø18)

1=40 Nm

20x2,0-24x19 fil (ø18)

1=45 Nm

16x2,0-24x19 fil (ø16)

1=33 Nm

20x2,0-24x19 fil (ø16)

1=45 Nm

16x2,0-1”(ø24

)

1=35 N

m

20x2,0 - 1”(ø24)

1=48 Nm

26x3,0 - 1”(ø24)

1=53 N

m
