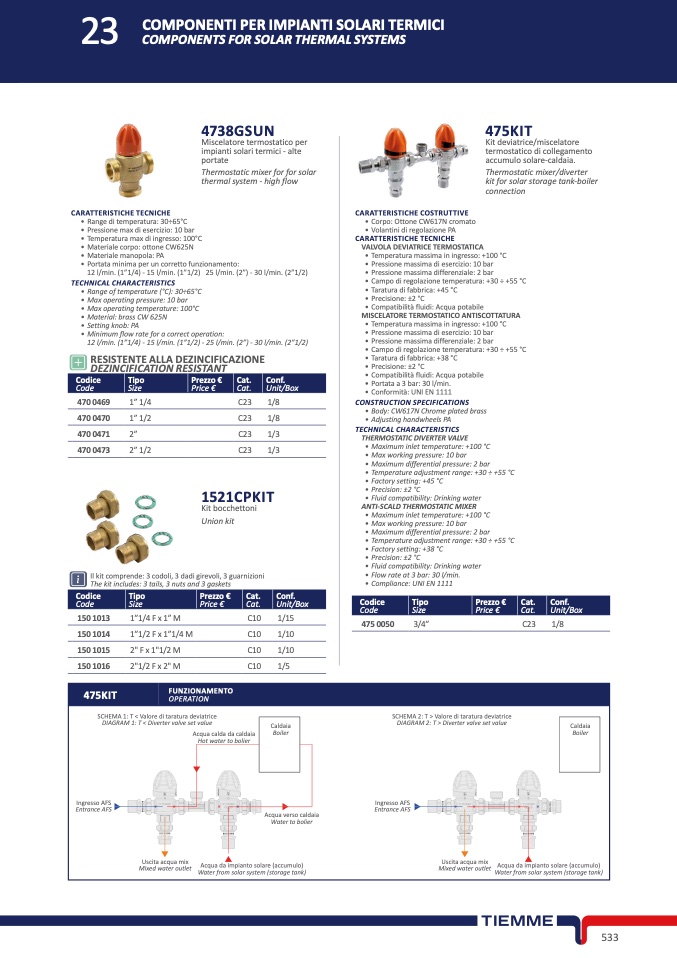

23COMPONENTI PER IMPIANTI SOLARI TERMIC

I

COMPONENTS FOR SOLAR THERMAL SYSTEM

S

4738GSU

N

Miscelatore termostatico per

impianti solari termici - alte

portat

e

Thermostatic mixer for for sola

r

thermal system - high flo

w

475KI

T

Kit deviatrice/miscelator

e

termostatico di collegament

o

accumulo solare-caldaia

.

Thermostatic mixer/diverte

r

kit for solar storage tank-boile

r

connectio

n

470 0469

1” 1/4

C23 1/

8

CARATTERISTICHE TECNICH

E

• Range di temperatura: 30÷65°C

• Pressione max di esercizio: 10 bar

• Temperatura max di ingresso: 100°C

• Materiale corpo: ottone CW625N

• Materiale manopola: PA

• Portata minima per un corretto funzionamento:

12 l/min. (1”1/4) - 15 l/min. (1”1/2)

25 l/min. (2”) - 30 l/min. (2”1/2

)

TECHNICAL CHARACTERISTIC

S

• Range of temperature (°C): 30÷65°C

• Max operating pressure: 10 bar

• Max operating temperature: 100°C

• Material: brass CW 625N

• Setting knob: PA

• Minimum flow rate for a correct operation:

12 l/min. (1”1/4) - 15 l/min. (1”1/2) - 25 l/min. (2”) - 30 l/min. (2”1/2)

Codice

Cod

e

RESISTENTE ALLA DEZINCIFICAZIONE

DEZINCIFICATION RESISTANT

Tipo

Prezzo €

Size

Price

€

Cat.

Cat.

Conf.

Unit/Box

1521CPKI

T

Kit bocchetton

i

Union kit

Codice

Cod

e

Il kit comprende: 3 codoli, 3 dadi girevoli, 3 guarnizioni

The kit includes: 3 tails, 3 nuts and 3 gasket

s

Tipo

Prezzo €

Size

Price

€

Cat.

Cat

.

470 0470

1” 1/2

C23 1/

8

470 0471

2”

C23 1/3

470 0473

2” 1/2

C23 1/

3

Conf.

Unit/Bo

x

CARATTERISTICHE COSTRUTTIV

E

• Corpo: Ottone CW617N cromato

• Volantini di regolazione PA

CARATTERISTICHE TECNICH

E

VALVOLA DEVIATRICE TERMOSTATIC

A

• Temperatura massima in ingresso: +100 °C

• Pressione massima di esercizio: 10 bar

• Pressione massima differenziale: 2 bar

• Campo di regolazione temperatura: +30 ÷ +55 °C

• Taratura di fabbrica: +45 °C

• Precisione: ±2 °C

• Compatibilità fluidi: Acqua potabile

MISCELATORE TERMOSTATICO ANTISCOTTATUR

A

• Temperatura massima in ingresso: +100 °C

• Pressione massima di esercizio: 10 bar

• Pressione massima differenziale: 2 bar

• Campo di regolazione temperatura: +30 ÷ +55 °C

• Taratura di fabbrica: +38 °C

• Precisione: ±2 °C

• Compatibilità fluidi: Acqua potabile

• Portata a 3 bar: 30 l/min.

• Conformità: UNI EN 1111

CONSTRUCTION SPECIFICATION

S

• Body: CW617N Chrome plated brass

• Adjusting handwheels PA

TECHNICAL CHARACTERISTIC

S

THERMOSTATIC DIVERTER VALV

E

• Maximum inlet temperature: +100 °C

• Max working pressure: 10 bar

• Maximum differential pressure: 2 bar

• Temperature adjustment range: +30 ÷ +55 °C

• Factory setting: +45 °C

• Precision: ±2 °C

• Fluid compatibility: Drinking water

ANTI-SCALD THERMOSTATIC MIXE

R

• Maximum inlet temperature: +100 °C

• Max working pressure: 10 bar

• Maximum differential pressure: 2 bar

• Temperature adjustment range: +30 ÷ +55 °C

• Factory setting: +38 °C

• Precision: ±2 °C

• Fluid compatibility: Drinking water

• Flow rate at 3 bar: 30 l/min.

• Compliance: UNI EN 1111

Codice

Code

Tip

o

Siz

e

Prezzo €

Price

€

Cat.

Cat.

Conf.

Unit/Bo

x

150 1013

1”1/4 F x 1” M

C10

1/1

5

475 0050

3/4”

C23 1/

8

150 1014

1”1/2 F x 1”1/4 M

C10

1/1

0

150 1015

2" F x 1"1/2 M

C10

1/1

0

150 1016

2"1/2 F x 2" M

C10

1/

5

475KIT

FUNZIONAMENTO

OPERATION

SCHEMA 1: T < Valore di taratura deviatrice

DIAGRAM 1: T < Diverter valve set value

Acqua calda da caldai

a

Hot water to bolie

r

SCHEMA 2: T > Valore di taratura deviatrice

DIAGRAM 2: T > Diverter valve set value

Caldaia

Boiler

Caldai

a

Boiler

Ingresso AFS

Entrance AF

S

Ingresso AF

S

Entrance AF

S

Acqua verso caldaia

Water to bolier

Uscita acqua mi

x

Mixed water outlet

Acqua da impianto solare (accumulo

)

Water from solar system (storage tank)

Uscita acqua mix

Mixed water outlet

Acqua da impianto solare (accumulo)

Water from solar system (storage tank)
