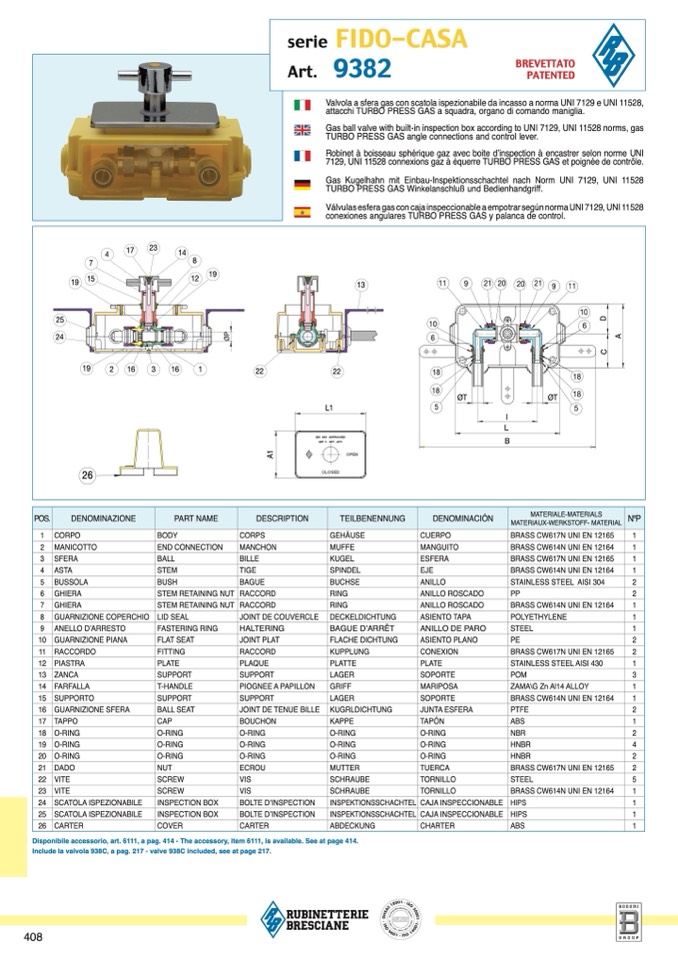

serie FIDO-CAS

A

Art. 9382

BREVETTAT

O

PATENTED

Valvola a sfera gas con scatola ispezionabile da incasso a norma UNI 7129 e UNI 11528,

attacchi TURBO PRESS GAS a squadra, organo di comando maniglia

.

Gas ball valve with built-in inspection box according to UNI 7129, UNI 11528 norms, gas

TURBO PRESS GAS angle connections and control lever

.

Robinet à boisseau sphérique gaz avec boite d’inspection à encastrer selon norme UN

I

7129, UNI 11528 connexions gaz à équerre TURBO PRESS GAS et poignée de contrôle.

Gas Kugelhahn mit Einbau-Inspektionsschachtel nach Norm UNI 7129, UNI 1152

8

TURBO PRESS GAS Winkelanschluß und Bedienhandgriff

.

Válvulas esfera gas con caja inspeccionable a empotrar según norma UNI 7129, UNI 1152

8

conexiones angulares TURBO PRESS GAS y palanca de control

.

7

17

2

3

4

14

8

15

19

12

19

13

11

9

2

1

20

20 2

1

9

11

25

24

1

0

6

Ø

P

10

6

C

D

A

19

2

16

3

16

1

22

22

L1

A

1

1

8

18

5

ØT

Ø

T

18

18

5

I

L

B

26

POS.

DENOMINAZIONE

PART NAME

DESCRIPTION

1 CORPO

BODY

CORPS

GEHÄUSE

CUERPO

BRASS CW617N UNI EN 12165

1

2 MANICOTTO

END CONNECTION

MANCHON

MUFFE

MANGUITO

BRASS CW614N UNI EN 12164

1

3 SFERA

BALL

BILLE

KUGEL

ESFERA

BRASS CW617N UNI EN 12165

1

4 ASTA

STEM

TIGE

SPINDEL

EJE

BRASS CW614N UNI EN 12164

1

5 BUSSOLA

BUSH

BAGUE

BUCHSE

ANILLO

STAINLESS STEEL AISI 304

2

6 GHIERA

STEM RETAINING NUT RACCORD

RING

ANILLO ROSCADO

PP

2

7 GHIERA

STEM RETAINING NUT RACCORD

RING

ANILLO ROSCADO

BRASS CW614N UNI EN 12164

1

8 GUARNIZIONE COPERCHIO LID SEAL

JOINT DE COUVERCLE DECKELDICHTUNG

ASIENTO TAPA

POLYETHYLENE

1

9 ANELLO D’ARRESTO

FASTERING RING

HALTERING

BAGUE D’ARRÊT

ANILLO DE PARO

STEEL

1

10 GUARNIZIONE PIANA

FLAT SEAT

JOINT PLAT

FLACHE DICHTUNG

ASIENTO PLANO

PE

2

11 RACCORDO

FITTING

RACCORD

KUPPLUNG

CONEXION

BRASS CW617N UNI EN 12165

2

12 PIASTRA

PLATE

PLAQUE

PLATTE

PLATE

STAINLESS STEEL AISI 430

1

13 ZANCA

SUPPORT

SUPPORT

LAGER

SOPORTE

POM

3

TEILBENENNUNG

DENOMINACIÓN

MATERIALE-MATERIALS

MATERIAUX-WERKSTOFF- MATERIAL

N°P

Disponibile accessorio, art. 6111, a pag. 414 - The accessory, item 6111, is available. See at page 414

.

Include la valvola 938C, a pag. 217 - valve 938C included, see at page 217.

14 FARFALLA

T-HANDLE

PIOGNEE A PAPILLON GRIFF

MARIPOSA

ZAMA\G Zn Al14 ALLOY

1

15 SUPPORTO

SUPPORT

SUPPORT

LAGER

SOPORTE

BRASS CW614N UNI EN 12164

1

16 GUARNIZIONE SFERA

BALL SEAT

JOINT DE TENUE BILLE KUGRLDICHTUNG

JUNTA ESFERA

PTFE

2

17 TAPPO

CAP

BOUCHON

KAPPE

TAPÓN

ABS

1

18 O-RING

O-RING

O-RING

O-RING

O-RING

NBR

2

19 O-RING

O-RING

O-RING

O-RING

O-RING

HNBR

4

20 O-RING

O-RING

O-RING

O-RING

O-RING

HNBR

2

21 DADO

NUT

ECROU

MUTTER

TUERCA

BRASS CW617N UNI EN 12165

2

22 VITE

SCREW

VIS

SCHRAUBE

TORNILLO

STEEL

5

23 VITE

SCREW

VIS

SCHRAUBE

TORNILLO

BRASS CW614N UNI EN 12164

1

24 SCATOLA ISPEZIONABILE INSPECTION BOX

BOLTE D’INSPECTION INSPEKTIONSSCHACHTEL CAJA INSPECCIONABLE HIPS

1

25 SCATOLA ISPEZIONABILE INSPECTION BOX

BOLTE D’INSPECTION INSPEKTIONSSCHACHTEL CAJA INSPECCIONABLE HIPS

1

26 CARTER

COVER

CARTER

ABDECKUNG

CHARTER

ABS

1

408
