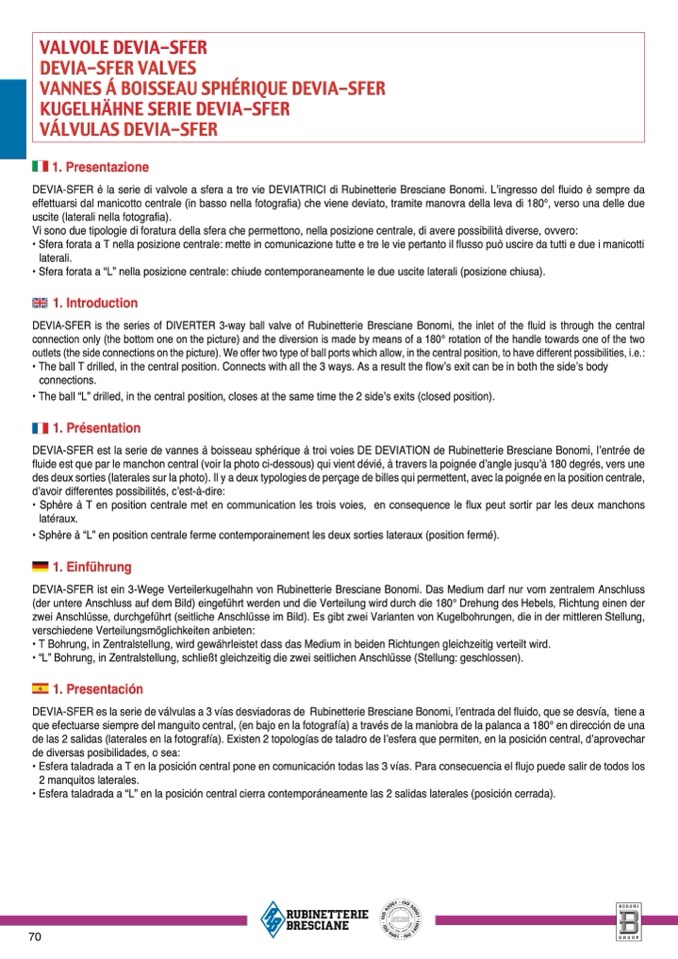

VALVOLE DEVIA-SFER

DEVIA-SFER VALVE

S

VANNES Á BOISSEAU SPHÉRIQUE DEVIA-SFER

KUGELHÄHNE SERIE DEVIA-SFER

VÁLVULAS DEVIA-SFER

1. Presentazione

DEVIA-SFER è la serie di valvole a sfera a tre vie DEVIATRICI di Rubinetterie Bresciane Bonomi. L’ingresso del

fluido è sempre da

effettuarsi dal manicotto centrale (in basso nella fotogra

fia) che viene deviato, tramite manovra della leva di 180°, verso una delle du

e

uscite (laterali nella fotografia)

.

Vi sono due tipologie di foratura della sfera che permettono, nella posizione centrale, di avere possibilità diverse, ovvero

:

• Sfera forata a T nella posizione centrale: mette in comunicazione tutte e tre le vie pertanto il

flusso può uscire da tutti e due i manicott

i

laterali

.

• Sfera forata a “L” nella posizione centrale: chiude contemporaneamente le due uscite laterali (posizione chiusa)

.

1. Introductio

n

DEVIA-SFER is the series of DIVERTER 3-way ball valve of Rubinetterie Bresciane Bonomi, the inlet of the

fluid is through the centra

l

connection only (the bottom one on the picture) and the diversion is made by means of a 180° rotation of the handle towards one of the two

outlets (the side connections on the picture). We offer two type of ball ports which allow, in the central position, to have different possibilities, i.e.

:

• The ball T drilled, in the central position. Connects with all the 3 ways. As a result the flow’s exit can be in both the side’s bod

y

connections

.

• The ball “L” drilled, in the central position, closes at the same time the 2 side’s exits (closed position).

1. Présentatio

n

DEVIA-SFER est la serie de vannes à boisseau sphérique à troi voies DE DEVIATION de Rubinetterie Bresciane Bonomi, l’entrée d

e

fluide est que par le manchon central (voir la photo ci-dessous) qui vient dévié, à travers la poignée d’angle jusqu’à 180 degrés, vers un

e

des deux sorties (laterales sur la photo). Il y a deux typologies de perçage de billes qui permettent, avec la poignée en la position centrale

,

d’avoir differentes possibilités, c’est-à-dire

:

• Sphère à T en position centrale met en communication les trois voies, en consequence le flux peut sortir par les deux manchon

s

latéraux

.

• Sphère à “L” en position centrale ferme contemporainement les deux sorties lateraux (position fermé)

.

1. Einführung

DEVIA-SFER ist ein 3-Wege Verteilerkugelhahn von Rubinetterie Bresciane Bonomi. Das Medium darf nur vom zentralem Anschlus

s

(der untere Anschluss auf dem Bild) eingeführt werden und die Verteilung wird durch die 180° Drehung des Hebels, Richtung einen de

r

zwei Anschlüsse, durchgeführt (seitliche Anschlüsse im Bild). Es gibt zwei Varianten von Kugelbohrungen, die in der mittleren Stellung

,

verschiedene Verteilungsmöglichkeiten anbieten:

• T Bohrung, in Zentralstellung, wird gewährleistet dass das Medium in beiden Richtungen gleichzeitig verteilt wird

.

• “L” Bohrung, in Zentralstellung, schließt gleichzeitig die zwei seitlichen Anschlüsse (Stellung: geschlossen)

.

1. Presentación

DEVIA-SFER es la serie de válvulas a 3 vías desviadoras de Rubinetterie Bresciane Bonomi, l’entrada del

fluido, que se desvía, tiene a

que efectuarse siempre del manguito central, (en bajo en la fotografía) a través de la maniobra de la palanca a 180° en dirección de un

a

de las 2 salidas (laterales en la fotografía). Existen 2 topologías de taladro de l’esfera que permiten, en la posición central, d’aprovecha

r

de diversas posibilidades, o sea

:

• Esfera taladrada a T en la posición central pone en comunicación todas las 3 vías. Para consecuencia el

flujo puede salir de todos lo

s

2 manquitos laterales

.

• Esfera taladrada a “L” en la posición central cierra contemporáneamente las 2 salidas laterales (posición cerrada)

.
