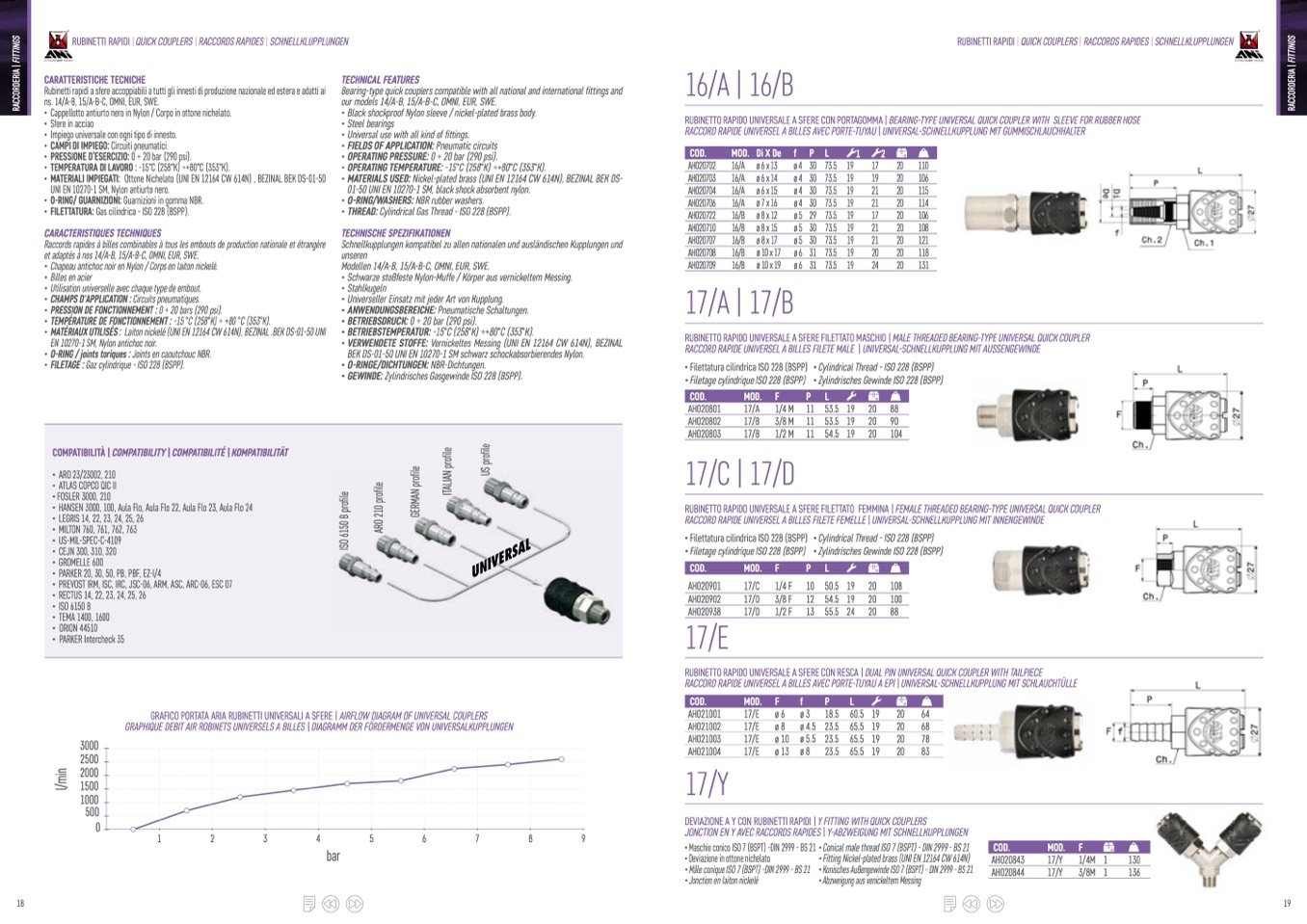

RUBINETTI RAPIDI | QUICK COUPLERS | RACCORDS RAPIDES | SCHNELLKLUPPLUNGEN

CARATTERISTICHE TECNICHE

Rubinetti rapidi a sfere accoppiabili a tutti gli innesti di produzione nazionale ed estera e adatti ai

ns. 14/A-B, 15/A-B-C, OMNI, EUR, SWE.

• Cappellotto antiurto nero in Nylon / Corpo in ottone nichelato.

• Sfere in acciao

• Impiego universale con ogni tipo di innesto.

• CAMPI DI IMPIEGO: Circuiti pneumatici.

• PRESSIONE D’ESERCIZIO: 0 ÷ 20 bar (290 psi).

• TEMPERATURA DI LAVORO : -15°C (258°K) ÷+80°C (353°K).

• MATERIALI IMPIEGATI: Ottone Nichelato (UNI EN 12164 CW 614N) , BEZINAL BEK DS-01-50

UNI EN 10270-1 SM, Nylon antiurto nero.

• O-RING/ GUARNIZIONI: Guarnizioni in gomma NBR.

• FILETTATURA: Gas cilindrica - ISO 228 (BSPP).

CARACTERISTIQUES TECHNIQUES

Raccords rapides à billes combinables à tous les embouts de production nationale et étrangère

et adaptés à nos 14/A-B, 15/A-B-C, OMNI, EUR, SWE.

• Chapeau antichoc noir en Nylon / Corps en laiton nickelé.

TECHNICAL FEATURES

Bearing-type quick couplers compatible with all national and international fittings and

our models 14/A-B, 15/A-B-C, OMNI, EUR, SWE.

• Black shockproof Nylon sleeve / nickel-plated brass body.

• Steel bearings

• Universal use with all kind of fittings.

• FIELDS OF APPLICATION: Pneumatic circuits

• OPERATING PRESSURE: 0 ÷ 20 bar (290 psi).

• OPERATING TEMPERATURE: -15°C (258°K) ÷+80°C (353°K).

• MATERIALS USED: Nickel-plated brass (UNI EN 12164 CW 614N), BEZINAL BEK DS-

01-50 UNI EN 10270-1 SM, black shock absorbent nylon.

• O-RING/WASHERS: NBR rubber washers.

• THREAD: Cylindrical Gas Thread - ISO 228 (BSPP).

TECHNISCHE SPEZIFIKATIONEN

Schnellkupplungen kompatibel zu allen nationalen und ausländischen Kupplungen und

unseren

Modellen 14/A-B, 15/A-B-C, OMNI, EUR, SWE.

• Schwarze stoßfeste Nylon-Muffe / Körper aus vernickeltem Messing.

• Stahlkugeln

• Universeller Einsatz mit jeder Art von Kupplung.

• ANWENDUNGSBEREICHE: Pneumatische Schaltungen.

• BETRIEBSDRUCK: 0 ÷ 20 bar (290 psi).

• BETRIEBSTEMPERATUR: -15°C (258°K) ÷+80°C (353°K).

• VERWENDETE STOFFE: Vernickeltes Messing (UNI EN 12164 CW 614N), BEZINAL

BEK DS-01-50 UNI EN 10270-1 SM schwarz schockabsorbierendes Nylon.

• O-RINGE/DICHTUNGEN: NBR-Dichtungen.

• GEWINDE: Zylindrisches Gasgewinde ISO 228 (BSPP).

16/A | 16/B

RUBINETTO RAPIDO UNIVERSALE A SFERE CON PORTAGOMMA | BEARING-TYPE UNIVERSAL QUICK COUPLER WITH SLEEVE FOR RUBBER HOSE

RACCORD RAPIDE UNIVERSEL A BILLES AVEC PORTE-TUYAU | UNIVERSAL-SCHNELLKUPPLUNG MIT GUMMISCHLAUCHHALTER

COD.

MOD.

Di X De

AH020702

AH020703

AH020704

AH020706

AH020722

AH020710

AH020707

AH020708

AH020709

16/A ø6x13 ø4 30 73.5 19

110

•

Billes en acier

Utilisation universelle avec chaque type de embout.

CHAMPS D'APPLICATION : Circuits pneumatiques.

PRESSION DE FONCTIONNEMENT : 0 ÷ 20 bars (290 psi).

TEMPÉRATURE DE FONCTIONNEMENT : -15 °C (258°K) ÷ +80 °C (353°K).

MATÉRIAUX UTILISÉS : Laiton nickelé (UNI EN 12164 CW 614N), BEZINAL .BEK DS-01-50 UNI

EN 10270-1 SM, Nylon antichoc noir.

O-RING / joints toriques : Joints en caoutchouc NBR.

FILETAGE : Gaz cylindrique - ISO 228 (BSPP).

16/A ø6x14 ø4 30 73.5 19

16/A ø6x15 ø4 30 73.5 19

16/A ø7x16 ø4 30 73.5 19

16/B ø8x12 ø5 29 73.5 19

16/B ø8x15 ø5 30 73.5 19

16/B ø8x17 ø5 30 73.5 19

16/B ø10x17 ø6 31 73.5 19

16/B ø10x19 ø6 31 73.5 19

20 106

20 115

20 114

20 106

20 108

20 121

20 118

20 131

17/A | 17/B

RUBINETTO RAPIDO UNIVERSALE A SFERE FILETTATO MASCHIO | MALE THREADED BEARING-TYPE UNIVERSAL QUICK COUPLER

RACCORD RAPIDE UNIVERSEL A BILLES FILETE MALE | UNIVERSAL-SCHNELLKUPPLUNG MIT AUSSENGEWINDE

• Filettatura cilindrica ISO 228 (BSPP) • Cylindrical Thread - ISO 228 (BSPP)

• Filetage cylindrique ISO 228 (BSPP)

• Zylindrisches Gewinde ISO 228 (BSPP)

COD.

MOD.

AH020801

AH020802

AH020803

17/A 1/4 M

17/B 3/8 M

17/B 1/2 M

11 53.5

11 54.5

RUBINETTO RAPIDO UNIVERSALE A SFERE FILETTATO FEMMINA | FEMALE THREADED BEARING-TYPE UNIVERSAL QUICK COUPLER

RACCORD RAPIDE UNIVERSEL A BILLES FILETE FEMELLE | UNIVERSAL-SCHNELLKUPPLUNG MIT INNENGEWINDE

1

9

2

0

88

1

9

2

0

90 19 20 104

COMPATIBILITÀ | COMPATIBILITY | COMPATIBILITÉ | KOMPATIBILITÄT

• ARO 23/23002, 210

• ATLAS COPCO QIC II

• FOSLER 3000, 210

• HANSEN 3000, 100, Aula Flo, Aula Flo 22, Aula Flo 23, Aula Flo 24

• LEGRIS 14, 22, 23, 24, 25, 26

• MILTON 760, 761, 762, 763

• US-MIL-SPEC-C-4109

• CEJN 300, 310, 320

• GROMELLE 600

• PARKER 20, 30, 50, PB, PBF, EZ-I/4

• PREVOST IRM, ISC, IRC, JSC-06, ARM, ASC, ARC-06, ESC 07

• RECTUS 14, 22, 23, 24, 25, 26

• ISO 6150 B

• TEMA 1400, 1600

• ORION 44510

• PARKER Intercheck 35

17/C | 17/D

• Filettatura cilindrica ISO 228 (BSPP) • Cylindrical Thread - ISO 228 (BSPP)

• Filetage cylindrique ISO 228 (BSPP)

• Zylindrisches Gewinde ISO 228 (BSPP)

COD.

MOD.

AH020901

AH020902

AH020938

17/E

17/C 1/4 F

17/D 3/8 F

17/D 1/2 F

10 50.5

12 54.5

13 55.5

19 20 108

19 20 100

2

4

2

0

88 RUBINETTO RAPIDO UNIVERSALE A SFERE CON RESCA | DUAL PIN UNIVERSAL QUICK COUPLER WITH TAILPIECE

RACCORD RAPIDE UNIVERSEL A BILLES AVEC PORTE-TUYAU A EPI | UNIVERSAL-SCHNELLKUPPLUNG MIT SCHLAUCHTÜLLE

COD.

MOD.

GRAFICO PORTATA ARIA RUBINETTI UNIVERSALI A SFERE | AIRFLOW DIAGRAM OF UNIVERSAL COUPLERS

GRAPHIQUE DEBIT AIR ROBINETS UNIVERSELS A BILLES | DIAGRAMM DER FÖRDERMENGE VON UNIVERSALKUPPLUNGEN

bar

AH021001

AH021002

AH021003

AH021004

17/Y

17/E ø 6

17/E ø 8

17/E ø 10

17/E ø 13

ø 3

ø 4.5

ø 5.5

ø 8

18.5 60.5 19

20 64

3000

2500

2000

1500

1000

500

0 23.5 65.5 19

20 68

20 78

20 83

DEVIAZIONE A Y CON RUBINETTI RAPIDI | Y FITTING WITH QUICK COUPLERS

JONCTION EN Y AVEC RACCORDS RAPIDES | Y-ABZWEIGUNG MIT SCHNELLKUPPLUNGEN

• Maschio conico ISO 7 (BSPT) -DIN 2999 - BS 21 • Conical male thread ISO 7 (BSPT) - DIN 2999 - BS 21

COD.

MOD.

• Deviazione in ottone nichelato

• Mâle conique ISO 7 (BSPT) -DIN 2999 - BS 21

• Jonction en laiton nickelé

• Fitting Nickel-plated brass (UNI EN 12164 CW 614N)

• Konisches Außengewinde ISO 7 (BSPT) - DIN 2999 - BS 21

• Abzweigung aus venickeltem Messing
