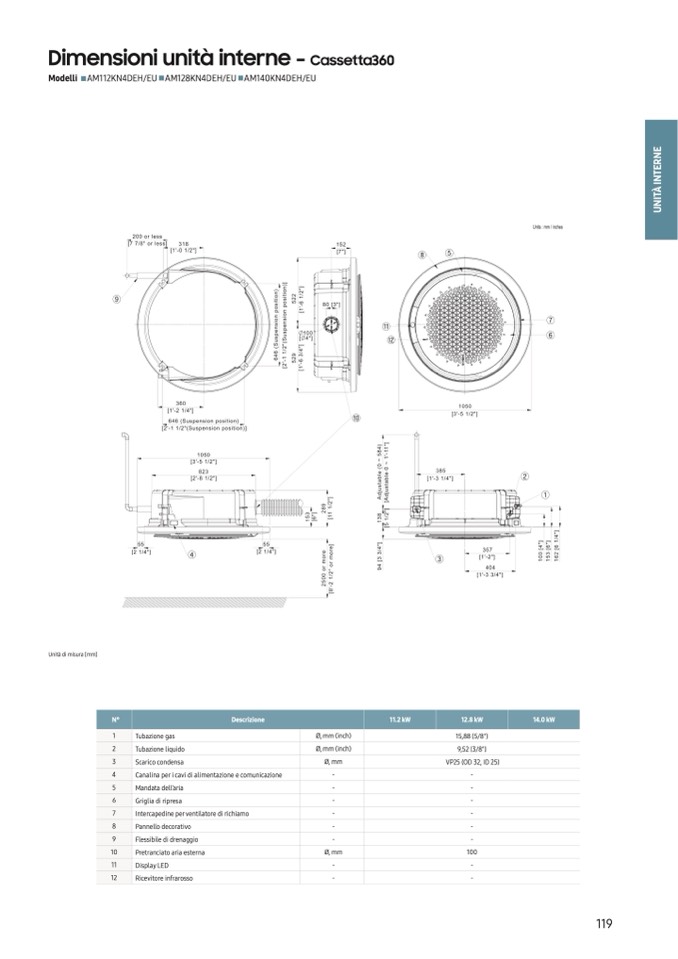

Dimensioni unità interne -

Cassetta360

Modelli AM112KN4DEH/EU AM128KN4DEH/EU AM140KN4DEH/EU

Unità di misura [mm]

N°

Descrizione

1

Tubazione gas

2

Tubazione liquido

3

Scarico condensa

4

Canalina per i cavi di alimentazione e comunicazione

5

Mandata dell’aria

6

Griglia di ripresa

7

Intercapedine per ventilatore di richiamo

8

Pannello decorativo

9

Flessibile di drenaggio

10

Pretranciato aria esterna

11

DisplayLED

12

Ricevitore infrarosso

11.2 kW

12.8 kW

15,88 (5/8")

9,52 (3/8")

VP25 (OD 32, ID 25)

-

-

-

-

-

-

100

-

-

14.0 kW

Ø, mm (inch)

Ø, mm (inch)

Ø, mm

-

-

-

-

-

-

Ø, mm

-

-

119
