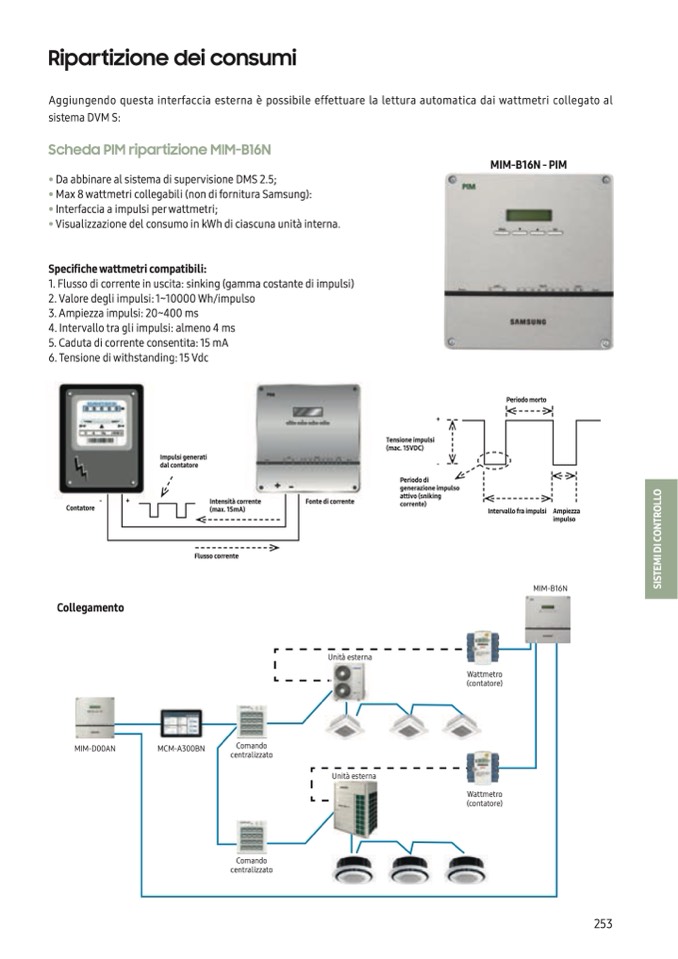

Ripartizione dei consumi

Aggiungendo questa interfaccia esterna è possibile effettuare la lettura automatica dai wattmetri collegato al

sistema DVM S:

Scheda PIM ripartizione MIM-B16N

• Da abbinare al sistema di supervisione DMS 2.5;

• Max 8 wattmetri collegabili (non di fornitura Samsung):

• Interfaccia a impulsi per wattmetri;

• Visualizzazione del consumo in kWh di ciascuna unità interna.

Specifiche wattmetri compatibili:

1. Flusso di corrente in uscita: sinking (gamma costante di impulsi)

2. Valore degli impulsi: 1~10000 Wh/impulso

3. Ampiezza impulsi: 20~400 ms

4. Intervallo tra gli impulsi: almeno 4 ms

MIM-B16N - PIM

5. Caduta di corrente consentita: 15 mA

6. Tensione di withstanding: 15 Vdc

Contatore

-

Collegamento

MIM-D00AN

Impulsi generati

dal contatore

Flusso corrente

Fonte di corrente

MCM-A300BN

Comando

centralizzato

Comando

centralizzato

Unità esterna

Unità esterna

Wattmetro

(contatore)

Wattmetro

(contatore)

MIM-B16N
