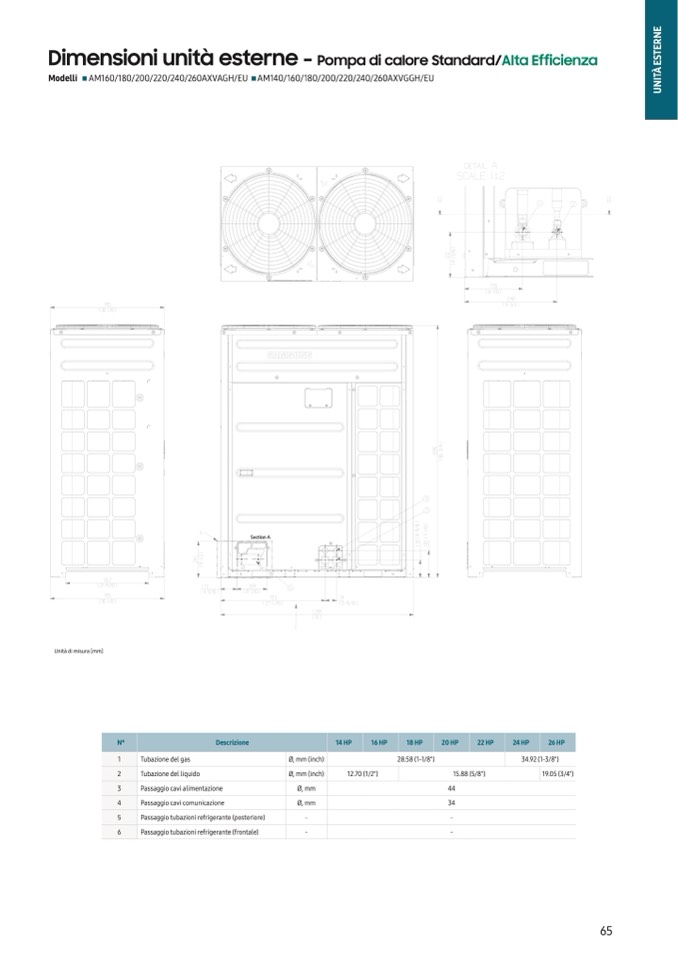

Dimensioni unità esterne -

Pompa di calore Standard/Alta Efficienza

Modelli AM160/180/200/220/240/260AXVAGH/EU AM140/160/180/200/220/240/260AXVGGH/EU

E

N

R

E

T

S

E

A

̀

T

I

N

U

Unità di misura [mm]

N°

Descrizione

1

Tubazione del gas

2

Tubazione del liquido

3

Passaggio cavi alimentazione

4

Passaggio cavi comunicazione

5

Passaggio tubazioni refrigerante (posteriore)

6

Passaggio tubazioni refrigerante (frontale)

Ø, mm (inch)

Ø, mm (inch)

Ø, mm

Ø, mm

-

-

14 HP

16 HP

12.70 (1/2")

18 HP

28.58 (1-1/8")

20 HP

22 HP

15.88 (5/8")

44

34

-

-

24 HP

26 HP

34.92 (1-3/8")

19.05 (3/4")

65
