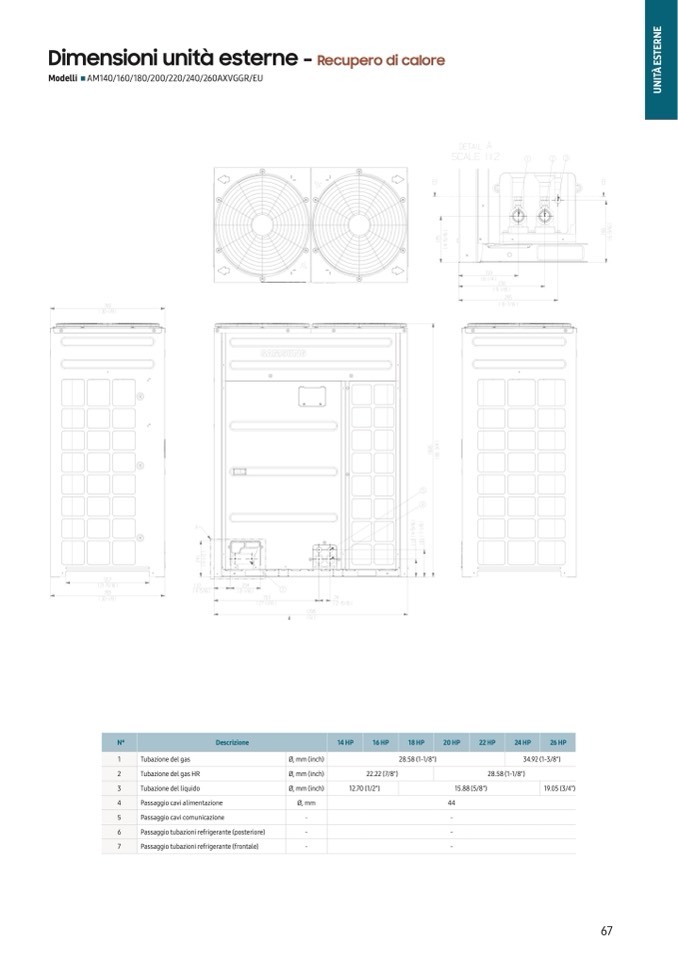

Dimensioni unità esterne -

Recupero di calore

Modelli AM140/160/180/200/220/240/260AXVGGR/EU

E

N

R

E

T

S

E

A

̀

T

I

N

U

N°

Descrizione

1

Tubazione del gas

2

Tubazione del gas HR

3

Tubazione del liquido

4

Passaggio cavi alimentazione

5

Passaggio cavi comunicazione

6

Passaggio tubazioni refrigerante (posteriore)

7

Passaggio tubazioni refrigerante (frontale)

14 HP

16 HP

18 HP

28.58 (1-1/8")

20 HP

22 HP

24 HP

26 HP

34.92 (1-3/8")

28.58 (1-1/8")

19.05 (3/4")

Ø, mm (inch)

Ø, mm (inch)

Ø, mm (inch)

Ø, mm

-

-

-

22.22 (7/8")

12.70 (1/2")

15.88 (5/8")

44

-

-

-

67
