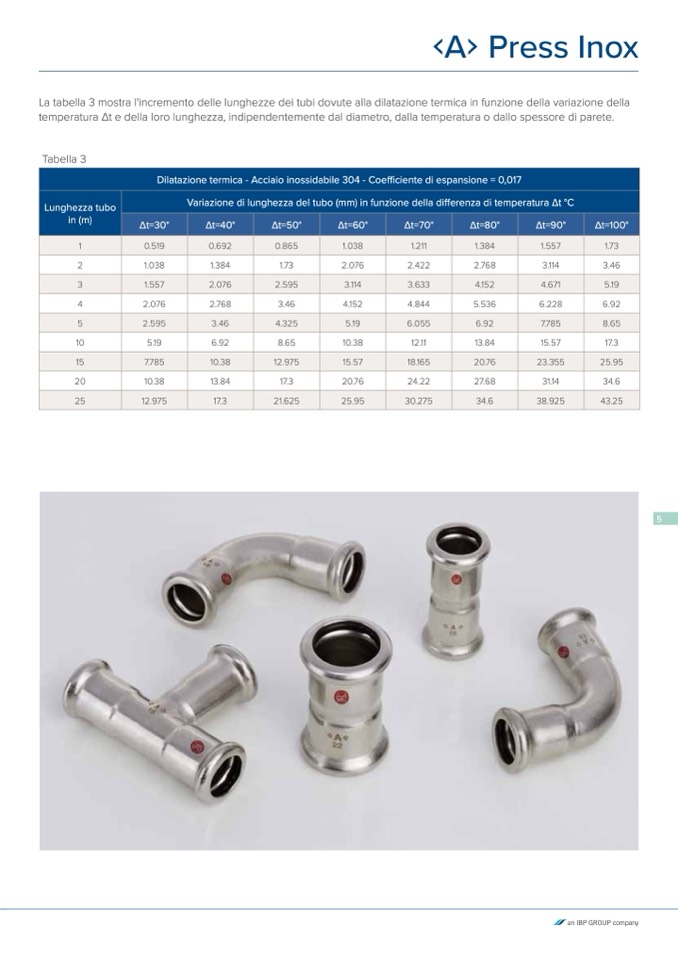

La tabella 3 mostra l'incremento delle lunghezze dei tubi dovute alla dilatazione termica in funzione della variazione della

temperatura Δt e della loro lunghezza, indipendentemente dal diametro, dalla temperatura o dallo spessore di parete.

Tabella 3

2

4

10

20

Dilatazione termica - Acciaio inossidabile 304 - Coefficiente di espansione = 0,017

Lunghezza tubo

in (m)

Variazione di lunghezza del tubo (mm) in funzione della differenza di temperatura Δt °C

∆t=30°

∆t=40°

∆t=50°

∆t=60°

∆t=70°

∆t=80°

∆t=90°

∆t=100°

1

0.519

0.692

0.865

1.038

1.211

1.384

1.557

1.73

1.038

1.384

1.73

2.076

2.768

3.46

5.19

6.92

8.65

10.38

13.84

17.3

2.076

2.422

4.152

4.844

10.38

12.11

20.76

24.22

2.768

5.536

13.84

27.68

3.114

3.46

6.228

6.92

15.57

17.3

31.14

34.6

3

1.557

2.076

2.595

3.114

3.633

4.152

4.671

5.19

5

2.595

3.46

4.325

5.19

6.055

6.92

7.785

8.65

15

7.785

10.38

12.975

15.57

18.165

20.76

23.355

25.95

25

12.975

17.3

21.625

25.95

30.275

34.6

38.925

43.25

5
