60 / 61
STRUTTURE DI MONTAGGIO
Valutare un numero di staffe sufficienti
per garantire tenuta alla struttura.
Da impiegare con i seguenti
profili longheroni: cod.
art. 7750822/7750823 –
7737303/7737304.

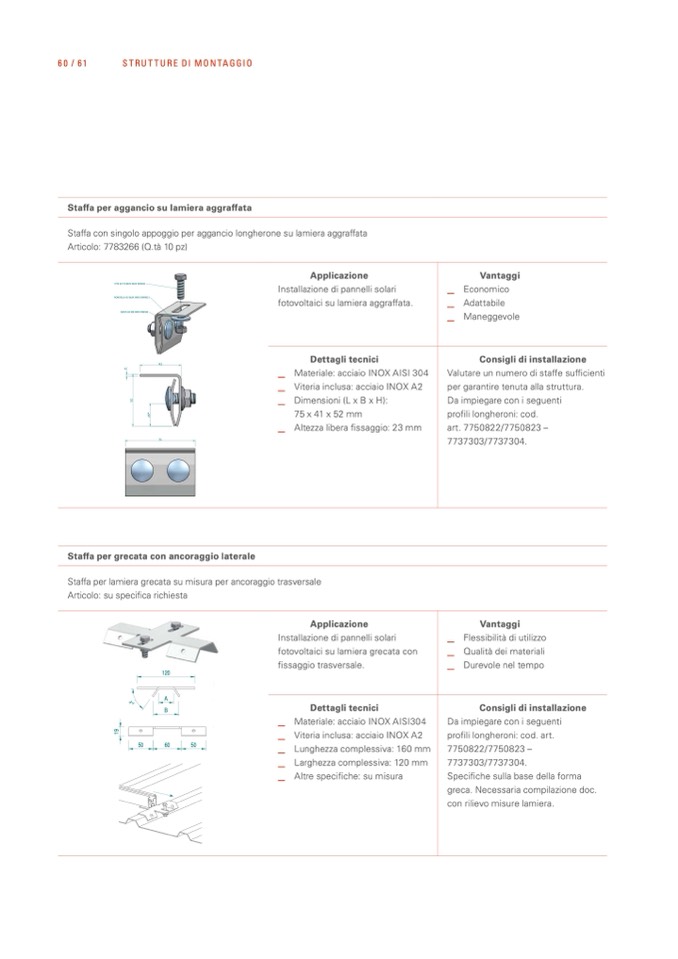

Staffa per aggancio su lamiera aggra
ffata
Staffa con singolo appoggio per aggancio longherone su lamiera aggraffata
Articolo: 7783266 (Q.tà 10 pz)
Applicazione
Installazione di pannelli solari
fotovoltaici su lamiera aggraffata.
_
Materiale: acciaio INOX AISI 304
_
Viteria inclusa: acciaio INOX A2
_
Dimensioni (L x B x H):
75 x 41 x 52 mm
_
Altezza libera fissaggio: 23 mm
_
_
_
Vantaggi
Economico
Adattabile
Maneggevole
Consigli di installazione
Dettagli tecnici
Staffa per grecata con ancoraggio laterale
Staffa per lamiera grecata su misura per ancoraggio trasversale
Articolo: su specifica richiesta
x
°
x
°
120
A
B
50
60
50
120
A
B
50
60
50
_
_
_
_
_
Dettagli tecnici
Materiale: acciaio INOX AISI304
Viteria inclusa: acciaio INOX A2
Lunghezza complessiva: 160 mm
Larghezza complessiva: 120 mm
Altre specifiche: su misura
Da impiegare con i seguenti
profili longheroni: cod. art.
7750822/7750823 –
7737303/7737304.
Specifiche sulla base della forma
greca. Necessaria compilazione doc.
con rilievo misure lamiera.
Applicazione
Installazione di pannelli solari
fotovoltaici su lamiera grecata con
fissaggio trasversale.
_
_
_
Vantaggi
Flessibilità di utilizzo
Qualità dei materiali
Durevole nel tempo
Consigli di installazione
1
9
1
9
