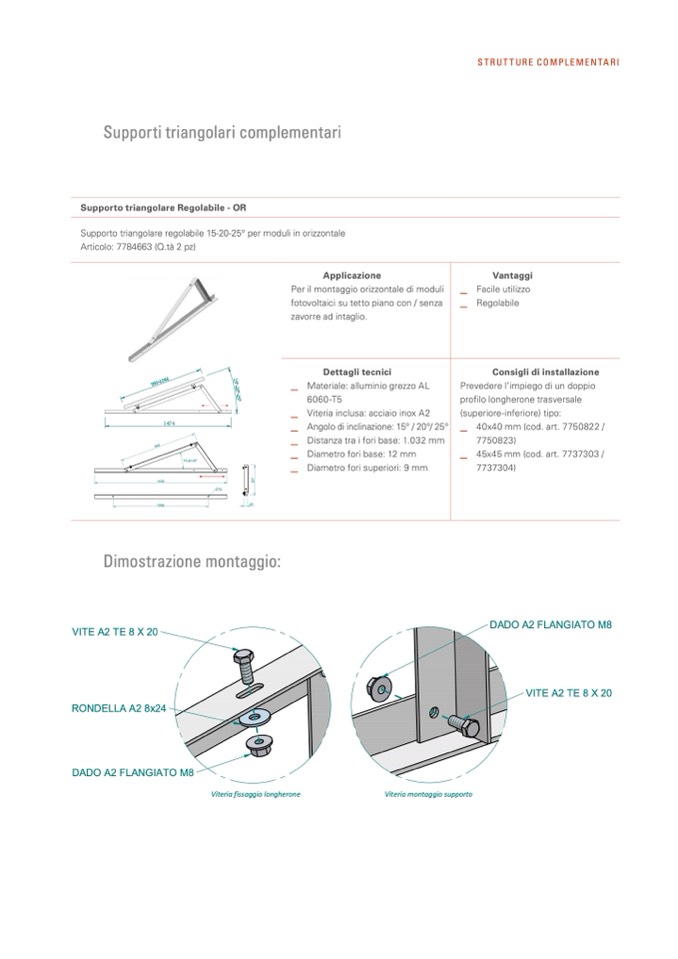

Supporti triangolari complementari
Supporto triangolare Regolabile - OR
Supporto triangolare regolabile 15-20-25° per moduli in orizzontale
Articolo: 7784663 (Q.tà 2 pz)
1474
_
Viteria inclusa: acciaio inox A2
_
Angolo di inclinazione: 15° / 20°/ 25°
_
Distanza tra i fori base: 1.032 mm
_
Diametro fori base: 12 mm
_
Diametro fori superiori: 9 mm
15-20-25°
15-20-25°
12
Dimostrazione montaggio:
VITE A2 TE 8 X 20
RONDELLA A2 8x24
DADO A2 FLANGIATO M8
DADO A2 FLANGIATO M8
VITE A2 TE 8 X 20
1432
1432 1032
1032
12
40
40
Applicazione
Per il montaggio orizzontale di moduli
fotovoltaici su tetto piano con / senza
zavorre ad intaglio.
_
Materiale: alluminio grezzo AL
6060-T5
Vantaggi
Dettagli tecnici
_
Facile utilizzo
_
Regolabile
Consigli di installazione
Prevedere l’impiego di un doppio
profilo longherone trasversale
(superiore-inferiore) tipo:
_
40x40 mm (cod. art. 7750822 /
7750823)
_
45x45 mm (cod. art. 7737303 /
7737304)
STRUTTURE COMPLEMENTARI
