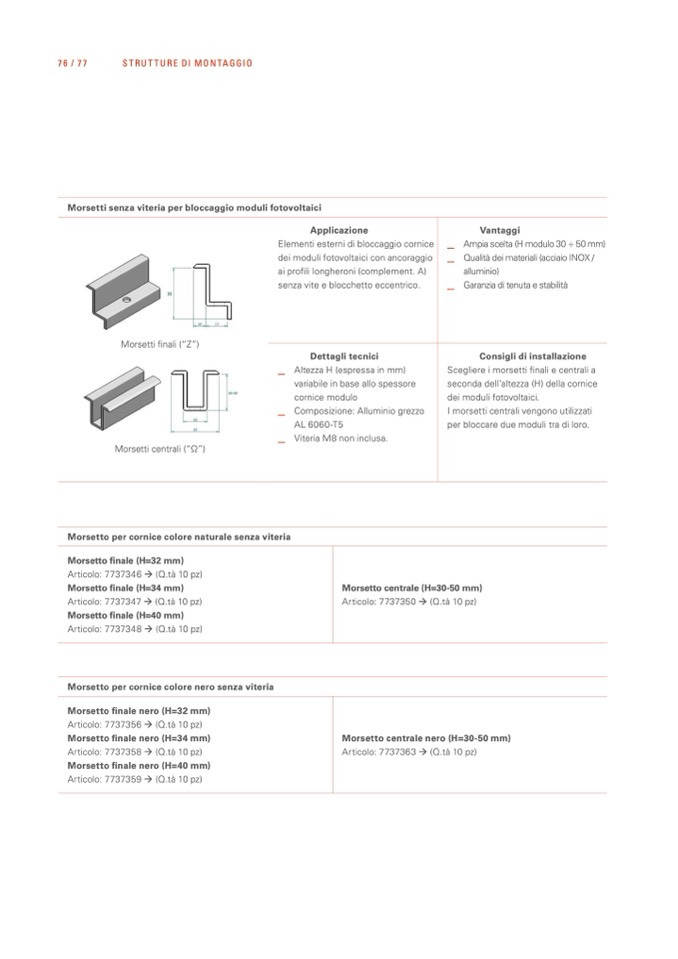

STRUTTURE DI MONTAGGIO

Morsetti senza viteria per bloccaggio moduli fotovoltaici

Applicazione

Elementi esterni di bloccaggio cornice

dei moduli fotovoltaici con ancoraggio

ai profili longheroni (complement. A)

senza vite e blocchetto eccentrico.

_

_

_

Vantaggi

Ampia scelta (H modulo 30 ÷ 50 mm)

Qualità dei materiali (acciaio INOX /

alluminio)

Garanzia di tenuta e stabilità

Consigli di installazione

Morsetti finali (“Z”)

Morsetti centrali (“Ω”)

_

_

_

Dettagli tecnici

Altezza H (espressa in mm)

variabile in base allo spessore

cornice modulo

Composizione: Alluminio grezzo

AL 6060-T5

Viteria M8 non inclusa.

Scegliere i morsetti finali e centrali a

seconda dell’altezza (H) della cornice

dei moduli fotovoltaici.

I morsetti centrali vengono utilizzati

per bloccare due moduli tra di loro.

Morsetto per cornice colore naturale senza viteria

Morsetto finale (H=32 mm)

Articolo: 7737346

à(Q.tà 10 pz)

Morsetto finale (H=34 mm)

Articolo: 7737347

à(Q.tà 10 pz)

Morsetto finale (H=40 mm)

Articolo: 7737348

à(Q.tà 10 pz)

Morsetto per cornice colore nero senza viteria

Morsetto finale nero (H=32 mm)

Articolo: 7737356

à(Q.tà 10 pz)

Morsetto finale nero (H=34 mm)

Articolo: 7737358

à(Q.tà 10 pz)

Morsetto finale nero (H=40 mm)

Articolo: 7737359

à(Q.tà 10 pz)

Morsetto centrale (H=30-50 mm)

Articolo: 7737350à(Q.tà 10 pz)

Morsetto centrale nero (H=30-50 mm)

Articolo: 7737363à(Q.tà 10 pz)
